268
Режим обучения
4.5 Циклы прорезки

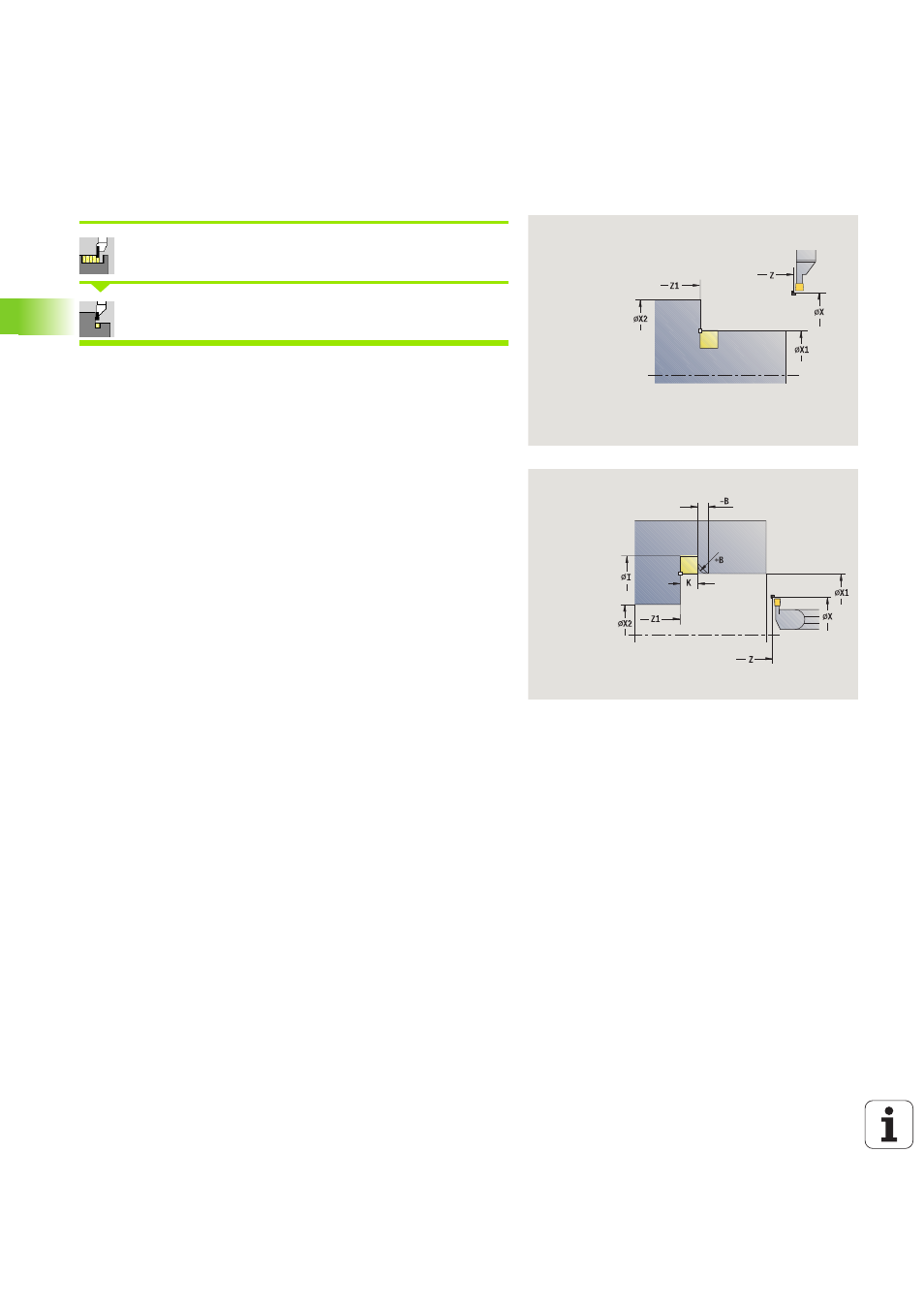

Выточка формы U
Выбрать «циклы прорезания»
Выбрать «выточка формы U»
Цикл выполняет выточку формы U и чистовую обработку
выбранной прилегающей торцевой плоскости. Обработка
осуществляется в несколько этапов, если ширина выточки
больше ширины прорезания инструмента. Если ширина режущей
кромки инструмента не задана, ширина выточки принимается в
качестве ширины кромки. Производится на выбор фаска/
скругление.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Угловая точка контура
X2
Конечная точка плоская поверхность
I
Диаметр выточки
K
Ширина выточки
B
Фаска/скругление
B\:0: радиус скругления
B<0: ширина фаски
G47
Безопасное расстояние (смотри страница 142)
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
