280
Режим обучения
4.6 Циклы резьбы и выточки

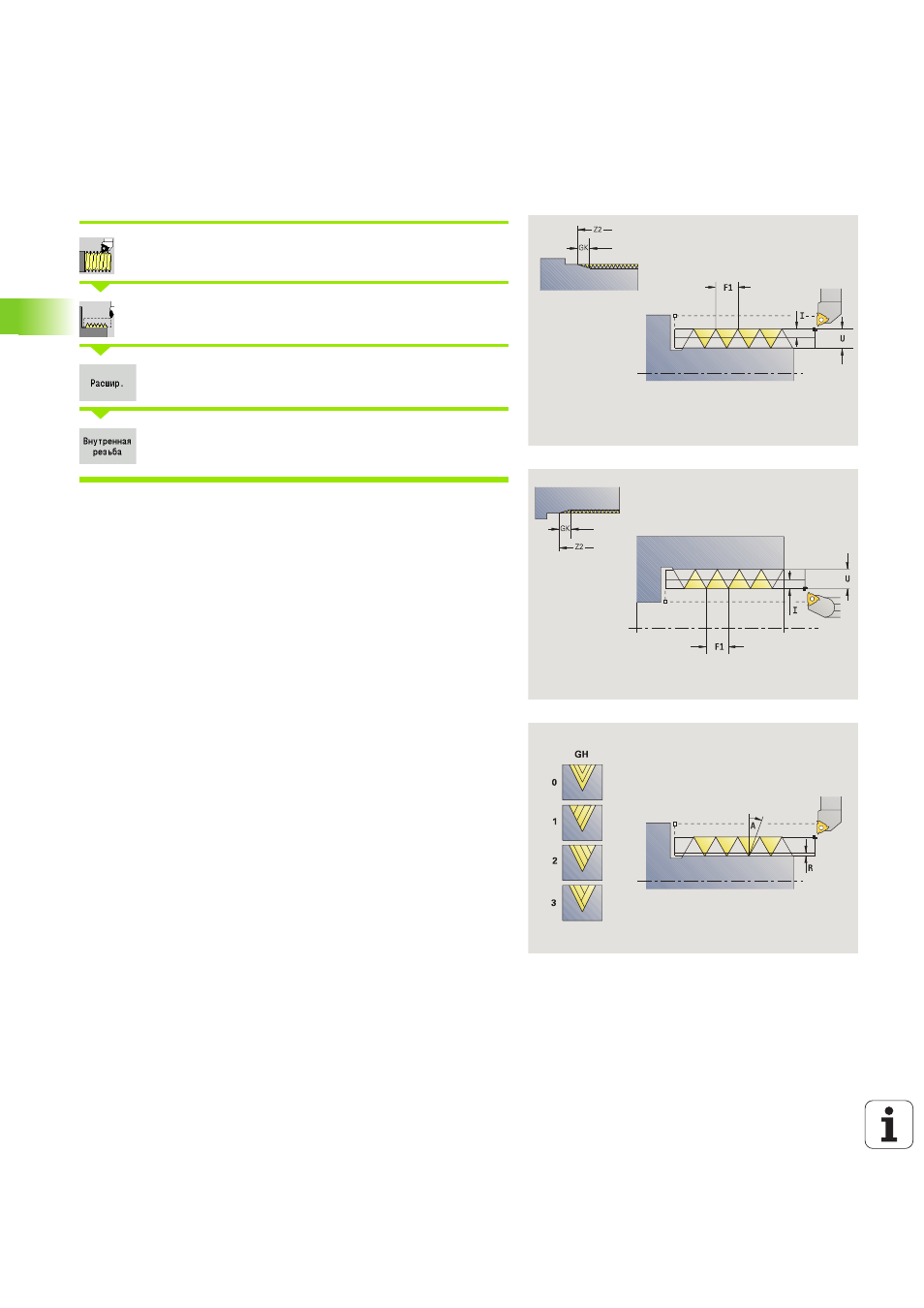

Цикл резьбы (продольно) – Расширенный режим
Выбрать «нарезание резьбы»
Выберите
Цикл резьбы
Активируйте клавишу Softkey Расширенный
Вкл.: внутренняя резьба
Выкл.: наружная резьба
Цикл производит одноходовую или многоходовую наружную или
внутреннюю резьбу. Резьба начинается в стартовой точке и
заканчивается в конечной точке резьбы (без наката и выбега).
Параметры цикла
X, Z
Стартовая точка резьбы
Z2
Конечная точка резьбы
F1
Шаг резьбы (= подача)
D
Число витков (по умолчанию: 1 виток резьбы)
U
Глубина резьбы – нет ввода:
Наружная резьба: U=0.6134*F1
Внутренняя резьба: U=–0.5413*F1
I
Максимальное врезание
I<U: первый проход с "I"; каждый следующий проход:
уменьшение глубины прохода
I=U: один проход
Нет ввода: I рассчитывается из U и F1
GK
Длина выхода
G47
Безопасное расстояние (смотри страница 142)
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
GH
Тип смещения
0: без смещения
1: слева
2: справа
3: переменно слева/справа
