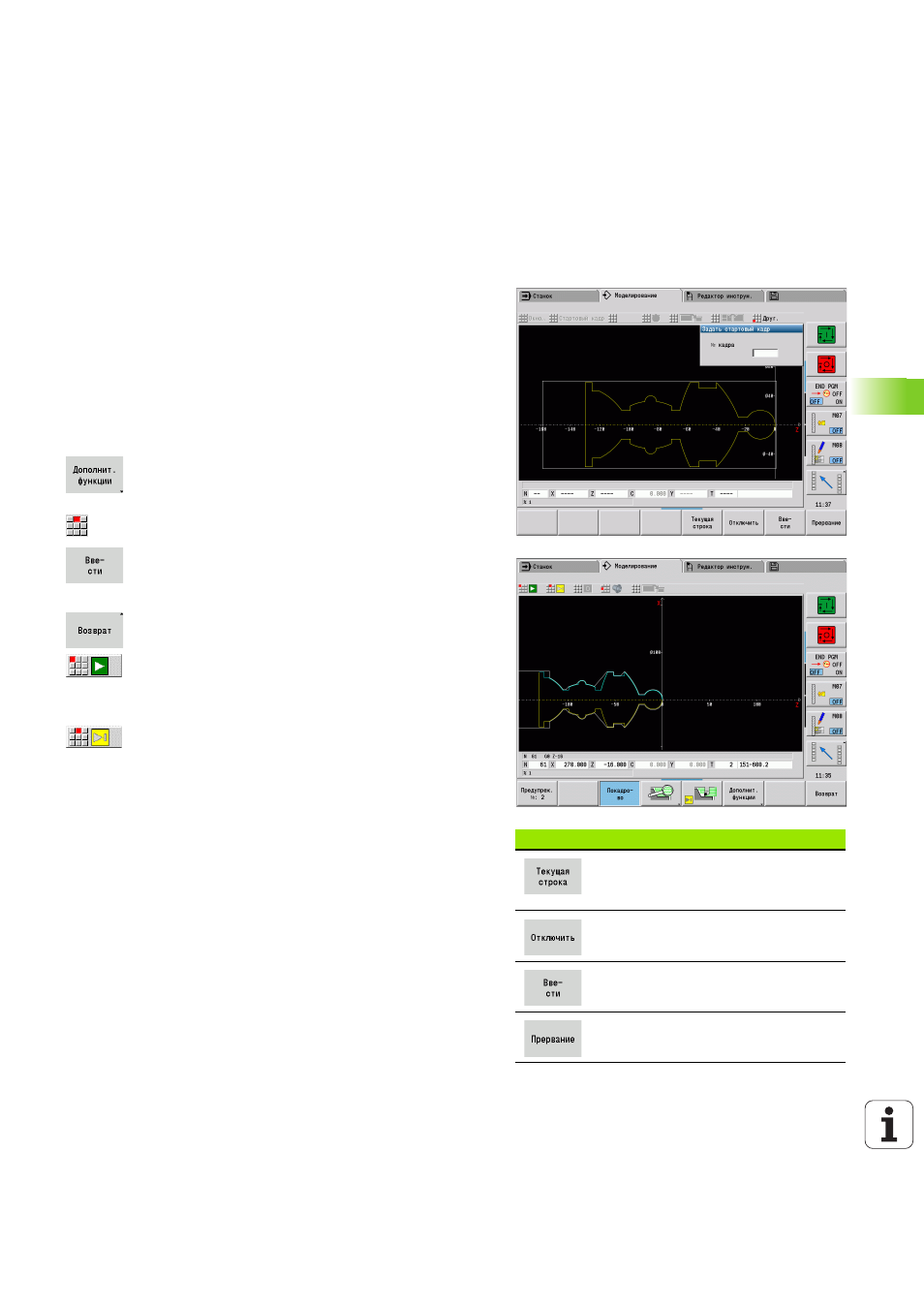

6.5 Моделирование с помощью стартового кадра
6.5 Моделирование с помощью
стартового кадра
Стартовый кадр в программах smart.Turn
Программы smart.Turn моделируются всегда с самого начала,
независимо от позиции курсора в программе. При использовании
опции "Стартовый кадр" функция моделирования препятствует
выводу всей прочей информации вплоть до стартового кадра.
Когда в процессе моделирования достигается эта позиция,
заготовка, при ее наличии, обновляется и прорисовывается.
Начиная со стартового кадра, функция моделирования снова
изображает пути перемещения.
Активация поиска стартового кадра:
Переключите строку меню на "Дополнительные
функции"
Выберите пункт меню "Стартовый кадр"
Введите номер стартового кадра – затем
передайте стартовый кадр в режим
моделирования
Возврат в главное меню моделирования
Запуск моделирования - CNC PILOT моделирует
NC-программу вплоть до стартового кадра,
осуществляет слежение за заготовкой и
останавливается в этой позиции.
Продолжение моделирования
Номер стартового кадра приводится в самой нижней строке поля
отображения. В процессе поиска стартового кадра в режиме
моделирования поле кадра с номером остается выделенным
желтым цветом.
При прерывании процесса моделирования поиск стартового
кадра остается включенным. При новом запуске моделирования
после его прерывания процесс моделирования остановится у
идентификатора раздела ОБРАБОТКА. Здесь существует
возможность изменить настройки до продолжения
моделирования.
Softkey функции "Стартовый кадр"
Принимает NC-номер кадра
индикации в качестве стартового
кадра.
Отключение поиска стартового
кадра.
Ввод заданного стартового кадра и
активация его поиска.
Прекращение поиска стартового
кадра.
