HEIDENHAIN CNC PILOT 640
179
4.4 Циклы обработки резанием

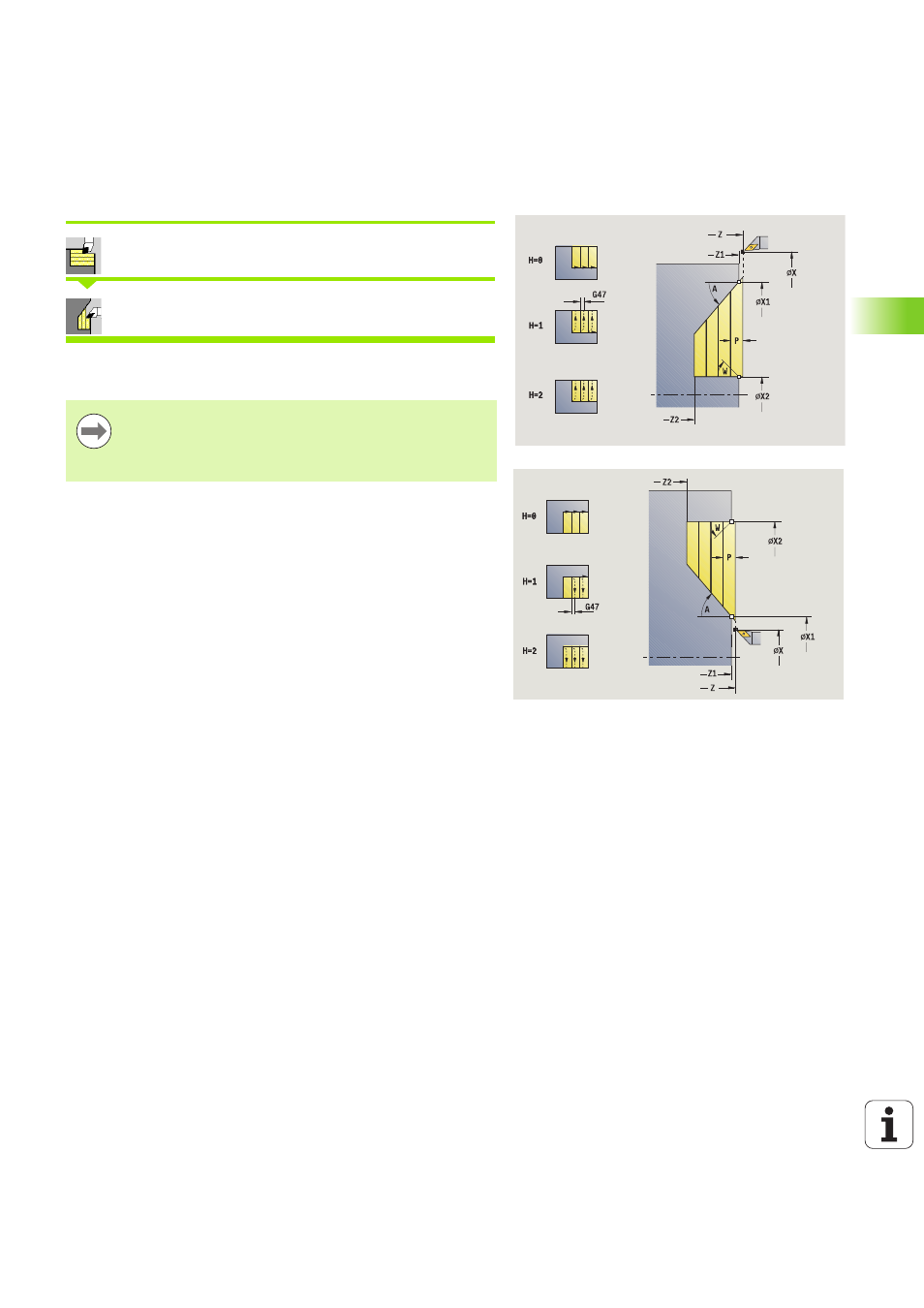

Снятие стружки, поперечное врезание
Выбрать «циклы резания продольно/поперечно»
Выберите Врезание поперечное
Цикл производит черновую обработку описанной через стартовую
точку
, конечную точку и угол врезания области.
Тип обработки для доступа к технологической базе данных:
черновая обработка
Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
H
Сглаживание контура
0: с каждым проходом
1: с последним проходом
2: без сглаживания контура
A
Угол врезания (диапазон: 0° <= A < 90°; по умолчанию:
0°)
W
конечный угол - наклон в конце контура –
(диапазон: 0° <= W < 90°)
G47
Безопасное расстояние (смотри страница 142)
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
