472
ICP-программирование
5.15 Контуры плоскости YZ

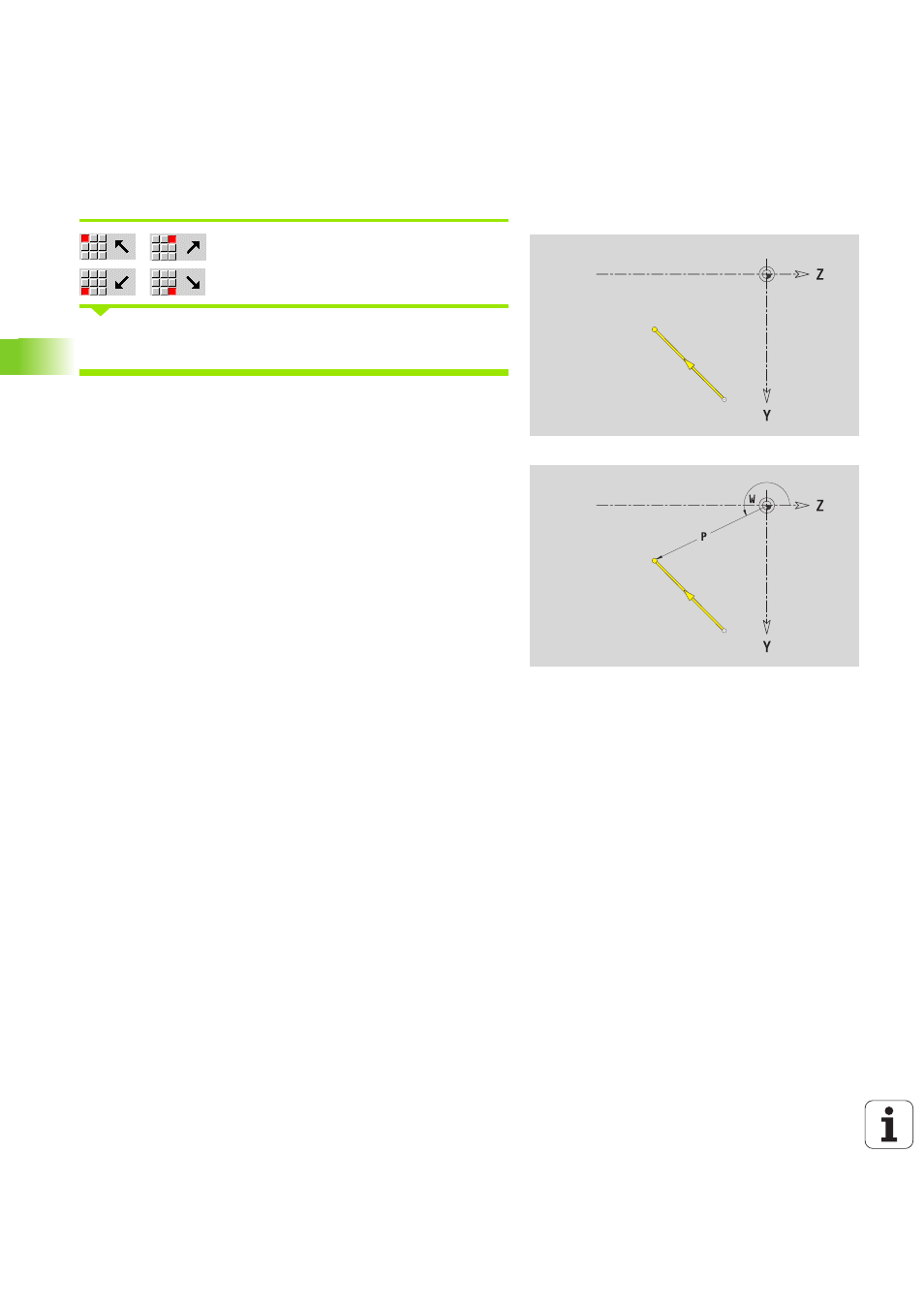

Линия под углом, YZ-плоскость
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G181.
Параметр
Y, Z
Целевая точка
Yi, Zi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная – угол
P
Целевая точка, полярные координаты
AN
Угол к оси Z (направление угла: см. вспомогательный
рисунок)
L
Длина линии
ANn
Угол к последующему элементу
ANp
Угол к предыдущему элементу
F: см. Атрибуты обработки Страница 381
