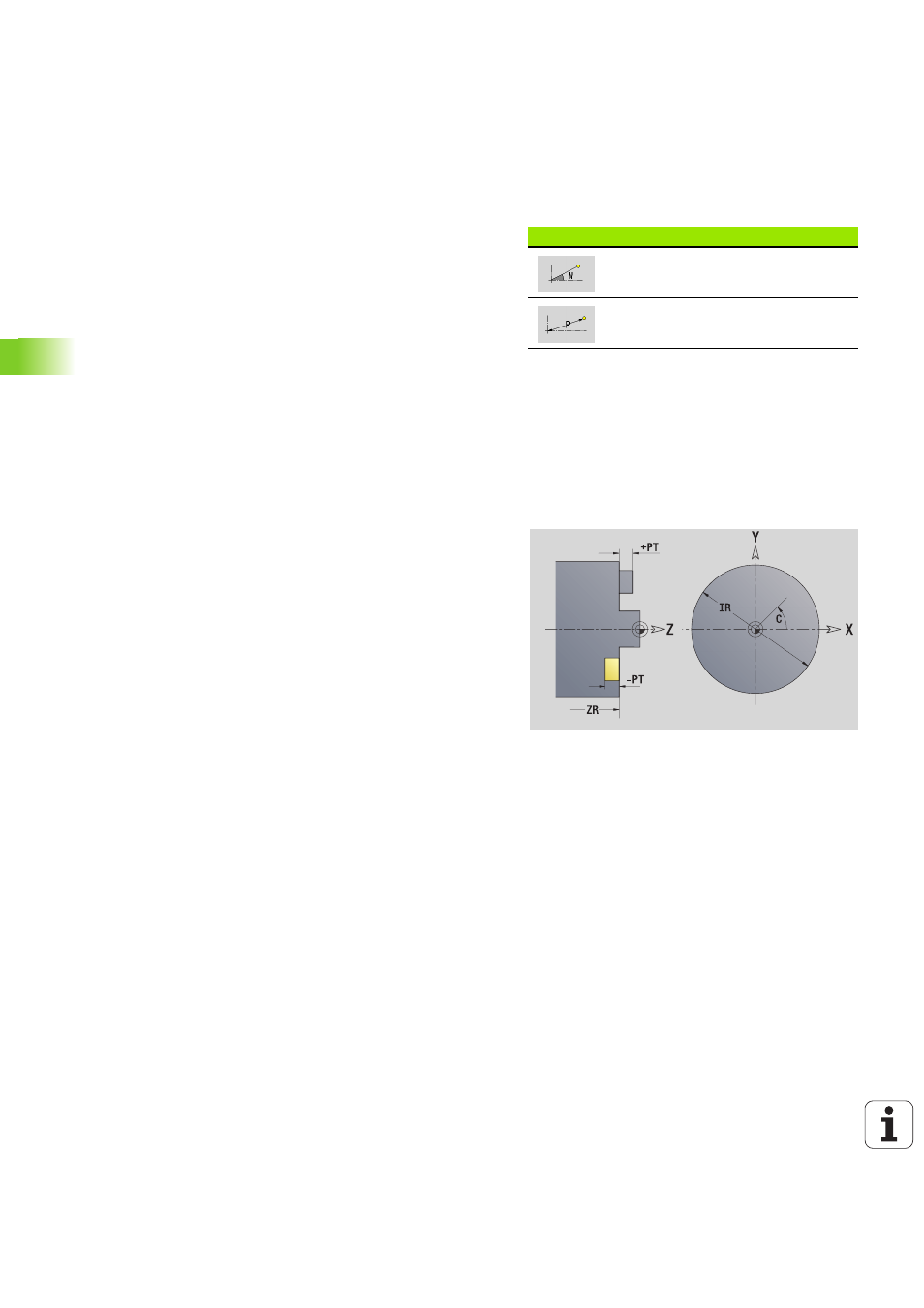

452 ICP-программирование
5.14 Контуры в плоскости XY
5.14 Контуры в плоскости XY
ICP обеспечивает в smart.Turn следующие контуры для обработки
с помощью оси C:
 Сложные контуры, определяемые отдельными контурными
элементами
 Фигуры
 Отверстия
 Шаблоны фигур или отверстий
 Отдельная поверхность
 Многогранник
Размеры элементов контура XY-плоскости задаются в декартовой
или полярной системе координат. Переключение осуществляется
с помощью Softkey (см. таблицу). Для определения точки можно
совместно использовать декартовы и полярные координаты.
Исходные данные XY-плоскости
За исходными данными следует определение контура с помощью
отдельных элементов контура.
Эталонный размер ZR и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN_Y с параметрами "эталонный
размер", "угол шпинделя" и "ограничительный диаметр". При
вложенных контурах идентификатор раздела отпадает.
 G308 с параметрами "Имя контура" и "Глубина фрезерования".
 G309 в конце описания контура.
Softkey полярных координат
Переключает поле на ввод угла W.
Переключает поле на ввод радиуса
P .
Исходные данные операций фрезерования
ID
Имя контура
PT Глубина фрезерования
C Угол шпинделя
IR Диаметр ограничения
ZR Эталонный размер
