HEIDENHAIN CNC PILOT 640
233
4.5 Циклы прорезки

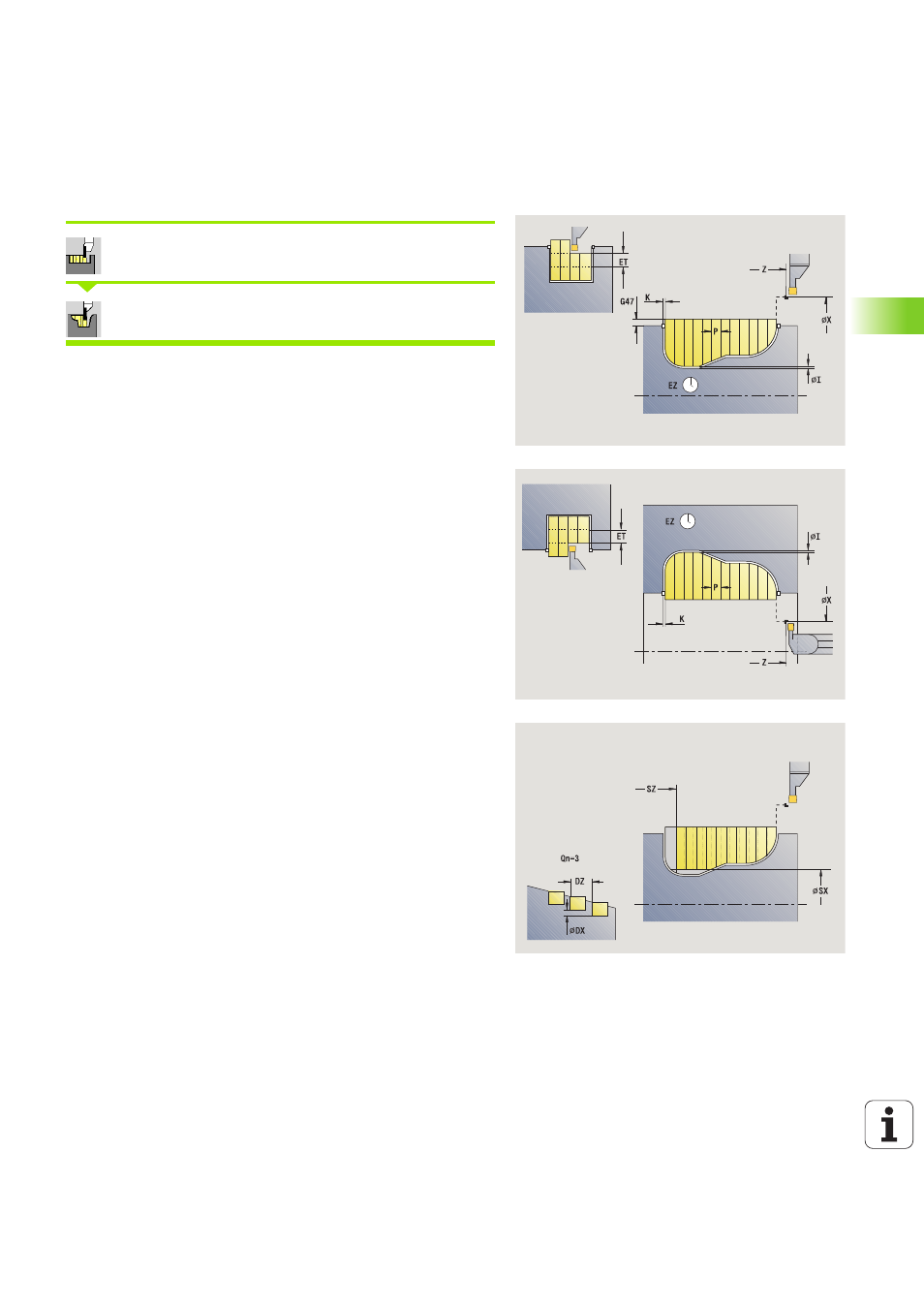

Циклы врезания ICP радиально
Выбрать «циклы прорезания»
Выберите Врезание радиальное ICP
Цикл изготавливает заданные в количестве Qn прорези при
помощи контура врезания ICP. Начальная точка задает
положение первой прорези.
Параметры цикла
X, Z
Начальная точка
FK
ICP-готовая деталь: имя обрабатываемого контура
P
Ширина прорези: подачи <= P (значение не введено: P
= 0,8 * ширину режущей кромки инструмента)
ET
Глубина прорезки за один ход
I, K
Припуск X, Z
EZ
Время выдержки: время выхода из материала (по
умолчанию: продолжительность двух оборотов)
Qn
Количество циклов прорезки (по умолчанию: 1)
DX, DZ
Расстояние до следующей прорези относительно
предыдущей прорези
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
SX, SZ Ограничения прохода (смотри страница 142)
G47
Безопасное расстояние (смотри страница 142)
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
