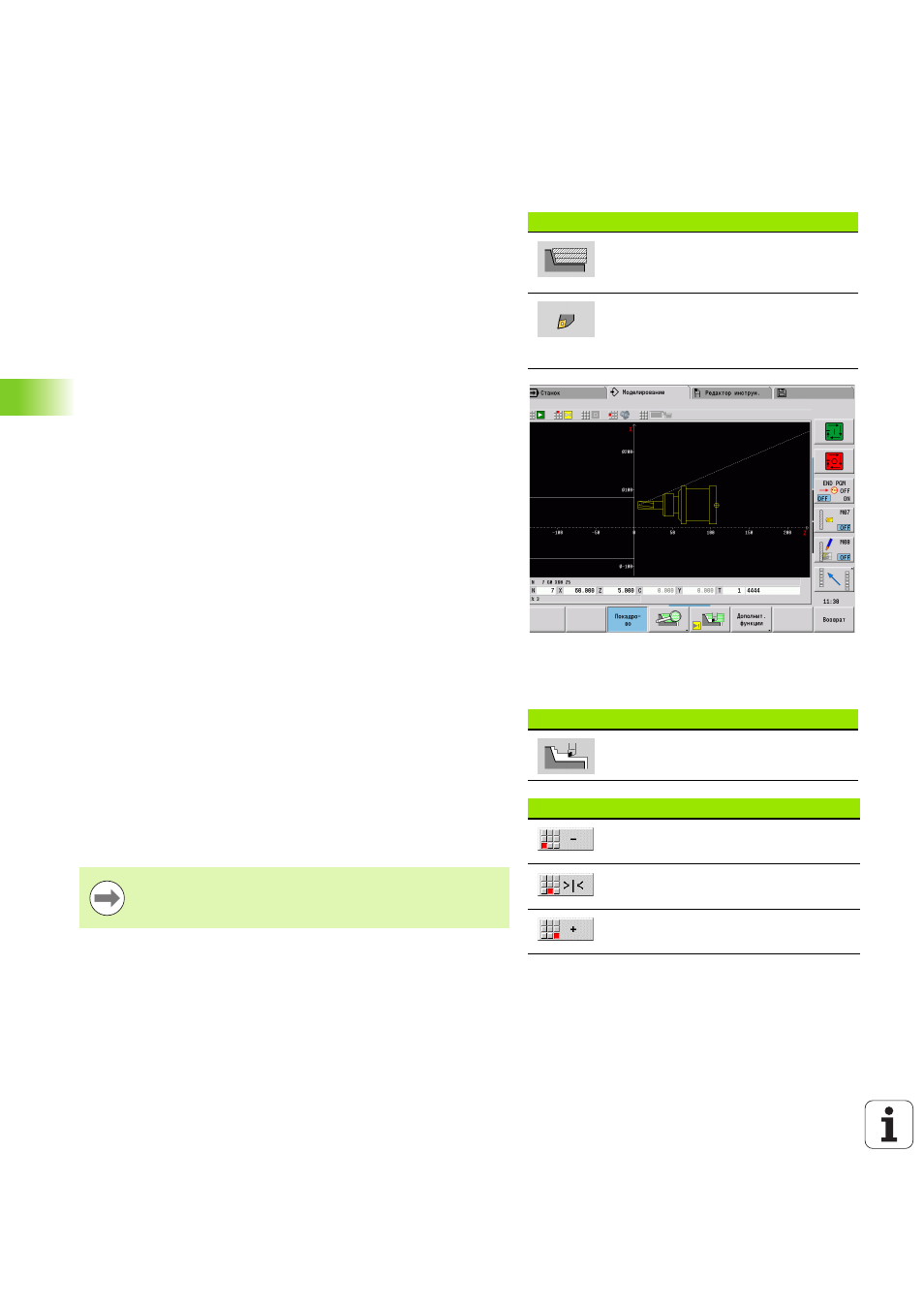

496 Графическое моделирование
6.3 Виды
Отображение инструмента
С помощью Softkey настраивается объект изображения - режущая
кромка инструмента или "Световая точка" (см. таблицу справа):
 Режущая кромка инструмента изображается с правильными
углами и радиусом кромки - так, как это определено в базе
данных инструмента.
 Световая точка: в текущей запрограммированной позиции
изображается белый квадрат (Световая точка). Световая точка
изображается в позиции виртуального угла режущей кромки.
Отобразить держатель инструмента в режиме моделирования
Наряду с режущей кромкой инструмента также может быть
отображен относящийся к нему держатель с соответствующими
размерами. При этом можно предположить:
 Расположить новый держатель в редакторе или выбрать
имеющийся
 Описать держатель инструмента с требуемыми параметрами
(тип, размеры, положение)
 Инструменту должен соответствовать держатель (HID)
Изображение графики стирания
Изображение графики стирания отображает заготовку как
"заполненную поверхность". При проходе режущей кромки
инструмента по заготовке "перекрашенная" инструментом часть
заготовки стирается.
С помощью графики стирания отображаются все траектории
перемещения инструмента с учетом запрограммированной
скорости. Изображение графики стирания присутствует только в
токарной обработке (XZ). Эта форма моделирования
активируется с помощью Softkey (см. таблицу справа).
Клавиши Softkey для дополнительных функций
Осуществляется переключение с
линейного отображения на
отображение режущих кромок.
Осуществляется переключение с
отображения в виде световых точек
на отображение режущих кромок и
обратно.
Клавиши Softkey для дополнительных функций
Активируется режим графики
стирания.
Пункты меню изображения графики стирания
Замедление изображения
графики стирания.
Графика стирания в
запрограммированной подаче.
Ускорение изображения
графики стирания.
Скорость отображения в режиме отображения
графики стирания регулируется клавишами,
представленными в таблице справа.
