База данных по инструментам и технологиям
7.4 Т
ехнологическая база данных
7.4 Технологическая база данных
Технологическая база данных управляет данными резания в
зависимости от вида обработки, материала заготовки и

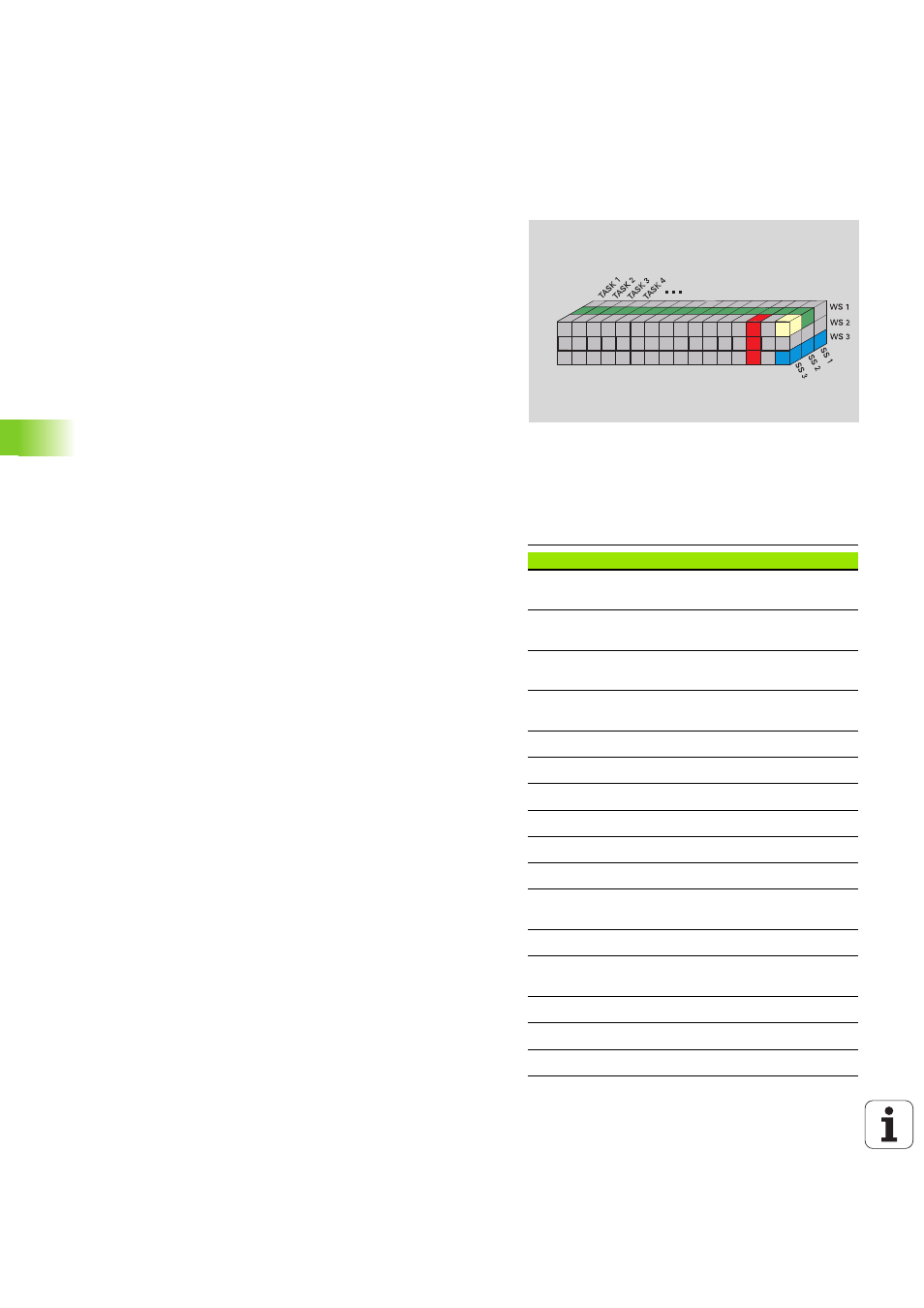

материала резца. На расположенном рядом рисунке
демонстрируется структура базы данных. Каждый отдельный
кубик представляет блок данных резания.
В стандартном объеме технологическая база рассчитана на 9
комбинаций материала заготовки/резца. В качестве опции база
данных может быть расширена до 62 комбинаций материала
заготовки/резца.
CNC PILOT определяет критерии следующим образом:
Тип обработки: в программировании циклов (режим задания
параметров) каждому циклу, а в smart.Turn каждому юниту,
поставлен в соответствие определенный вид обработки (см.
таблицу).
Материал: в программировании циклов материал заготовки
определяется в TSF-меню, а в smart.Turn – в заголовке
программы.
Режущий материал: материал резца приводится в каждом
описании инструмента.
CNC PILOT на основании этих трех критериев (на рисунке
выделено желтым цветом) и формирует из них предложение по
технологическим данным.
Пояснение к применяемым в тексте
сокращениям:
Задание: тип обработки
WS: материал заготовки
SS: режущий материал
Виды обработки
Предварительное
сверление
не применяется
Черновая
обработка
2
Чистовая
обработка
3
Нарезание резьбы
резцом
4
Прорезка контура
5
Отрезка
6
Центрование
9
Сверление
8
Зенкование
9
Развертка
не применяется
Нарезание
внутренней резьбы
11
Фрезерование
12
Чистовое
фрезерование
13
Удаление грата
14
Гравирование
15
Токарная прорезка
16
