База данных по инструментам и технологиям

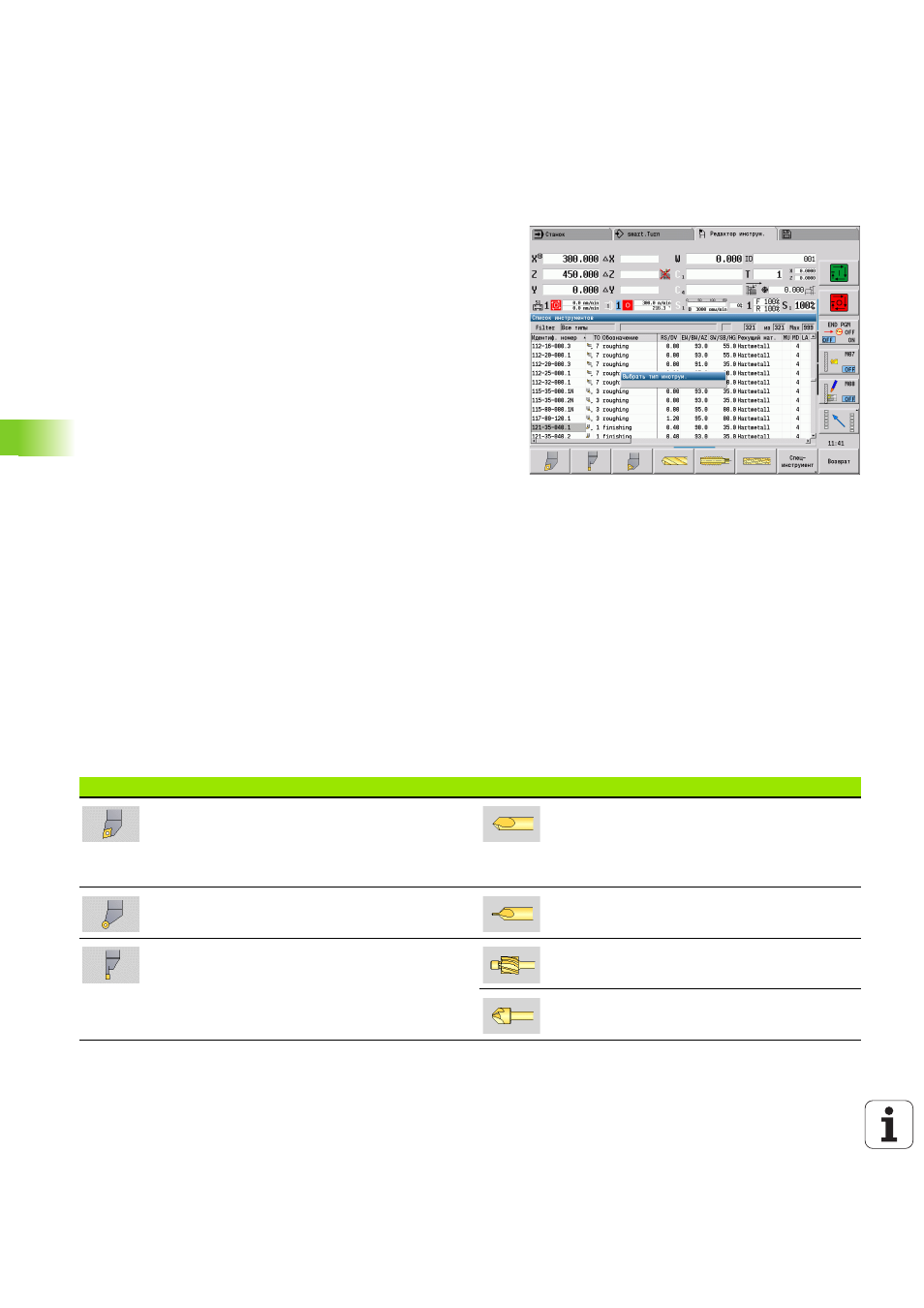

7.1 База данных инструмента
7.1 База данных инструмента
Как правило, координаты контуров программируются в
соответствии с размерами заготовки на чертеже. Чтобы CNC
PILOT могла рассчитать траекторию суппорта, выполнить
компенсацию радиуса режущей кромки и определить
распределение проходов, следует ввести линейные размеры,
радиус режущей кромки, установочный угол и т. д.
CNC PILOT сохраняет до 250 блоков данных инструмента
(опционально 999), причем каждый блок характеризуется
идентификационным номером (именем). В списке отображено
максимальное количество блоков данных инструментов и
количество найденных блоков данных инструментов.
Дополнительное описание инструмента облегчает поиск данных.
В режиме работы "Станок" доступны функции для определения
линейных размеров инструмента (см. “Измерение инструмента”
на странице 104).
Коррекции износа отслеживаются отдельно. Благодаря этому
значения коррекции можно вводить в любой момент, даже во
время исполнения программы.
Инструменту можно присвоить материал резца инструмента, с
помощью которого возможен доступ к технологической базе
данных (подача, скорости резания). Таким образом, облегчается
работа оператора, так как данные резания устанавливаются и
вводятся только один раз.
Типы инструментов
Чистовой резец, сверло, прорезной инструмент и т. д. обладают
самыми разными формами. Поэтому точки привязки для
определения линейных размеров и других данных инструмента
также различаются.
В следующей таблице приводится обзор типов инструмента.
Типы инструментов
Типы инструментов
Стандартный токарный инструмент
Инструменты для черновой обработки
Инструменты для чистовой обработки
Центровочное NC-сверло (Страница 529)
Грибовидные инструменты (Страница 525)
Центровое сверло (Страница 530)
Прорезной инструмент (Страница 526)
Прорезной инструмент
Отрезные резцы
Прорезной токарный инструмент
Цековка (Страница 531)
Коническая зенковка (Страница 532)
