376
Режим обучения
4.9 Шаблоны растачив
ания и фрезерования

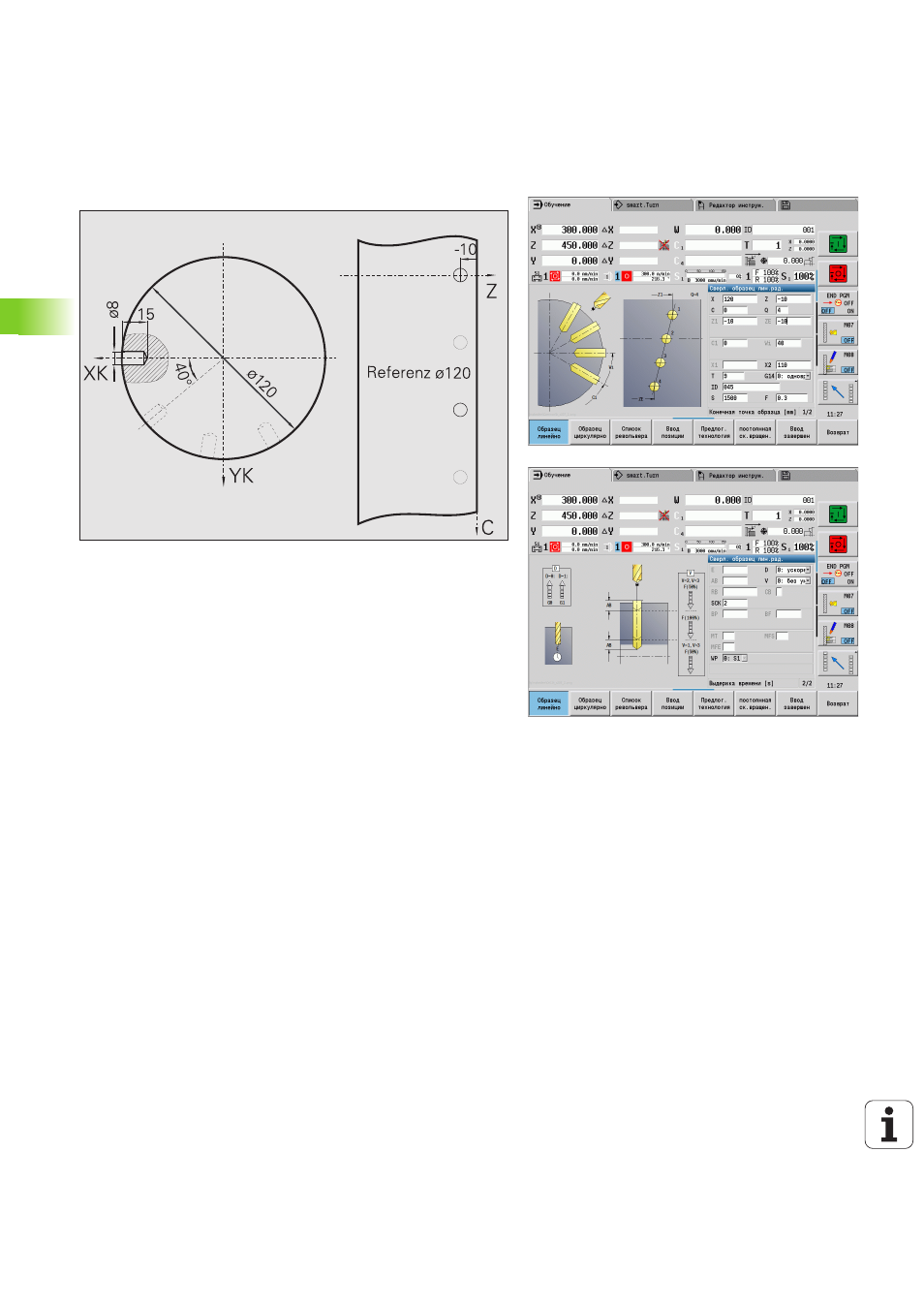

Линейный шаблон сверления на боковой поверхности
Линейный шаблон сверления на боковой поверхности
изготавливается при помощи цикла сверления аксиально.
Условием для такой обработки являются позиционируемый
шпиндель и приводные инструменты.
Шаблон сверления определяется при помощи координат первого
сверления, количества отверстий и расстояния между ними. При
сверлении задается только глубина.
Данные инструмента
TO = 2 – Ориентация инструмента
DV = 8 – диаметр сверла
BW = 118 – угол при вершине
AW = 1 – инструмент с приводом
