HEIDENHAIN CNC PILOT 640 481
5.15 Контуры плоскости YZ

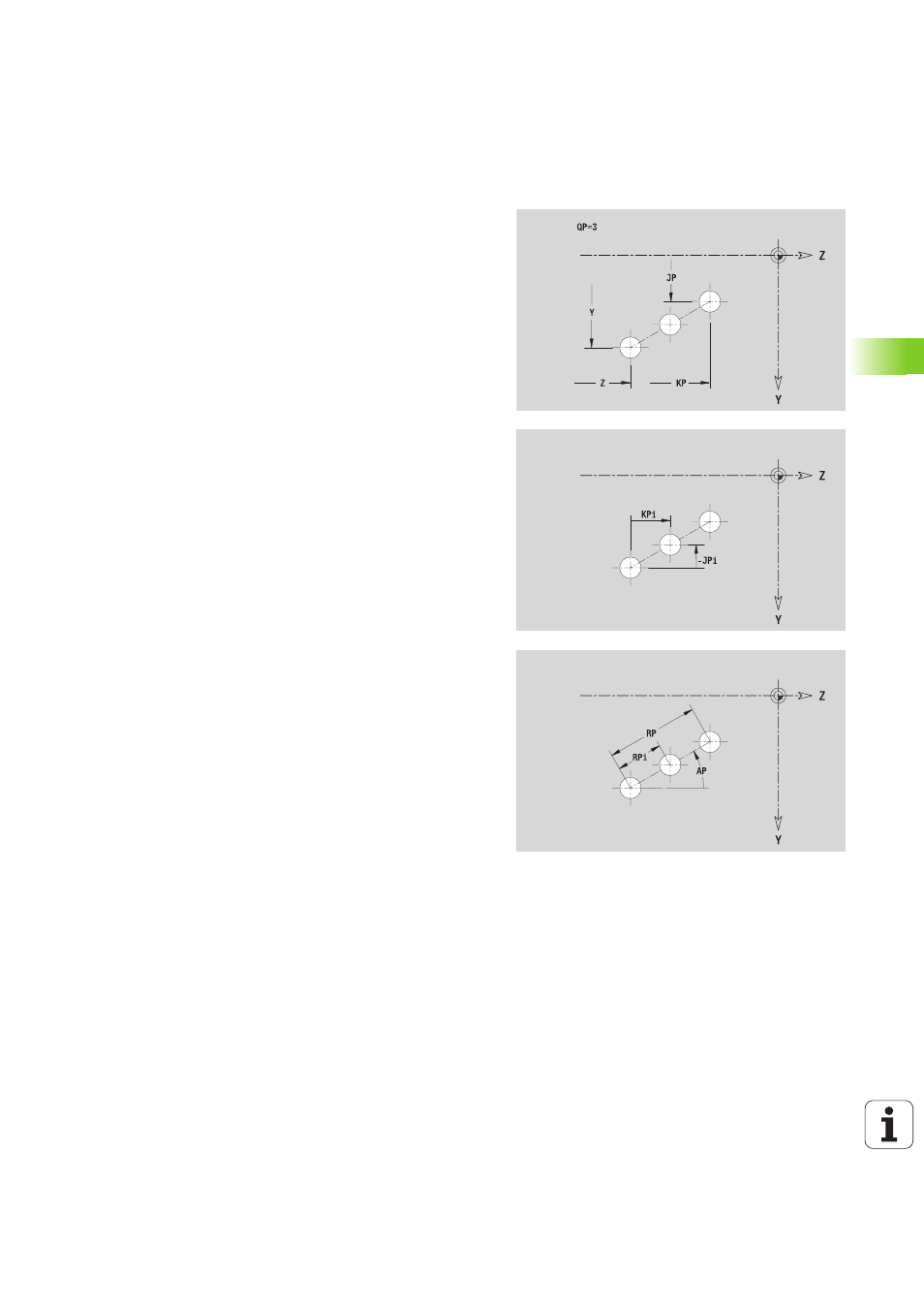

Линейный шаблон YZ-плоскости
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
 G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
 G481 с параметрами шаблона.
 G-функция и параметры фигуры/отверстия.
 G309.
Исходные данные YZ-плоскости
ID
Имя контура
PT Глубина фрезерования
C Угол шпинделя
XR Диаметр привязки
Параметры шаблона
Y, Z
1-я Точка шаблона
QP Количество точек шаблона
JP, KP Конечная точка шаблона (декартовы координаты)
JPi, KPi Расстояние между двумя точками шаблона (в
направлении Y, Z)
AP Угол положения
RP Общая длина группы
RPi Расстояние между двумя точками шаблона
Параметры выбранной фигуры/отверстия
