База данных по инструментам и технологиям
7.3 Данные инструмента
7.3 Данные инструмента
Общие параметры инструмента
Приведенные в следующей таблице параметры доступны для
всех типов инструментов. Параметры, зависящие от типа
инструмента, рассматриваются в последующих главах.
Общие параметры инструмента
ID
Идентификационный номер - имя инструмента, макс.
длина 16 знаков
TO

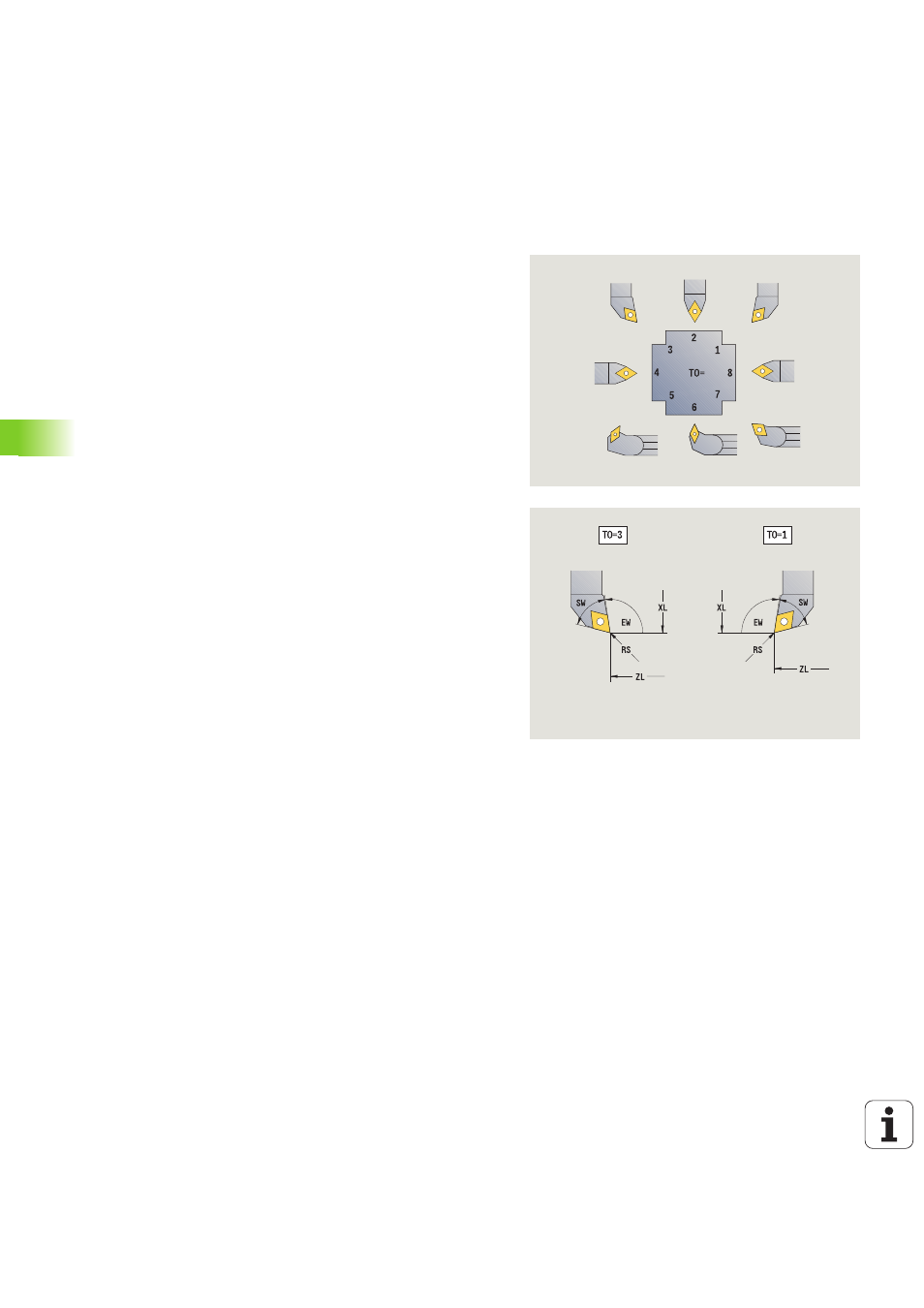

Ориентация инструмента (см. индекс на
вспомогательном рисунке)
XL
Установочный размер по Х
ZL
Установочный размер по Z
DX
Коррекция износа по X (диапазон: –100 мм < DX < 100 мм)
DZ
Коррекция износа по Z (диапазон: –100 мм < DZ < 100 мм)
DS
Специальная коррекция (диапазон: –100 мм < DZ < 100 мм)
MU
Многофункциональный инструмент
MD
Направление вращения (по умолчанию: не задано)
3: M3
4: M4
Остаток Остаточное время/количество изделий (при контроле
срока службы)
Статус При контроле срока службы
Диагн.
Анализ диагностических битов (при контроле срока
службы)
QT
(Ссылка на) текст инструмента
CW
Угол поворота места С: положение оси С для
определения рабочего положения инструмента
(функция зависит от модели станка)
SS
Материал режущей кромки (обозначение материала для
доступа к технологической базе данных)
CK
Коэффициент коррекции G96 (по умолчанию: 1)
FK
Коэффициент коррекции G95 (по умолчанию: 1)
DK
Коэффициент коррекции Deep (по умолчанию: 1)
PLC
Дополнительная информация (см. инструкцию по
эксплуатации станка)
MT
Срок службы – предварительно заданное значение для
управления сроком службы (по умолчанию: не задано)
MZ
Количество штук – предварительно заданное значение
для управления сроком службы (по умолчанию: не
задано)
RT
Поле индикации Остаточный срок службы
RZ
Поле индикации Остаточное количество изделий
HID
Идентификационный номер (ID): уникальное имя
держателя (макс. 16 знаков)
MTS
Ручная смена инструмента:
0: стандартный захват
1: ручная смена инструмента
