HEIDENHAIN CNC PILOT 640

449

5.13 Контуры поверхности

образующей в sm

art.Turn

Линейный шаблон боковая поверхность

Эталонный диаметр XR

можно определить с помощью функции

"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:

Идентификатор раздела MANTEL с параметром "Эталонный

диаметр". При вложенных контурах ICP генерирует только

идентификатор раздела.

G308 с параметрами "Имя контура" и "Глубина фрезерования"

или "Глубина сверления"(–1*BT).

G411 с параметрами шаблона.

G-функция и параметры фигуры/отверстия.

G309.

Исходные данные, поверхность образующей
ID

Имя контура

PT

Глубина фрезерования

XR

Диаметр привязки

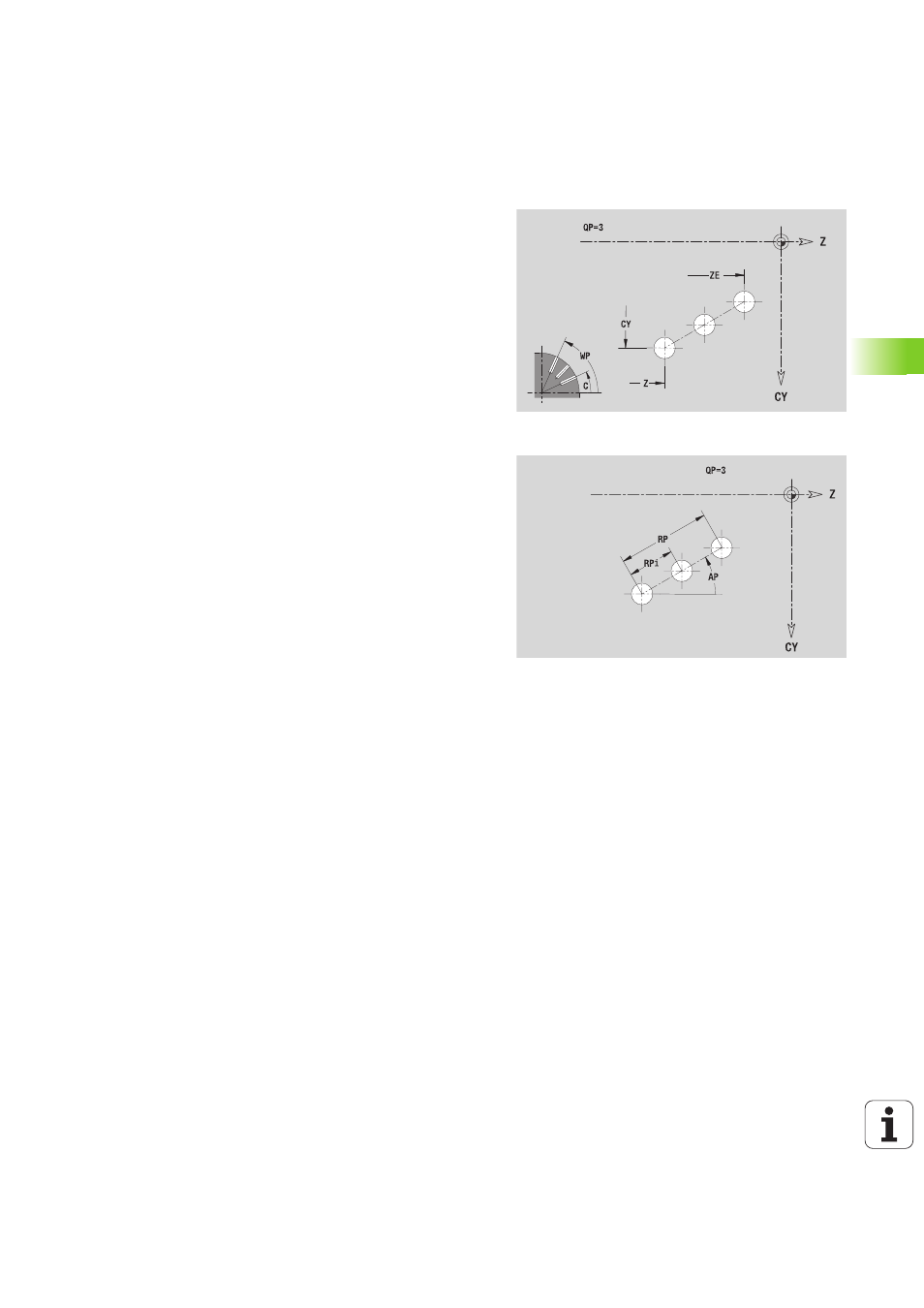

Параметры шаблона
Z

1-я Точка шаблона

CY

1-й центр шаблона как размер отрезка (привязка: диаметр

XR)

C

1-я точка шаблона (угол)

QP

Количество точек шаблона

ZE

Конечная точка шаблона

ZEi

Расстояние между двумя точками шаблона (в

направлении Z)

WP

Конечная точка шаблона (угол)

WPi Расстояние между двумя точками шаблона (угол)
AP

Угол положения

RP

Общая длина группы

RPi

Расстояние между двумя точками шаблона

Параметры выбранной фигуры/отверстия
