4.4 Циклы обработки резанием
Снятие стружки, продольное – Расширенный
режим
Выбрать «циклы резания продольно/поперечно»
Выберите Снятие стружки продольное
Активируйте клавишу Softkey Расширенный

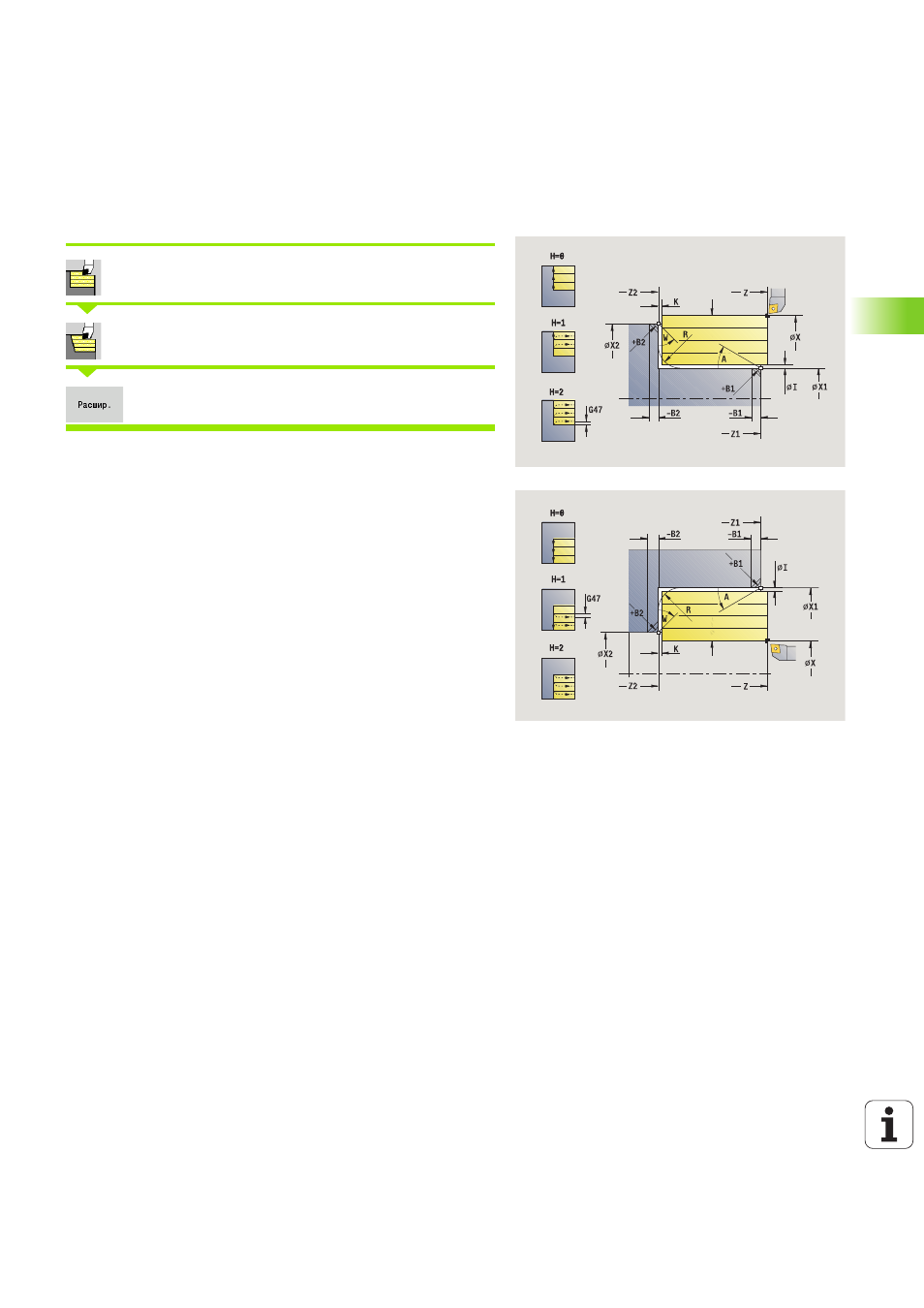

Цикл производит черновую обработку описанной через стартовую
точку
и начальную точку X1/конечную точку Z2 области с учетом
припусков.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
A
Начальный угол (диапазон: 0° <= A < 90°)
W
Конечный угол (диапазон: 0° <= W 90°)
R
Скругление
I, K
Припуск X, Z
H
Сглаживание контура
0: с каждым проходом
1: с последним проходом
2: без сглаживания контура
G47
Безопасное расстояние (смотри страница 142)
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B\:0: радиус скругления
B<0: ширина фаски
BP
Длительность паузы: промежуток времени для
прерывания движения подачи. Благодаря прерванной
подаче ломается стружка.
BF
Длительность подачи: интервал времени до
следующей паузы. Благодаря прерванной подаче
ломается стружка.
