Режим работы "Станок"
3.3 Параметры станка
3.3 Параметры станка
Ввод параметров станка
В режиме ручного управления введите информацию по
инструменту, числу оборотов шпинделя и подаче/скорости
резания в TSF-диалоге (окно ввода задание T, S, F ). В
программах текущей позиции и smart.Turn-программах
информация о инструменте и технологические данные являются
составной частью параметров циклов или NC-программ.
В TSF-диалоге можно также задать "максимальное число
оборотов" и "угол останова", а также материал.
Данные резания (скорость резания, подача) можно сохранить в
технологической базе данных в зависимости от материала
заготовки, материала резца инструмента и вида обработки.
Нажатием Softkey Предложение Технология данные введутся в
диалог.
Нажатием Softkey Список инструментов открывается список
инструментов, нажатием Softkey Список револьверной головки
открывается список текущей комплектации инструментального
суппорта. Каждому инструментальному зажиму соответствует
определенная позиция в таблице. При наладке каждому
инструментальному зажиму присваивается определенный
инструмент (идентификационный номер).
Если ваш станок оснащен приводным инструментом, выберите с
помощью кнопки смены шпинделя, к какому шпинделю относятся
введенные данные. В поле индикации указывается выбранный
шпиндель. По этой причине существует две разновидности TSF-
диалога:
Без приводного инструмента : параметры S, D и A привязаны к
главному шпинделю
С приводным инструментом : параметры S, D и A привязаны к
выбранному шпинделю.
Значения параметров:
S: скорость резания/постоянная частота вращения
D: максимальная скорость вращения
A: угол прекращения работы
BW: Угол В-оси (функция зависит от модели станка)
CW: Положение оси С для определения рабочего положения
инструмента (функция зависит от модели станка)
В параметре станка Отдельные диалоги TSF (604906)
определяется внешний вид диалога TSF:

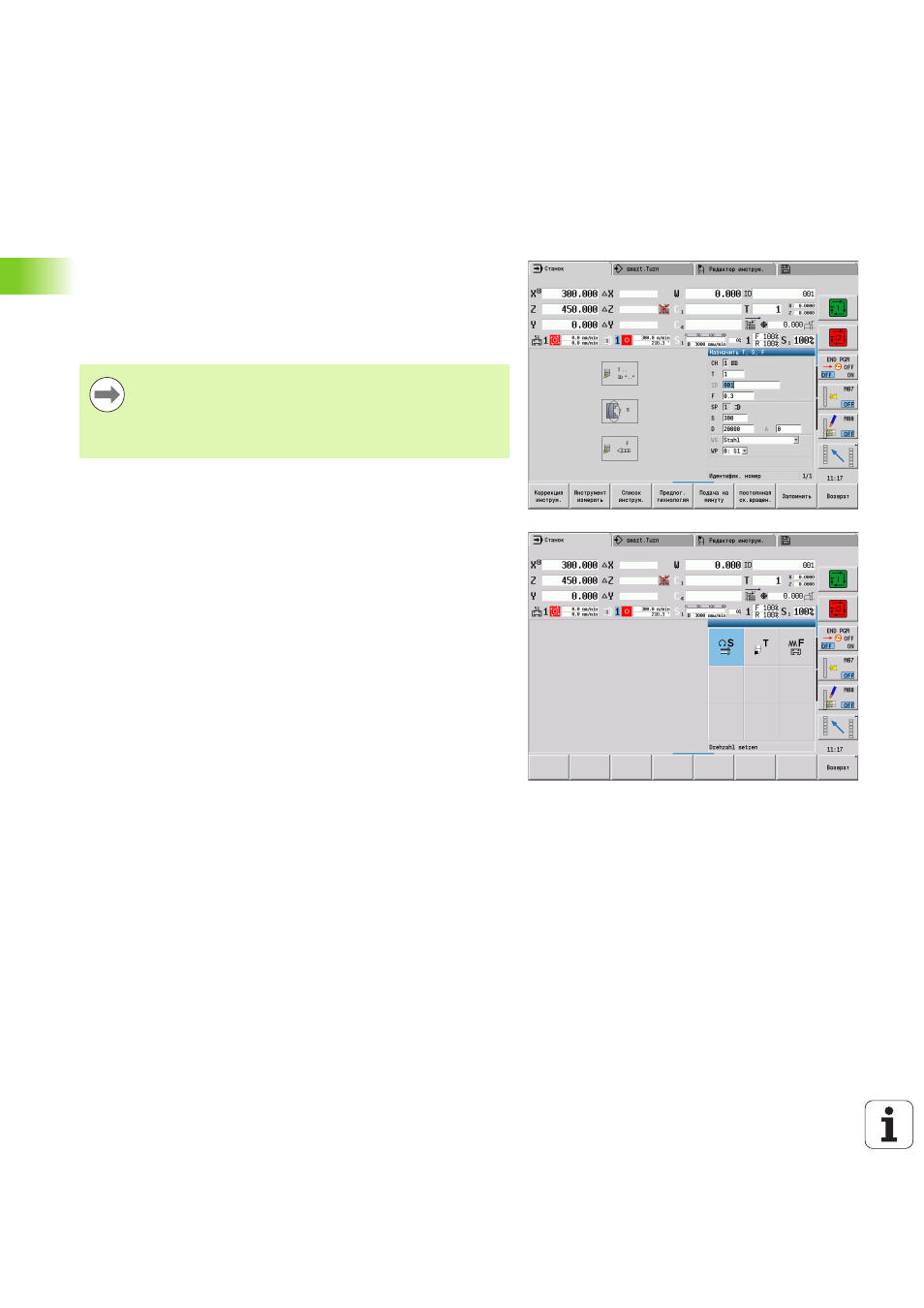

Диалог TSF с вводом всех данных резания.
Отдельные диалоги для T, S и F
