366
Режим обучения
4.9 Шаблоны растачив
ания и фрезерования

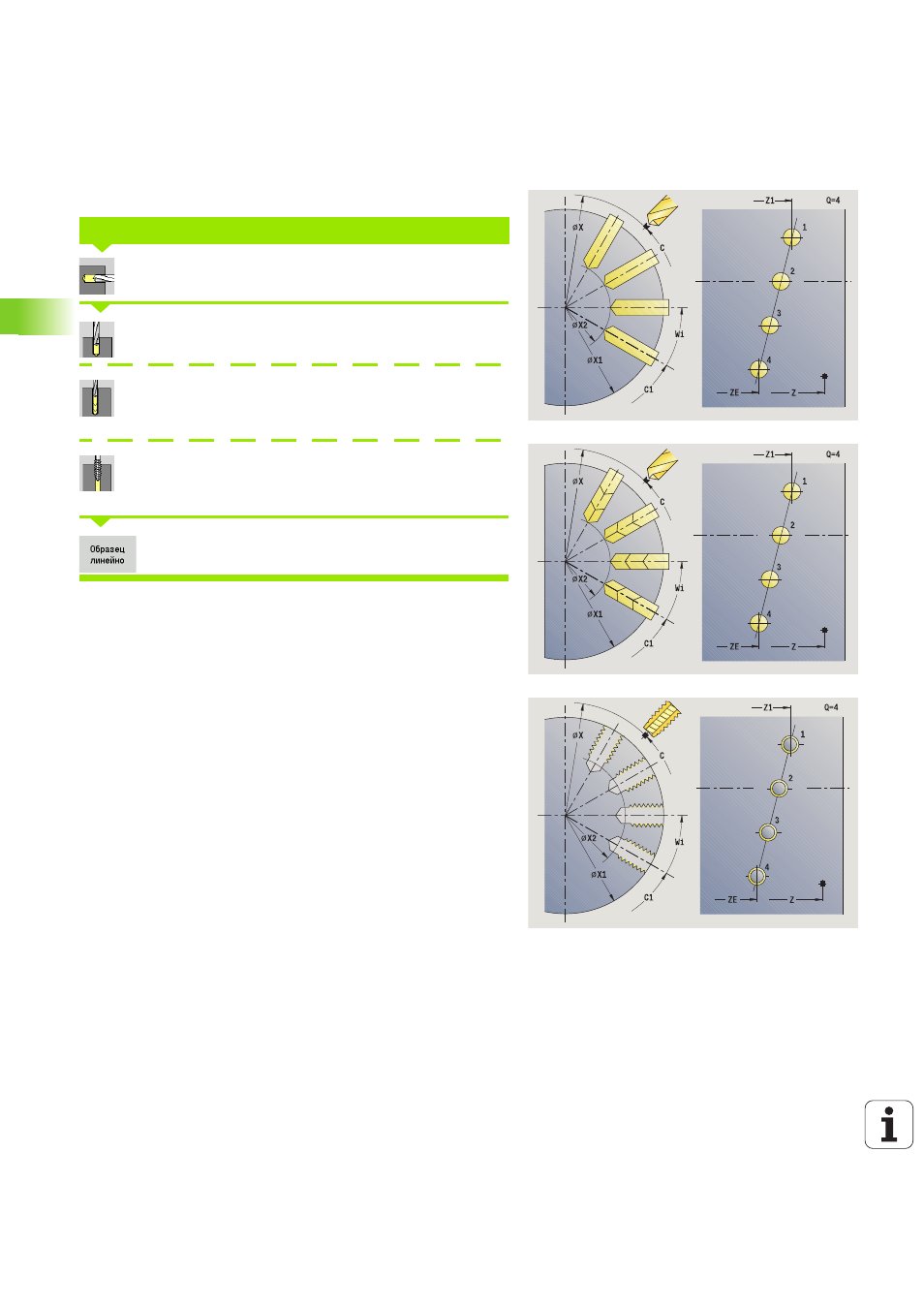

Линейный шаблон сверления радиально
Выберите
Сверление
Выбрать «сверление радиально»
Выбрать «сверление глубоких отверстий
радиально»
Выбрать «нарезание внутренней резьбы
радиально»
Активируйте клавишу Softkey Шаблон линейный
Шаблон линейный
подключается при циклах сверления для
создания шаблона сверления с равномерными промежутками на
одной линии на боковой поверхности.
Позиции шаблона задаются при помощи конечной точки шаблона
и приращения угла или приращения угла и количества отверстий.
Дополнительно необходимы параметры сверления.
ЛИНЕЙНЫЙ ШАБЛОН СВЕРЛЕНИЯ РАДИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество отверстий
Z1
Стартовая точка шаблона (позиция 1-ого отверстия)
ZE
Конечная точка шаблона (по умолчанию: Z1)
C1
Угол 1. Отверстие (начальный угол)
Wi
Приращение угла (расстояние) – (по умолчанию:
отверстия/обработка фрезерованием распределяются
на равных расстояниях на окружности)
