HEIDENHAIN CNC PILOT 640
443
5.13 Контуры поверхности
образующей в sm
art.Turn
Окружность, поверхность образующей
Эталонный диаметр XR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G314 с параметрами фигуры.
G309.
Исходные данные, поверхность образующей
ID
Имя контура
PT
Глубина фрезерования
XR
Диаметр привязки

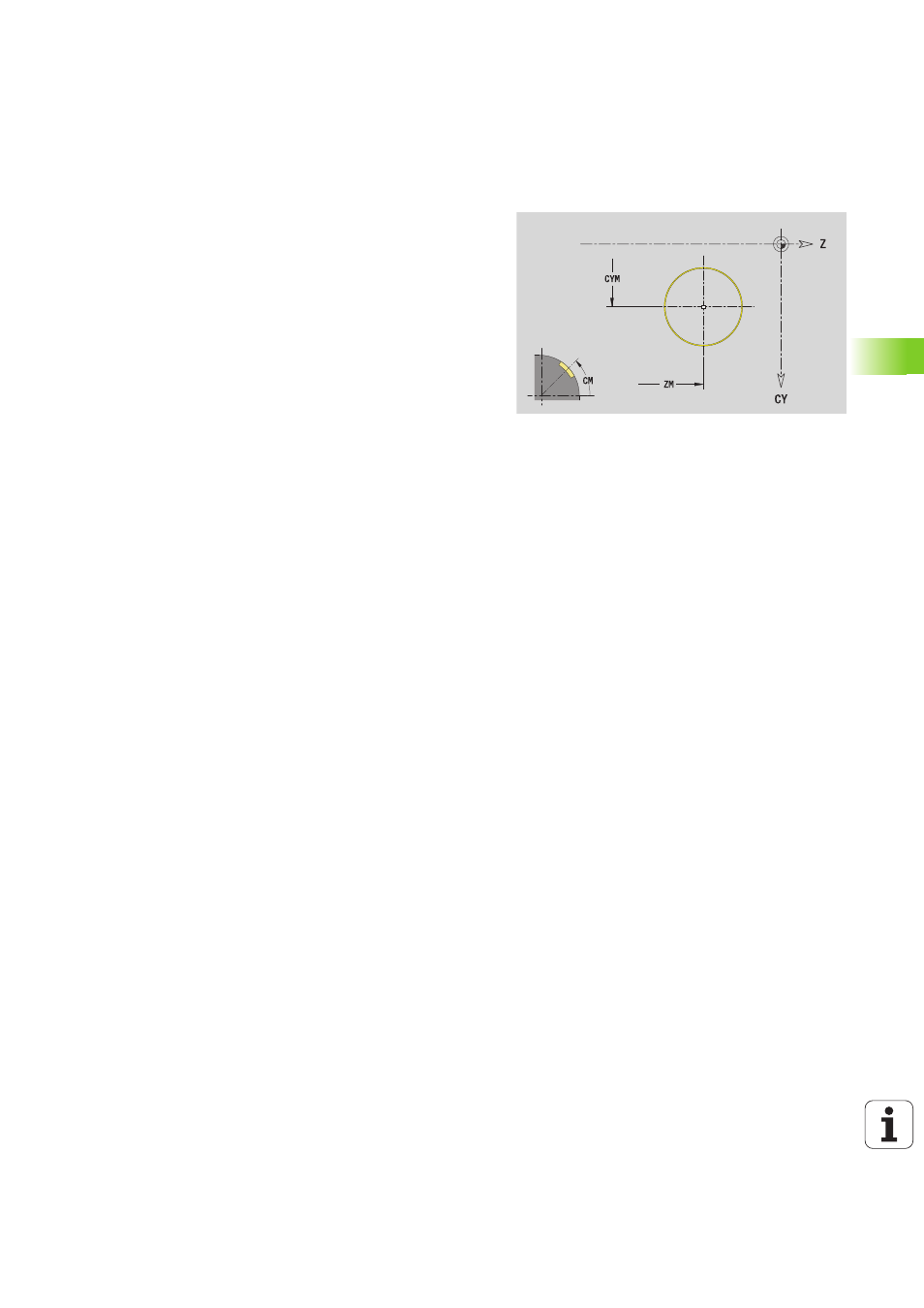

Параметры фигуры
Z
Центр фигуры
CYM Центр фигуры как размер отрезка (привязка: диаметр XR)
CM
Центр фигуры (угол)
R
Радиус
