172 Режим обучения
4.4 Циклы обработки резанием

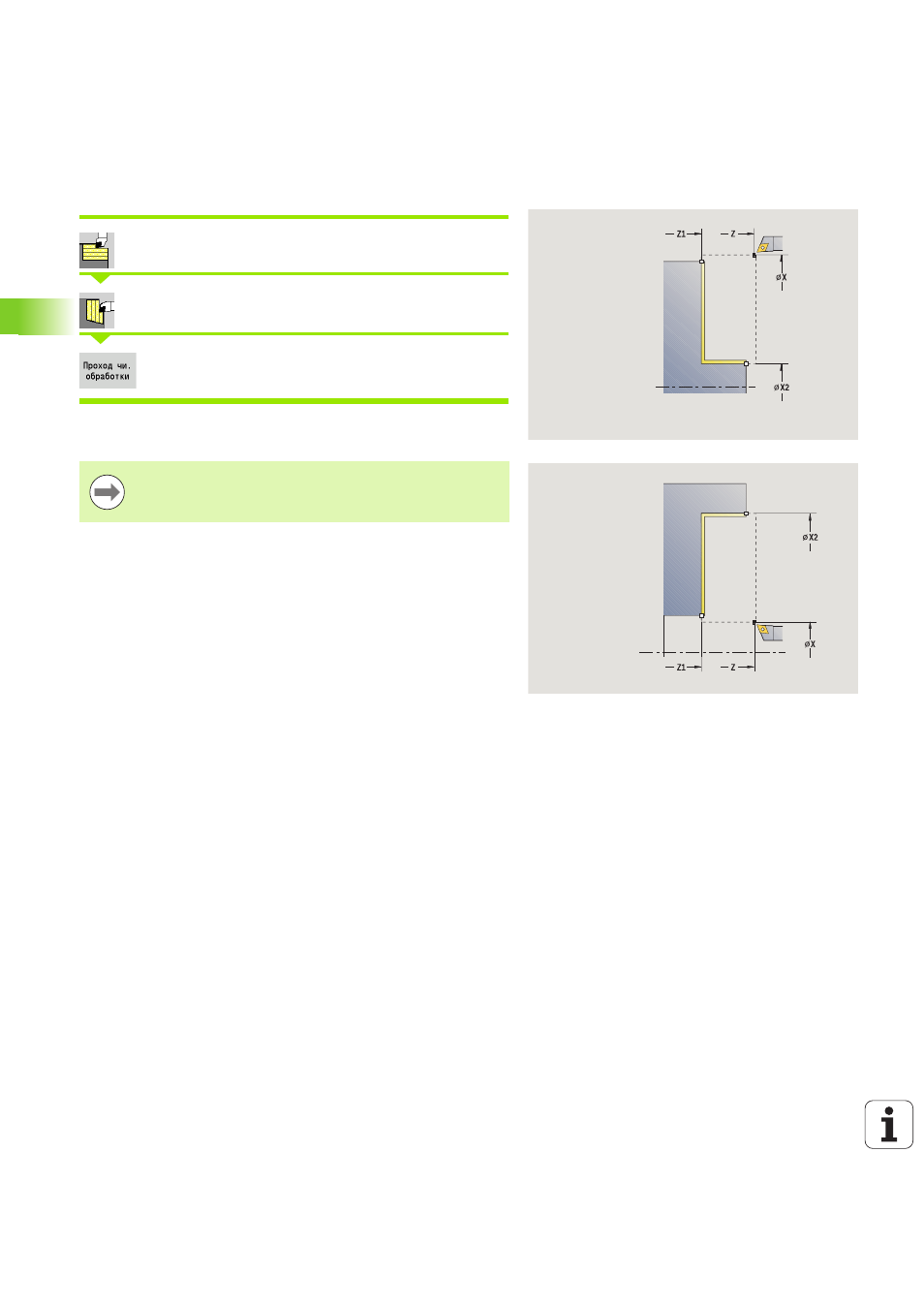

Снятие стружки, поперечная чистовая обработка
Выбрать «циклы резания продольно/поперечно»
Выберите Снятие стружки поперечное
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл производит чистовую обработку отрезка контура от
начальной точки Z1 до конечной точки X2.
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла
1 перемещение в продольном направлении из стартовой точки к
начальной точке Z1
2 чистовая обработка сначала в поперечном, а потом в
продольном направлении
3 возвращается в поперечном направлении к точке старта
4 подвод в соответствии с настройкой G14 к точке смены
инструмента
Инструмент возвращается в конце цикла к точке
старта.
Параметры цикла
X, Z
Начальная точка
Z1 Начальная точка контура
X2 Конечная точка контура
G14 Точка смены инструмента (смотри страница 142)
T Номер места револьверной головки
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
