464 ICP-программирование
5.14 Контуры в плоскости XY

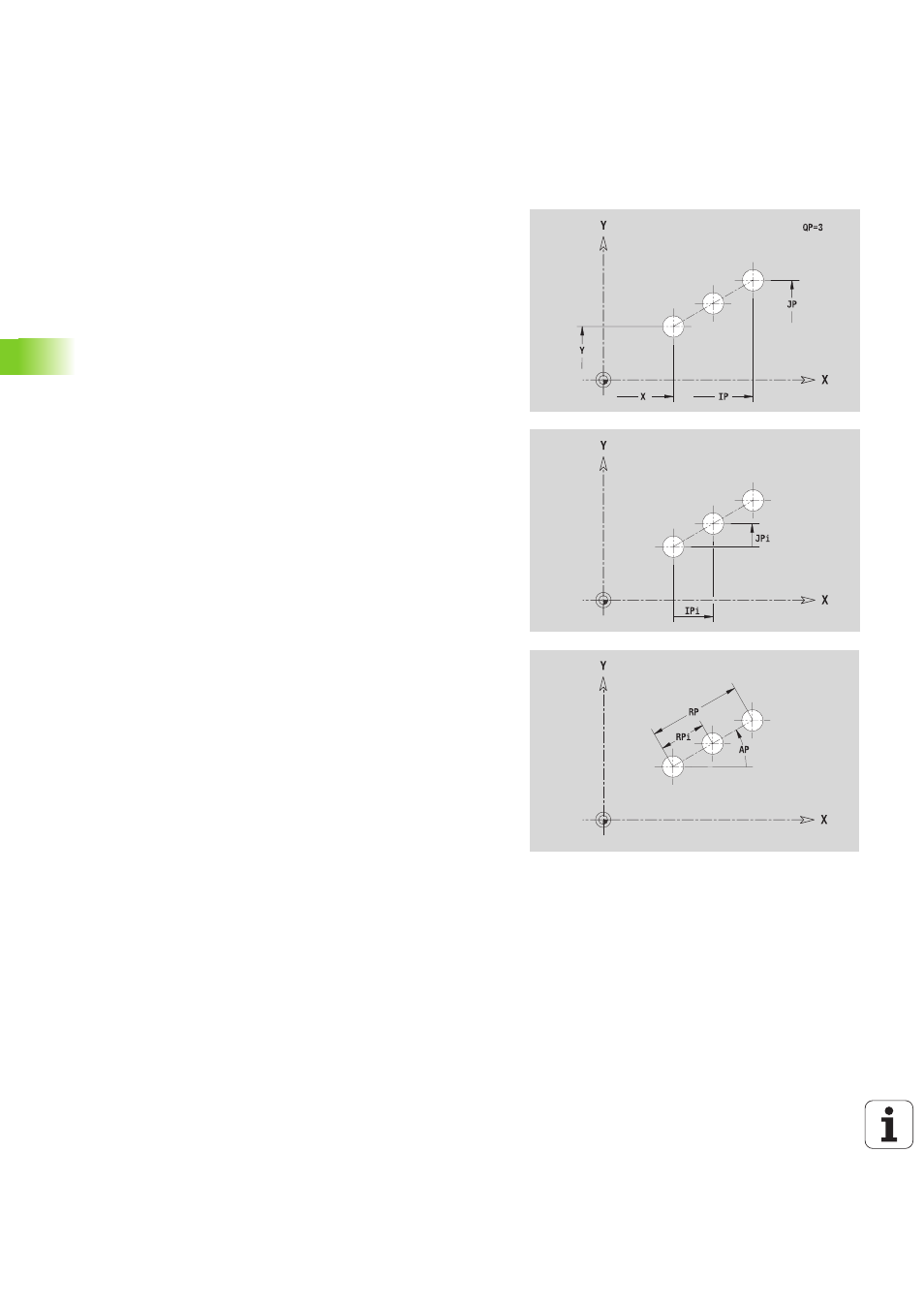

Линейный шаблон XY-плоскости
Эталонный размер ZR и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN_Y с параметрами
"ограничительный диаметр", "эталонный размер" и "угол
шпинделя". При вложенных контурах идентификатор раздела
отпадает.
 G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
 G471 с параметрами шаблона.
 G-функция и параметры фигуры/отверстия.
 G309.
Исходные данные XY-плоскости
ID
Имя контура
PT Глубина фрезерования
C Угол шпинделя
IR Диаметр ограничения
ZR Эталонный размер
Параметры шаблона
X, Y
1-я Точка шаблона
QP Количество точек шаблона
IP, JP Конечная точка шаблона (декартовы координаты)
IPi, JPi Расстояние между двумя точками шаблона (в
направлении X, Y)
AP Угол положения
RP Общая длина группы
RPi Расстояние между двумя точками шаблона
Параметры выбранной фигуры/отверстия
