338
Режим обучения
4.8 Циклы фрезерования

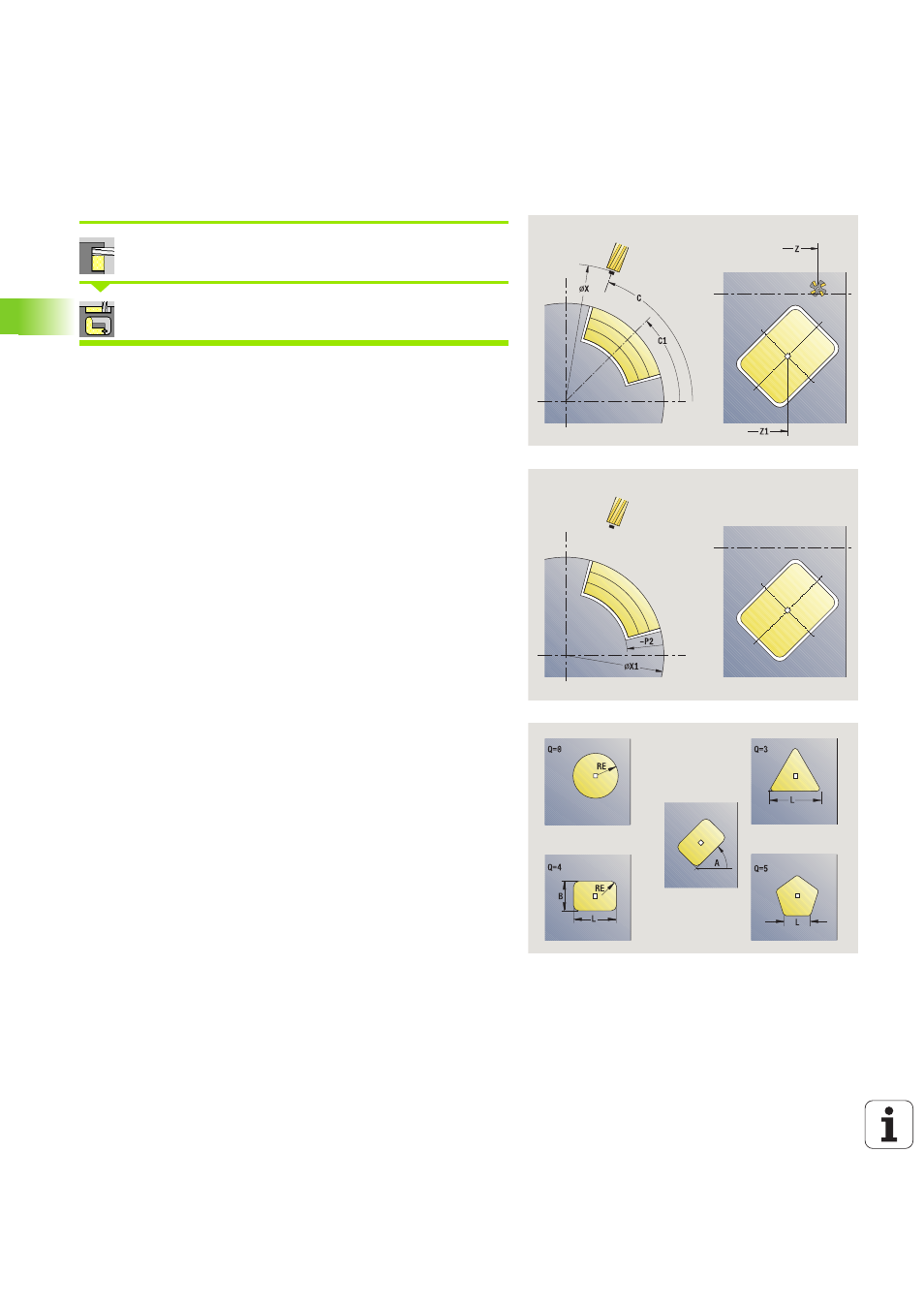

Фигура радиально
Выберите фрезерование
Выберите фигуру радиально
В зависимости от параметров цикл фрезерует одну из следующих
контуров или выполняет черновую/чистовую обработку кармана
на боковой поверхности:
Прямоугольник (Q=4, L<\>B)
Квадрат (Q=4, L=B)
Окружность (Q=0, RE\>0, L и B: нет ввода)
Треугольник или многоугольник (Q=3 или Q\>4, L\>0 или L<0)
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Z1
Центр фигуры
C1
Угол центра фигуры (по умолчанию: угол шпинделя С)
Q
Количество граней (по умолчанию: 0)
Q=0: окружность
Q=4: прямоугольник, квадрат
Q=3: треугольник
Q\>4: многоугольник
L
Длина грани
Прямоугольник: длина прямоугольника
Квадрат, многоугольник: длина грани
Многоугольник: L<0 диаметр вписанной окружности
Окружность: нет ввода
B
Ширина прямоугольника
Прямоугольник: ширина прямоугольника
Квадрат: L=B
Многоугольник, окружность: нет ввода
RE
Радиус скругления (по умолчанию: 0)
Прямоугольник, квадрат, многоугольник: радиус
скругления
Окружность: радиус окружности
A
Угол к оси Х (по умолчанию: 0)
Прямоугольник, квадрат, многоугольник: положение
фигуры
Окружность: нет ввода
