434 ICP-программирование
5.12 Контуры торцовой по
верхности в smart.Turn
Атрибуты TURN PLUS
В пункте "Атрибуты TURN PLUS" вы можете задать настройки для
автоматической генерации программ (AAG).

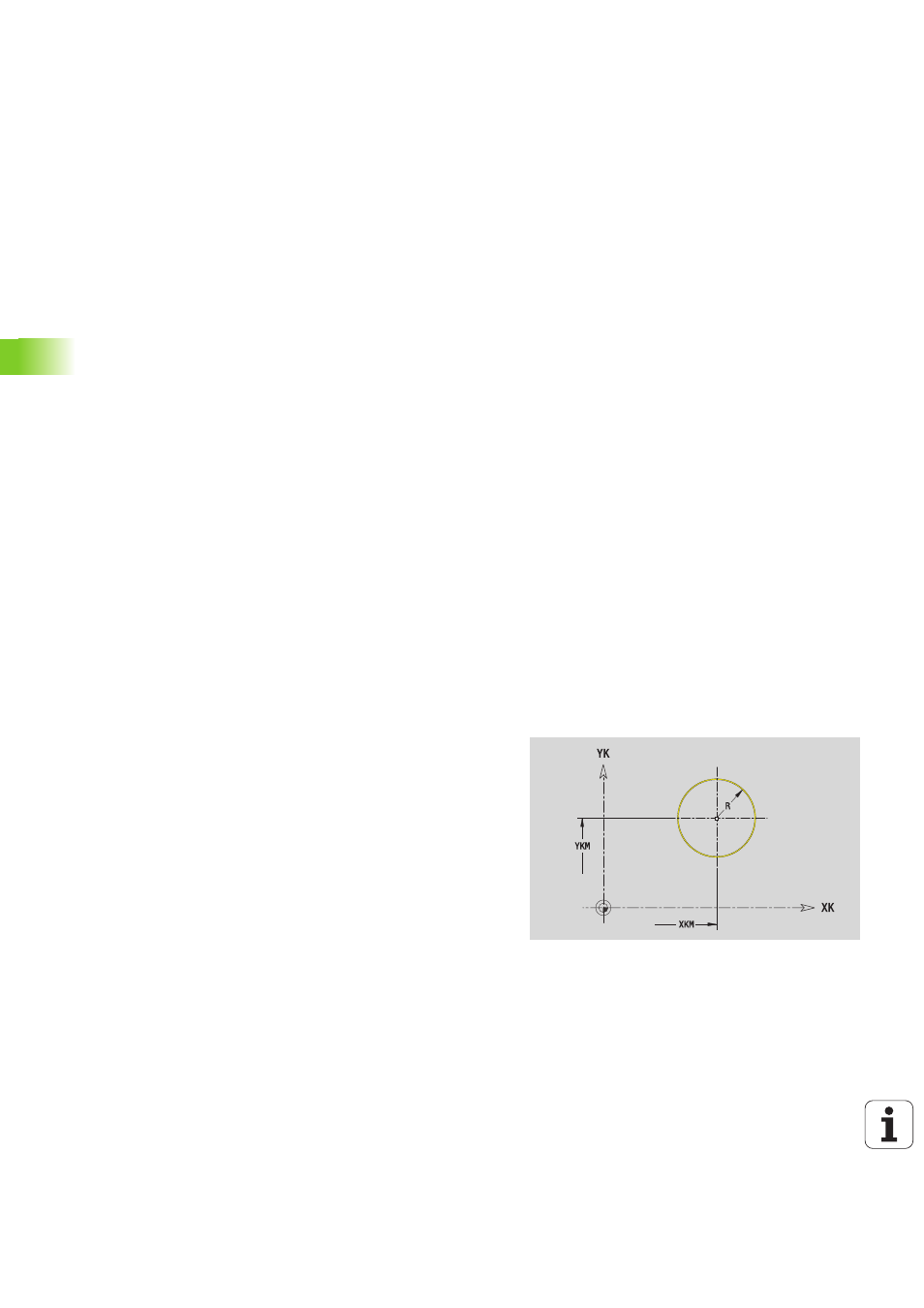

Круг, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
 G308 с параметрами "Имя контура" и "Глубина фрезерования".
 G304 с параметрами фигуры.
 G309.
Параметры для определения стартовой точки
HC
Свойства сверления/фрезерования:
 1: Фрезерование контура
 2: Фрезерование карманов
 3: Фрезерование поверхности
 4: зачистка
 5: Гравировка
 6: Фрезерование контура и удаление грата
 7: Фрезерование карманов и удаление грата
 14: не обрабатывать
QF Место фрезерования:
 0: на контуре
 1: внутри / слева
 2: снаружи / справа
HF Направление:
 0: встречное движение
 1: попутное движение
DF Диаметр фрезы
WF Угол фаски
BR Ширина фаски
RB Плоскость возврата
Исходные данные, торцовая поверхность
ID
Имя контура
PT Глубина фрезерования
ZR Эталонный размер
Параметры фигуры
XKM, YKM Центр фигуры (декартовы координаты)
R
Радиус
