436
ICP-программирование
5.12 Контуры торцовой по
верхности в smart.Turn

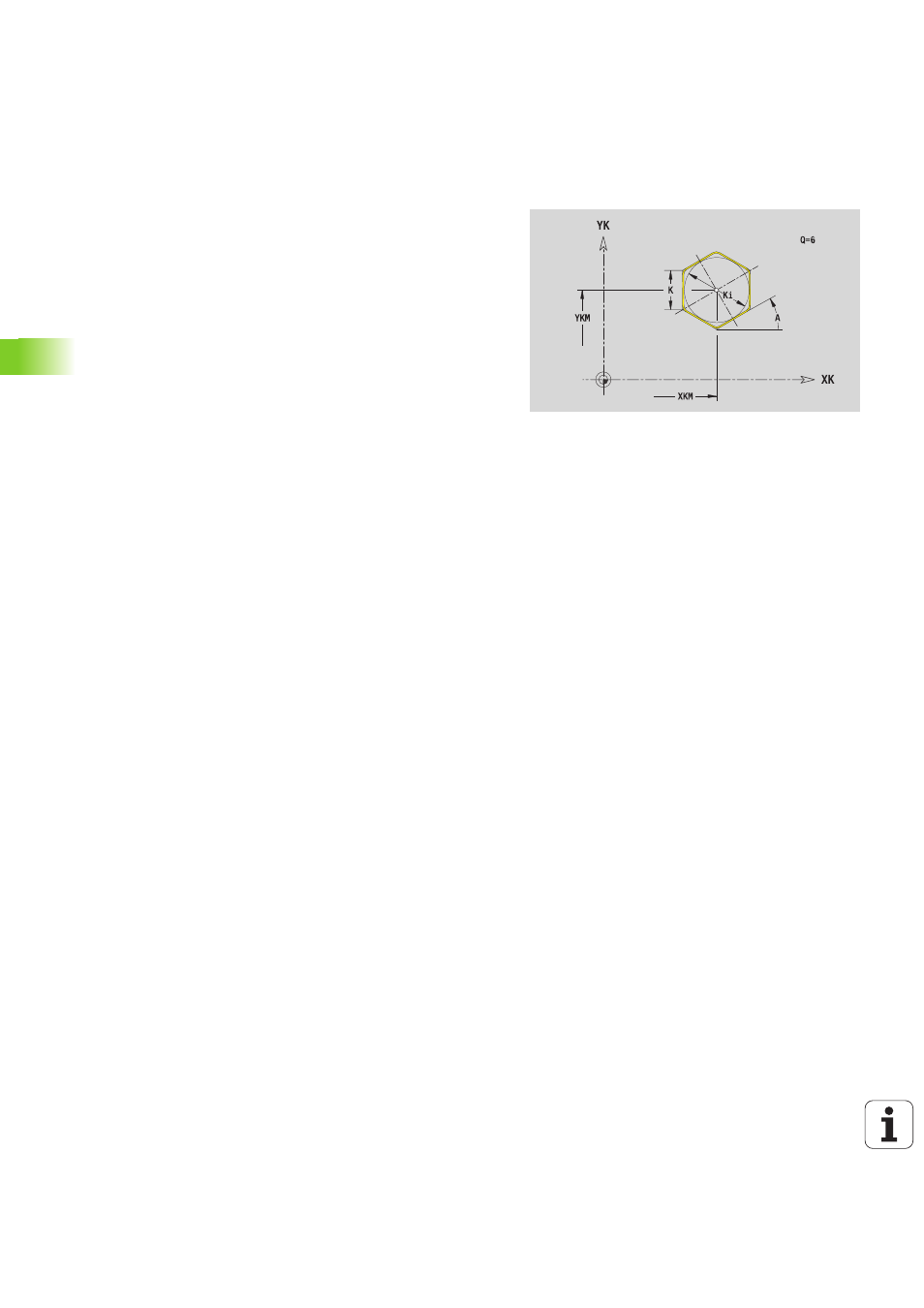

Многоугольник на торцевой поверхности
Эталонный размер ZR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G307 с параметрами фигуры.
G309.
Исходные данные, торцовая поверхность
ID
Имя контура
PT
Глубина фрезерования
ZR
Эталонный размер
Параметры фигуры
XKM, YKM Центр фигуры (декартовы координаты)
A
Угловое положение (привязка: ось XK)
Q
Количество углов
K
Длина грани
Ki
Размер под ключ (диаметр вписанной окружности)
BR
Скругление
