Рис. 4.7 показывает, как определена весовая функция (окно) для сообщения
“Позиция достигнута”. Симметрично целевой позиции (
target_position) xi определена область
позиций между xi-x0 и xi+x0. Позиции xt0 и xt1, например, находятся внутри этого окна позиций
(
position_window). Если привод находится в этом окне, в контроллере двигателя запускается
таймер. Когда этот таймер достигнет времени, предварительно указанного в объекте
position_window_time, и привод в течение этого времени будет непрерывно находиться в
действующей области между xi-x0 и xi+x0, будет задан бит 10 target_reached в statusword.
Как только привод покинет допустимую область, и бит 10, и таймер установится на нуль.

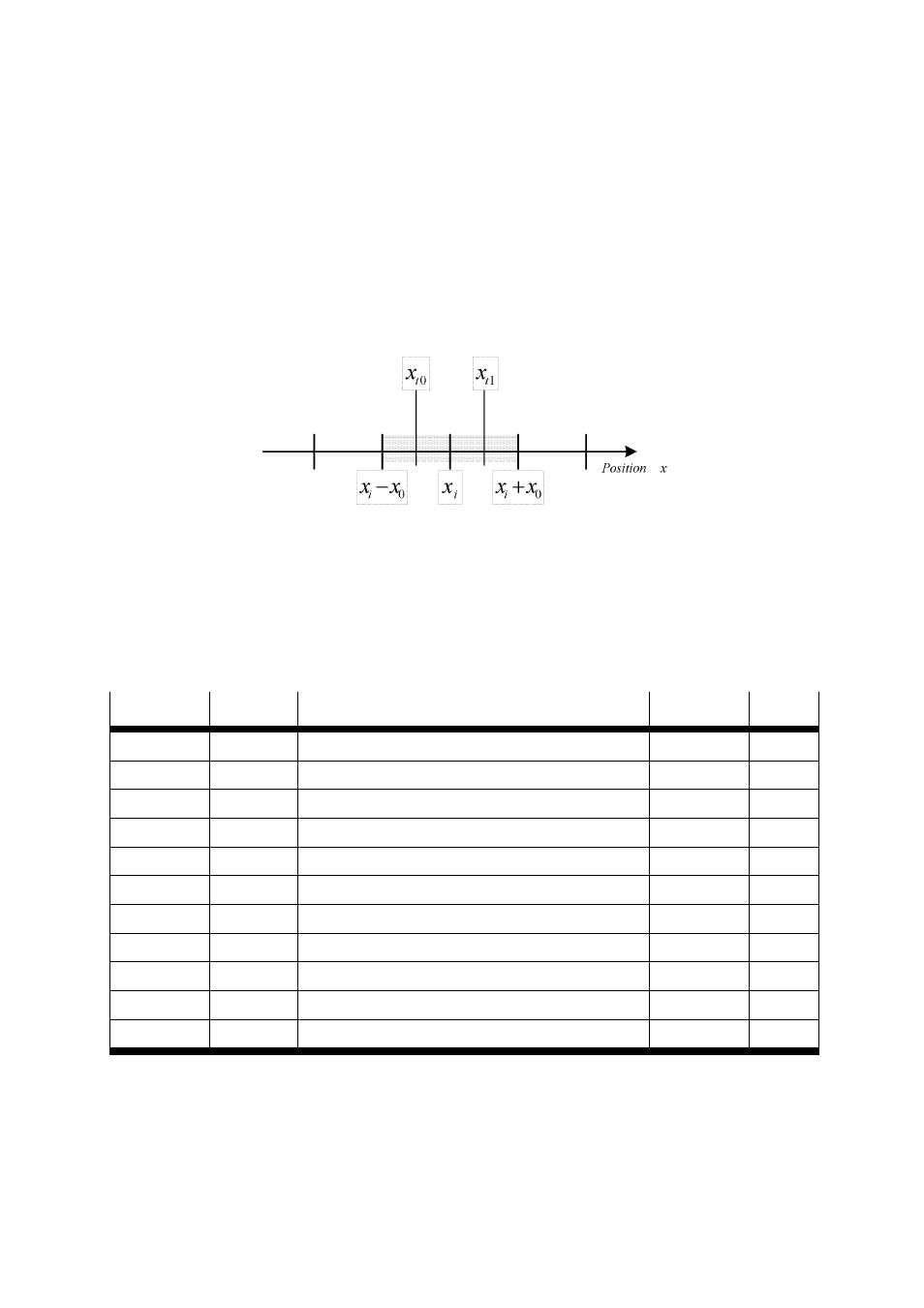

Рис. 4.7 Позиция достигнута
4.6.2
Описание объектов
Объекты, которые рассматриваются в этой главе
Индекс
Объект
Имя
Тип
Атр.
6062
h
VAR position_demand_value
INT32 ro
6063
h
VAR position_actual_value_s
INT32 ro
6064
h
VAR position_actual_value
INT32 ro
6065
h
VAR following_error_window
UINT32
rw
6066
h
VAR following_error_time_out
UINT16
rw
6067
h
VAR position_window
UINT32
rw
6068
h
VAR position_window_time
UINT16
rw
60F4
h
VAR following_error_actual_value
INT32 ro
60FA
h
VAR control_effort
INT32 ro
60FB
h
RECORD position_control_parameter_set
rw
60FC
h
VAR position_demand_value*
INT32 ro
