Страница 56
4. Настройка параметров
56
Festo P.BE-CMMS-CO-SW-RU 1012a
4.2
Коэффициенты пересчета (Factor Group)
4.2.1
Обзор
Контроллер двигателя функционирует во множестве областей применения: как прямой привод, с
последующим редуктором, для линейных приводов и т.п. Чтобы обеспечить удобство
параметризации для всех этих вариантов применения, контроллер двигателя можно с помощью
факторгруппы (Factor Group) параметризовать так, чтобы пользователь мог вводить или считывать
все величины (например, частоту вращения) на выходе непосредственно в нужных единицах
измерения (например, для линейного привода значения позиции в миллиметрах, а скорость — в
миллиметрах в секунду). В таком случае контроллер двигателя пересчитывает вводимые данные с
помощью Factor Group в свои внутренние единицы измерения. Для каждого физического
показателя (позиции, скорости и ускорения) имеется коэффициент пересчета для согласования
единиц пользователя с собственным приложением. Единицы измерения, заданные посредством
Factor Group, в общем обозначаются как
position_units, speed_units или acceleration_units.

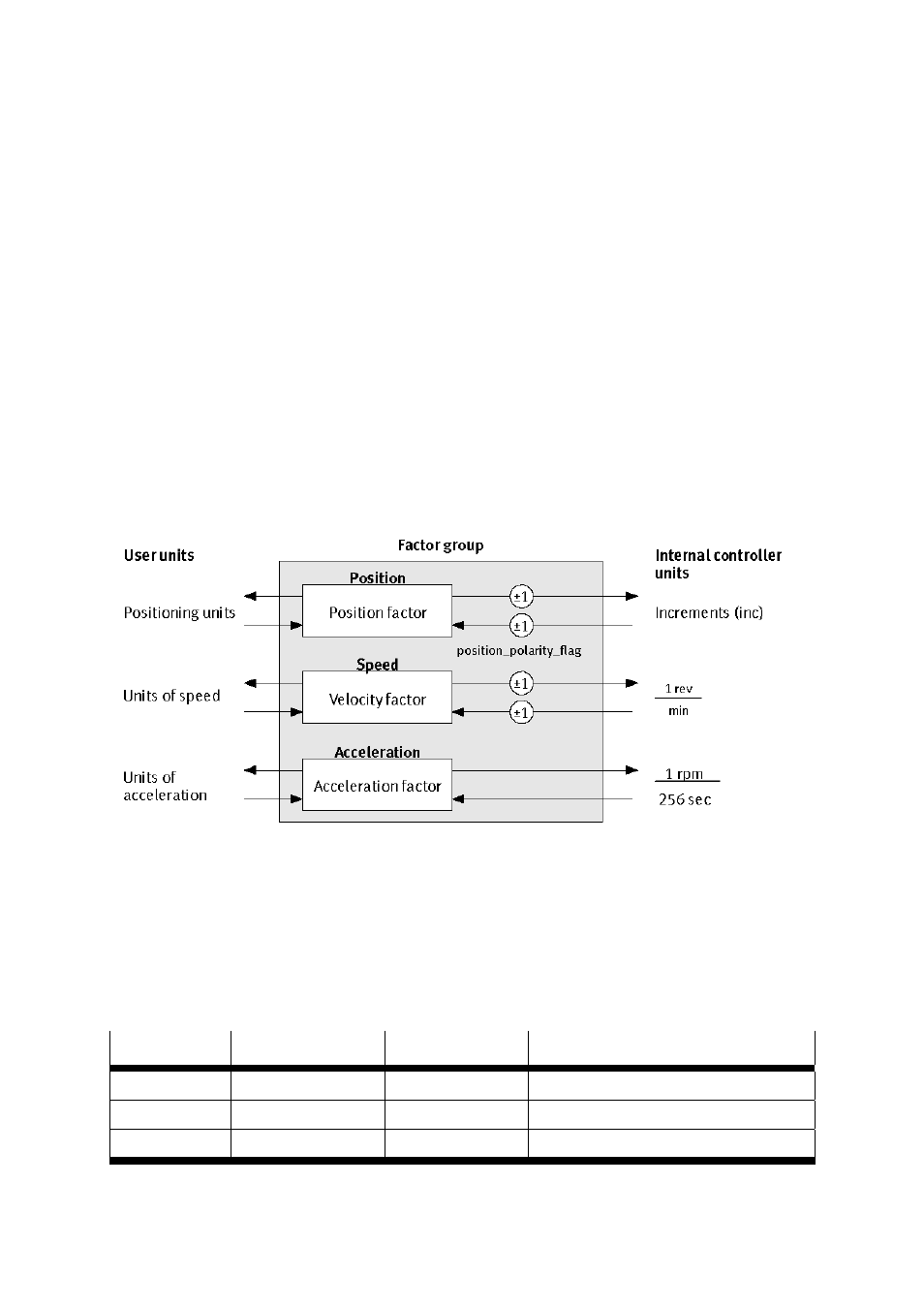

На следующей схеме поясняется принцип действия Factor Group:
Рис. 4.2 Factor Group
Все параметры сохраняются в контроллере двигателя, как правило, в его внутренних единицах
измерения и пересчитываются только при записи или чтении посредством Factor Group.
Поэтому Factor Group следует настроить перед самой первой параметризацией и не изменять во
время параметризации.
Стандартно Factor Group настраивается на следующие единицы измерения:
Величина
Обозначение
Единица измерения
Пояснение
Длина position_units
Приращения
65536 приращений на один оборот
Скорость speed_units
мин
-1
Оборотов в минуту
Ускорение acceleration_units
(мин
-1
)/с
Повышение частоты вращения в секунду
