Примеры программ 3.11
3
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
99
3.11 Примеры программ

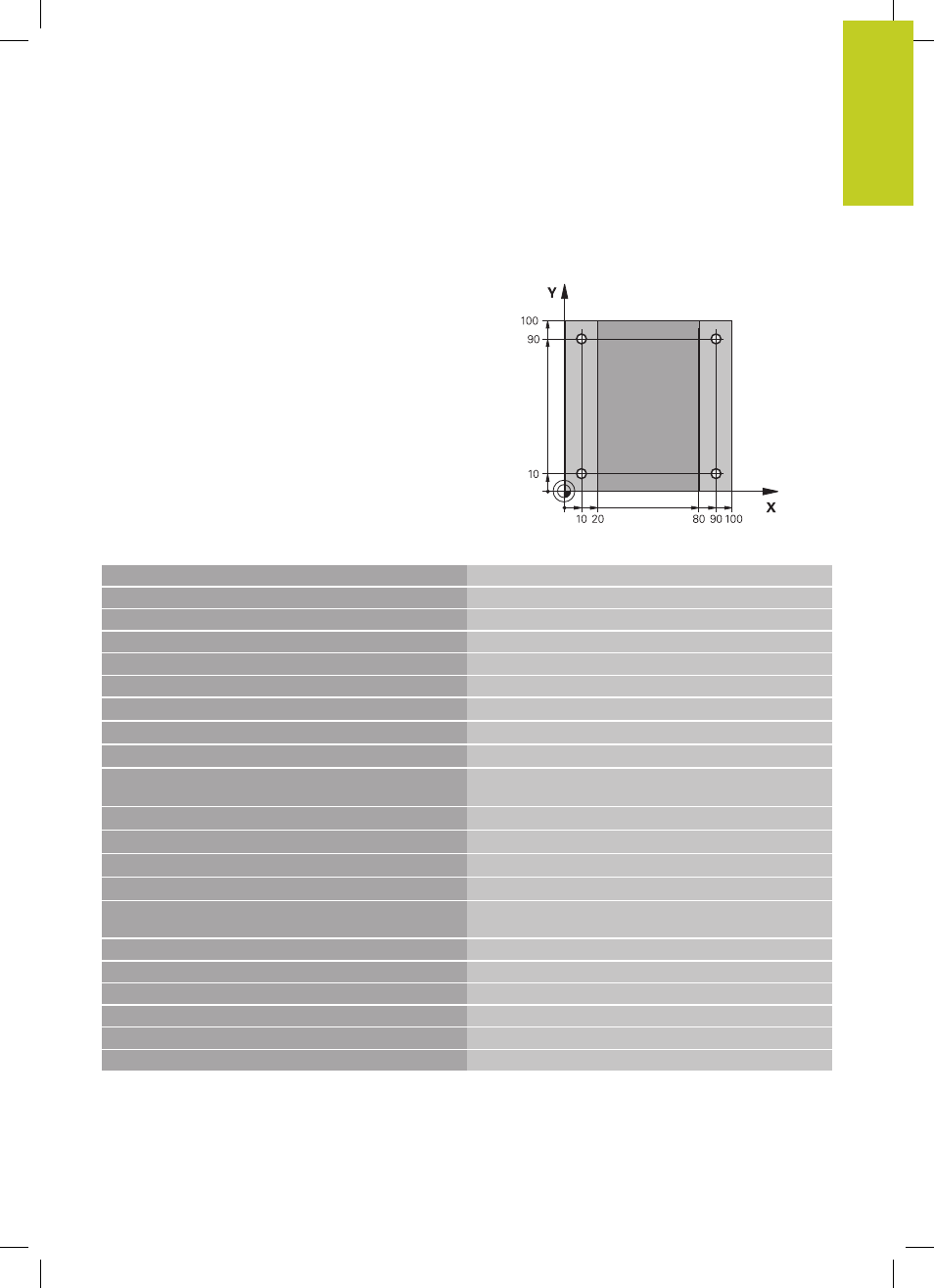

Пример: циклы сверления
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500
Вызов инструмента (радиус инструмента 3)
4 L Z+250 R0 FMAX Отвод инструмента
5 CYCL DEF 200 SWERLENIJE Определение параметров цикла
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=250 ;F ПОДВОДА НА ГЛУБИНУ
Q202=5 ;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q210=0 ;ВРЕМЯ ОТВОДА ВВЕРХУ
Q203=-10 ;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q204=20 ;2-ОЕ БЕЗОПАСНОЕ РАССТ.
Q211=0.2 ;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
6 L X+10 Y+10 R0 FMAX M3 Подвод к высверленному отверстию 1, включить
шпиндель
7 CYCL CALL Вызов цикла
8 L Y+90 R0 FMAX M99 Подвод к высверленному отверстию 2, вызов цикла
9 L X+90 R0 FMAX M99 Подвод к высверленному отверстию 3, вызов цикла
10 L Y+10 R0 FMAX M99 Подвод к высверленному отверстию 4, вызов цикла
11 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы
12 END PGM C200 MM
