ОПОРНЫЕ ТОЧКИ ОТДЕЛЬНОЙ ОСИ (Цикл 419, DIN/ISO: G419) 16.13
16
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
491
16.13 ОПОРНЫЕ ТОЧКИ ОТДЕЛЬНОЙ ОСИ
(Цикл 419, DIN/ISO: G419)
Ход цикла

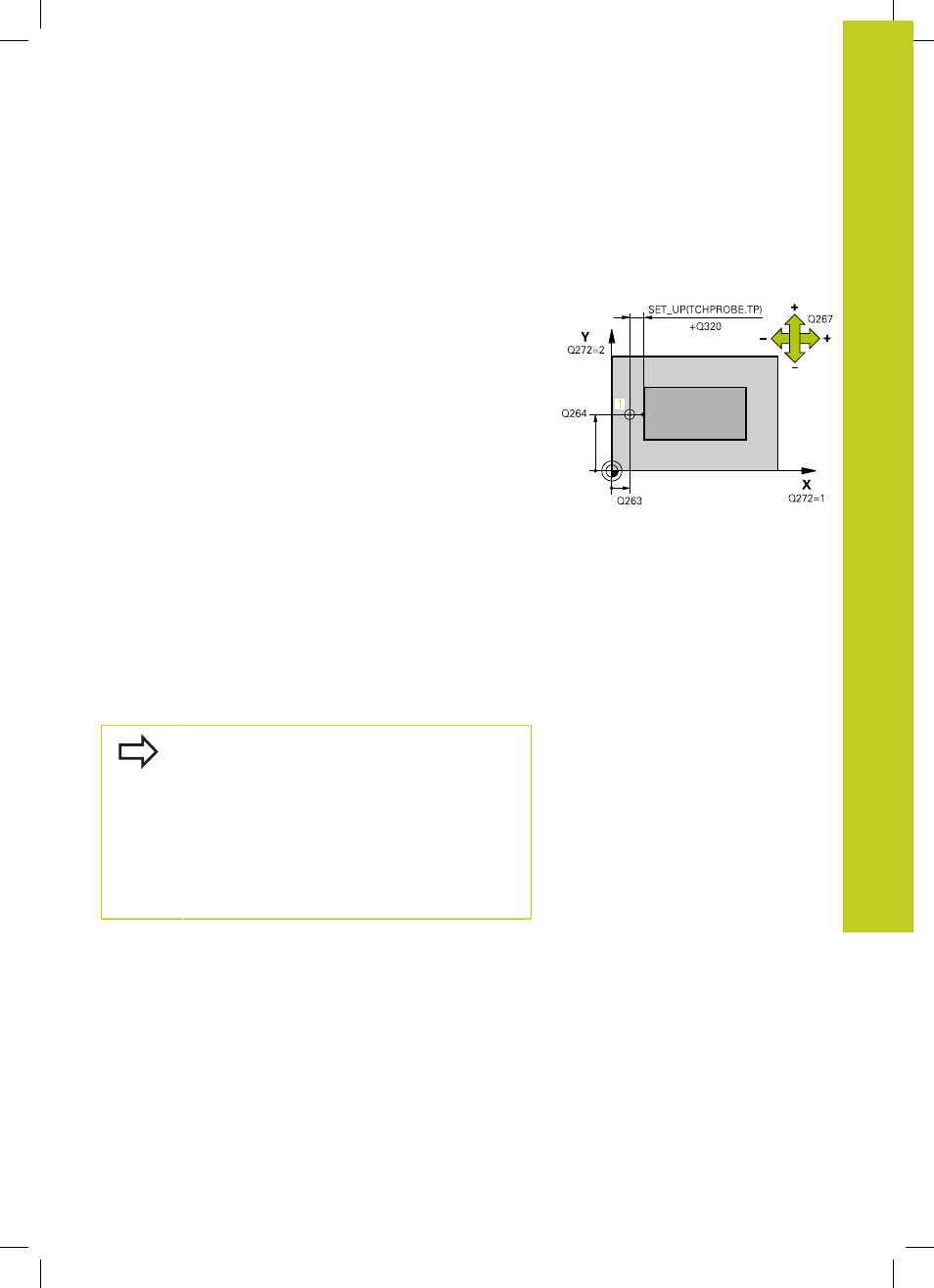

Цикл измерительного щупа 419 измеряет произвольную
координату по выбранной оси и устанавливает ее в качестве
точки привязки. По выбору система ЧПУ может записывать
измеренную координату в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп в
режиме ускоренной подачи (значение из колонки FMAX)
и с помощью алгоритма позиционирования (смотри
"Отработка циклов измерительного щупа", Стр. 410) в
запрограммированной точке измерения 1 . При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Затем зонд перемещается на записанную высоту измерения
и определяет путем простого зондирования фактическую
позицию
3 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку
в зависимости от параметров цикла Q303 и Q305 (смотри
"Общие черты всех циклов измерительных щупов при
установке точки привязки", Стр. 439)
Учитывайте при программировании!
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Если Вы несколько раз подряд используете
цикл 419, чтобы сохранить точку по нескольким
осям в таблице предустановок, необходимо
активировать номер предустановки после каждого
выполнения цикла 419, в который цикл 419
осуществлял запись до этого (не требуется при
перезаписи активной предустановки).
