Циклы: Вращение
13.8 ПОВОРОТ ПРОДОЛЬНОЕ ВРЕЗАНИЕ, РАСШИРЕННОЕ
(Цикл 814, DIN/ISO: G814)
13
316
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Параметры цикла
Объем обработки
Q215: Установить объем
обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка на чистовой
размер
3
: только чистовая обработка на припуск
Безопасное расстояние
Q460 (в инкрементах):
расстояние для движения отвода и
предварительного позиционирования
Диаметр начала контура
Q491: X-координата
начальной точки контура (данные диаметра)
Начало контура по Z
Q492: Координата на оси Z
начальной точки для хода врезания
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Угол уклона
Q495: угол, под которым
расположен уклон врезания. Углом привязки
является перпендикуляр к оси вращения.

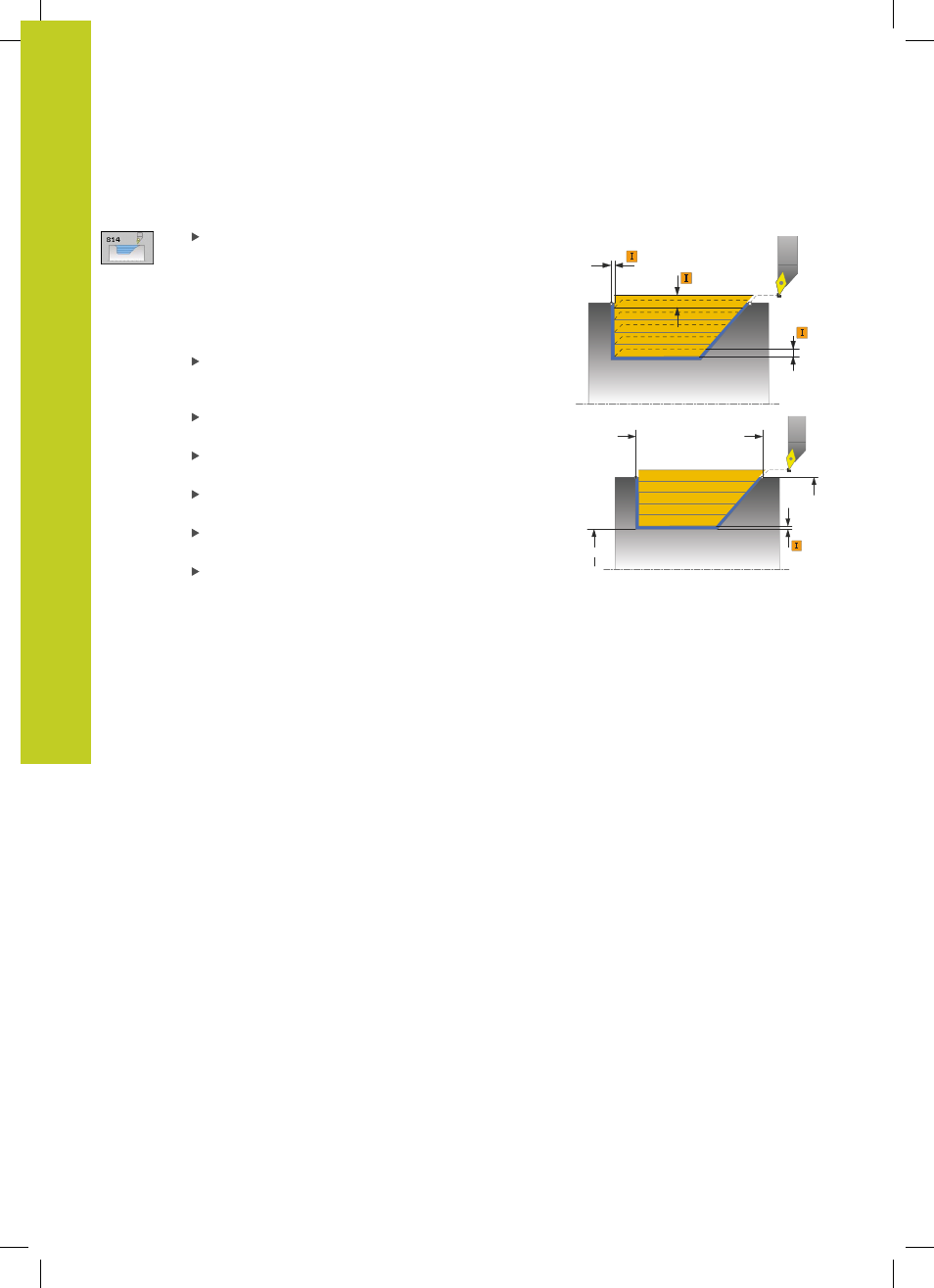

Q460
Q463
Q484
Ø Q493
Ø Q491
Ø Q483
Q494
Q492
