Циклы: преобразования координат
11.1 Основы
11
256
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
11.1
Основы
Обзор
С помощью преобразования координат ЧПУ может
использовать однажды запрограммированную траекторию
в разных местах обрабатываемой детали с измененным
положением и размером. ЧПУ предлагает следующие циклы
преобразования координат:

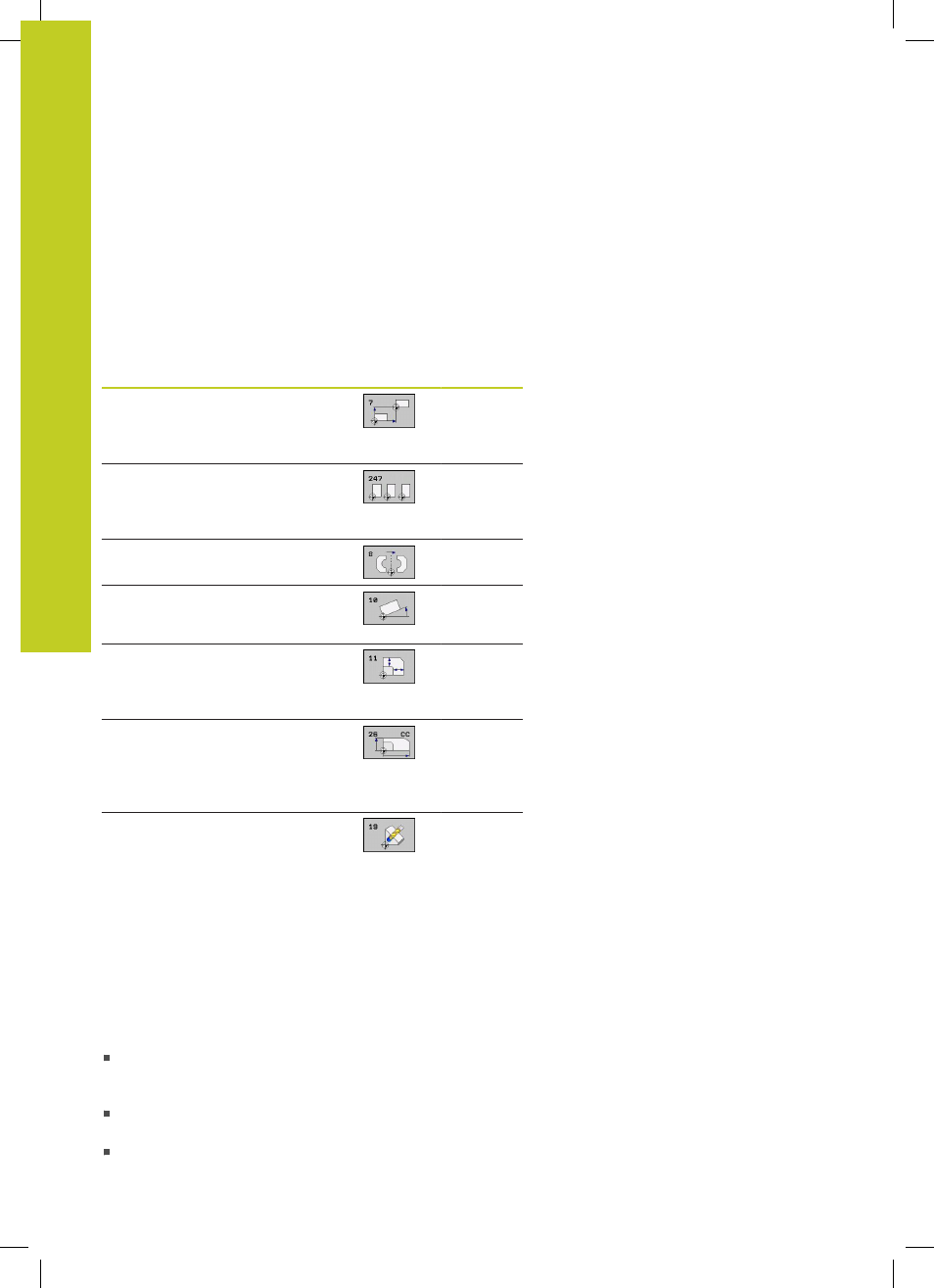

Цикл
Softkey
Стр.
7 НУЛЕВАЯ ТОЧКА
Смещение траектории
непосредственно в программе или
через таблицу нулевых точек
247 УСТАНОВКА ОПОРНОЙ
ТОЧКИ
Установка опорной точки в ходе
работы программы
8 ОТРАЖЕНИЕ
Отражение контура
10 ВРАЩЕНИЕ
Вращение траекторий в плоскости
обработки
11 КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ
Уменьшение или увеличение
контура
26 ОСЕВОЙ КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ
Уменьшение или увеличение
траекторий с помощью осевых
коэффициентов масштабирования
19 ОБЛАСТЬ ОБРАБОТКИ
Обработка в наклоненной
системе координат для станков
с поворотными головками и/или
поворотными столами
Активация преобразования координат
Начало действия: преобразование координат действует с
момента его определения, то есть, его вызов не производится.
Он остается активным до тех пор, пока не будет отменен или
не будет определен заново.
Сброс преобразования координат:
Заново определите цикл со значениями для
основных режимов работы, например, коэффициент
масштабирования 1,0
Выполните дополнительные функции M2, M30 или кадр END
PGM (зависит от параметра станка clearMode)
Выберите новую программу
