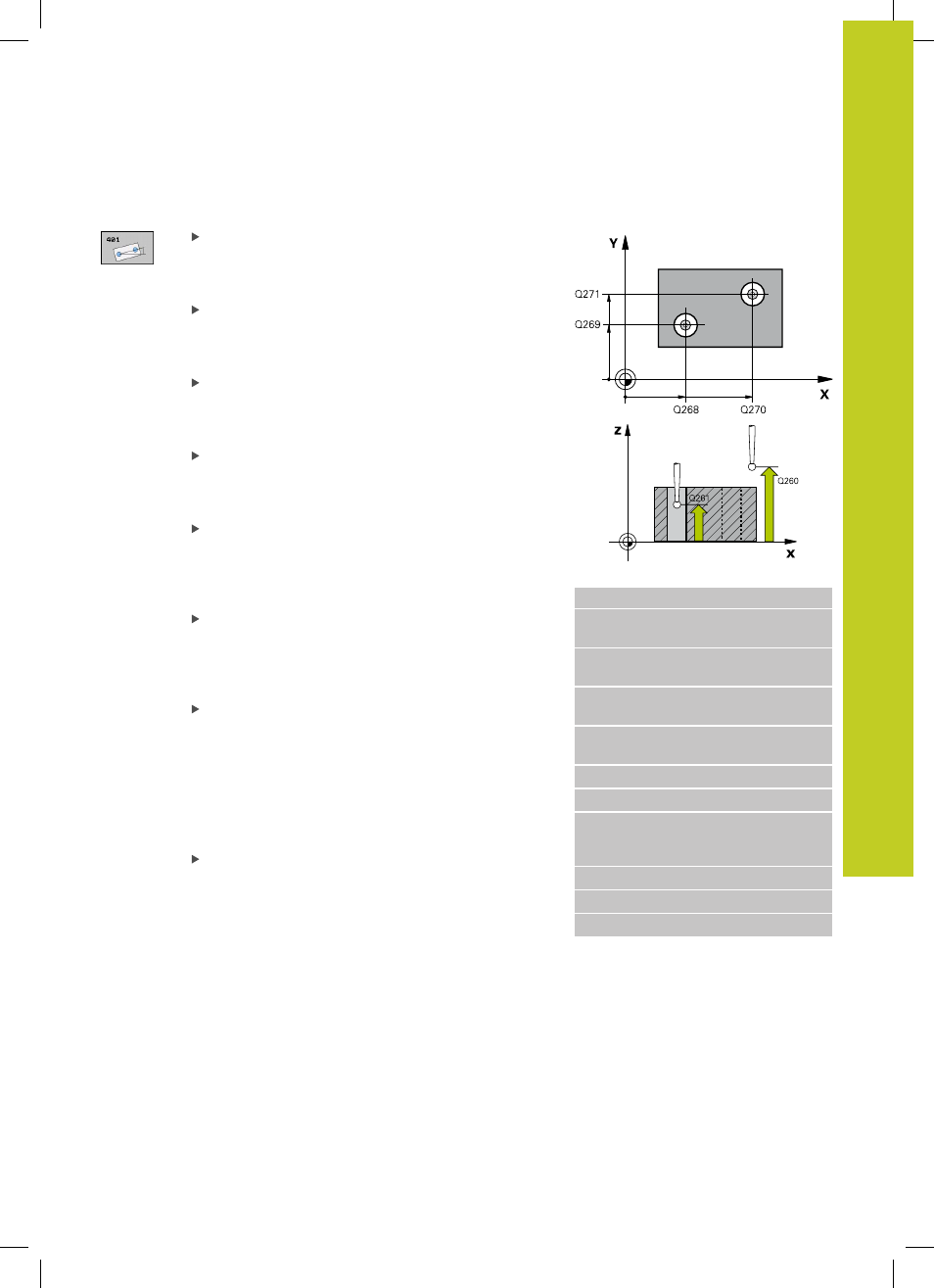

РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ через два отверстия
(Цикл 401, DIN/ISO: G401)
15.3
15
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
421
Параметры цикла
1-е отверстие: центр по 1-ой оси
Q268
(абсолютно): центр первого отверстия по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1-е отверстие: центр по 2-ой оси
Q269
(абсолютно): центр первого отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
2-е отверстие: центр по 1-ой оси
Q270
(абсолютно): центр второго отверстия по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
2-е отверстие: центр по 2-ой оси
Q271
(абсолютно): центр второго отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Предустановка угла вращения
Q307
(абсолютная если угол должен измеряться
не относительно главной оси, а относительно
произвольной прямой, то необходимо ввести
угол опорной прямой. В этом случае ЧПУ
определяет для разворота плоскости разность
между измеренным значением и углом базовой
прямой. Диапазон ввода от -360.000 до 360.000
Номер предустановки в таблице
Q305: введите
омер в таблицу предустановок, под которым
система ЧПУ должна сохранить полученный
разворот плоскости обработки. При вводе
Q305=0 ЧПУ записывает измеренный разворот
плоскости обработки в меню ROT ручного
режима работы. Параметр не действует, если
разворот должен компенсироваться путем
поворота круглого стола (Q402=1). В этом случае
значение разворота не сохраняется как угол.
Диапазон ввода от 0 до 2999
Кадры УП
5 TCH PROBE 401 ROT 2 ОТВЕРСТИЯ
Q268=-37
;1. СЕРЕДИНА 1-ОЙ
ОСИ
Q269=+12
;1. СЕРЕДИНА 2-ОЙ
ОСИ
Q270=+75
;2. СЕРЕДИНА 1-ОЙ
ОСИ
Q271=+20
;2. СЕРЕДИНА 2-ОЙ
ОСИ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q307=0
;ПРЕДУСТ.ПОВОРОТ
ФОНА УГОЛ
ПОВОРОТА
Q305=0
;№ В ТАБЛИЦЕ
Q402=0
;КОМПЕНСАЦИЯ
Q337=0
;УСТАНОВКА НУЛЯ
