Циклы обработки: нарезание резьбы / резьбофрезерование
4.7
РЕЗЬБОФРЕЗЕРОВАНИЕ ЗЕНКЕРОВАНИЕМ (цикл 263, DIN/ISO:
G263)
4
122
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

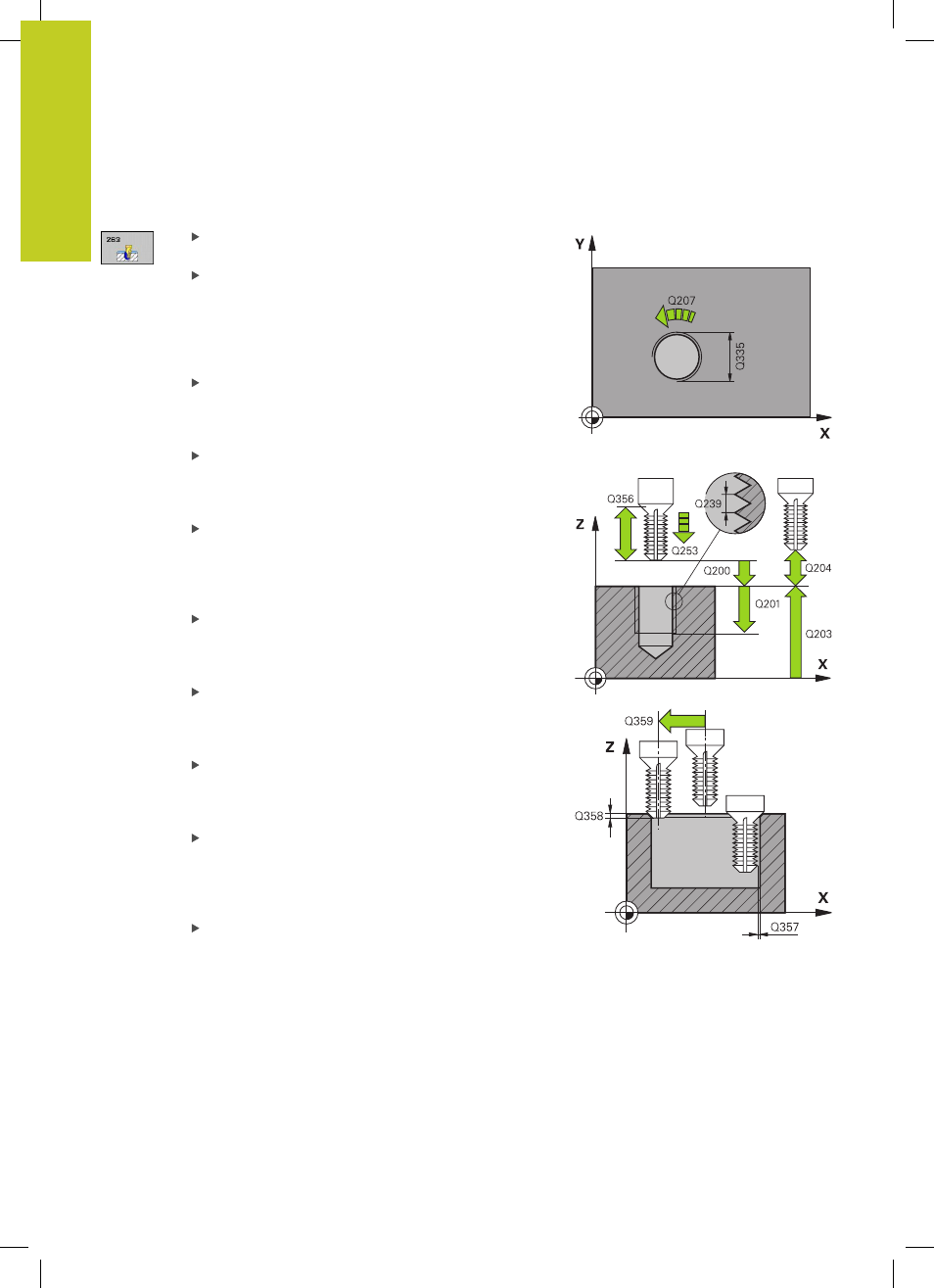

Параметры цикла
Заданный диаметр
Q335: диаметр резьбы.
Диапазон ввода: от 0 до 99999,9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+
= правая резьба
–
= левая резьба Диапазон ввода от -99.9999 до
99.9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Глубина зенкерования
Q356: (в инкрементах):
расстояние между поверхностью заготовки и
вершиной инструмента. Диапазон ввода от
-99999.9999 до 99999.9999
Подача предварительного позиционирования
Q253: скорость перемещения инструмента
при врезании в заготовку или при выходе из
заготовки в мм/мин Диапазон ввода: от 0 до
99999,9999 или через FMAX, FAUTO
Вид фрезерования
Q351: Вид фрезерования при
M3
+1
= фрезерование при подаче
–1
= фрезерование против подачи
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Безопасное расстояние сбоку
Q357 (в
инкрементах): расстояние от режущей кромки
инструмента до стенки отверстия. Диапазон
ввода: от 0 до 99999,9999
Глубина с торцевой стороны
Q358 (в
инкрементах): расстояние между поверхностью
заготовки и вершиной инструмента во время
зенкерования с торцевой стороны. Диапазон
ввода от -99999.9999 до 99999.9999
Сдвиг зенкерования с торца
Q359 (в
приращениях): Расстояние, на которое ЧПУ
перемещает заготовку из середины. Диапазон
ввода: от 0 до 99999,9999
