ОДНОЛЕЗВИЙНОЕ СВЕРЛЕНИЕ (Цикл 241, DIN/ISO: G241) 3.10
3
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
97

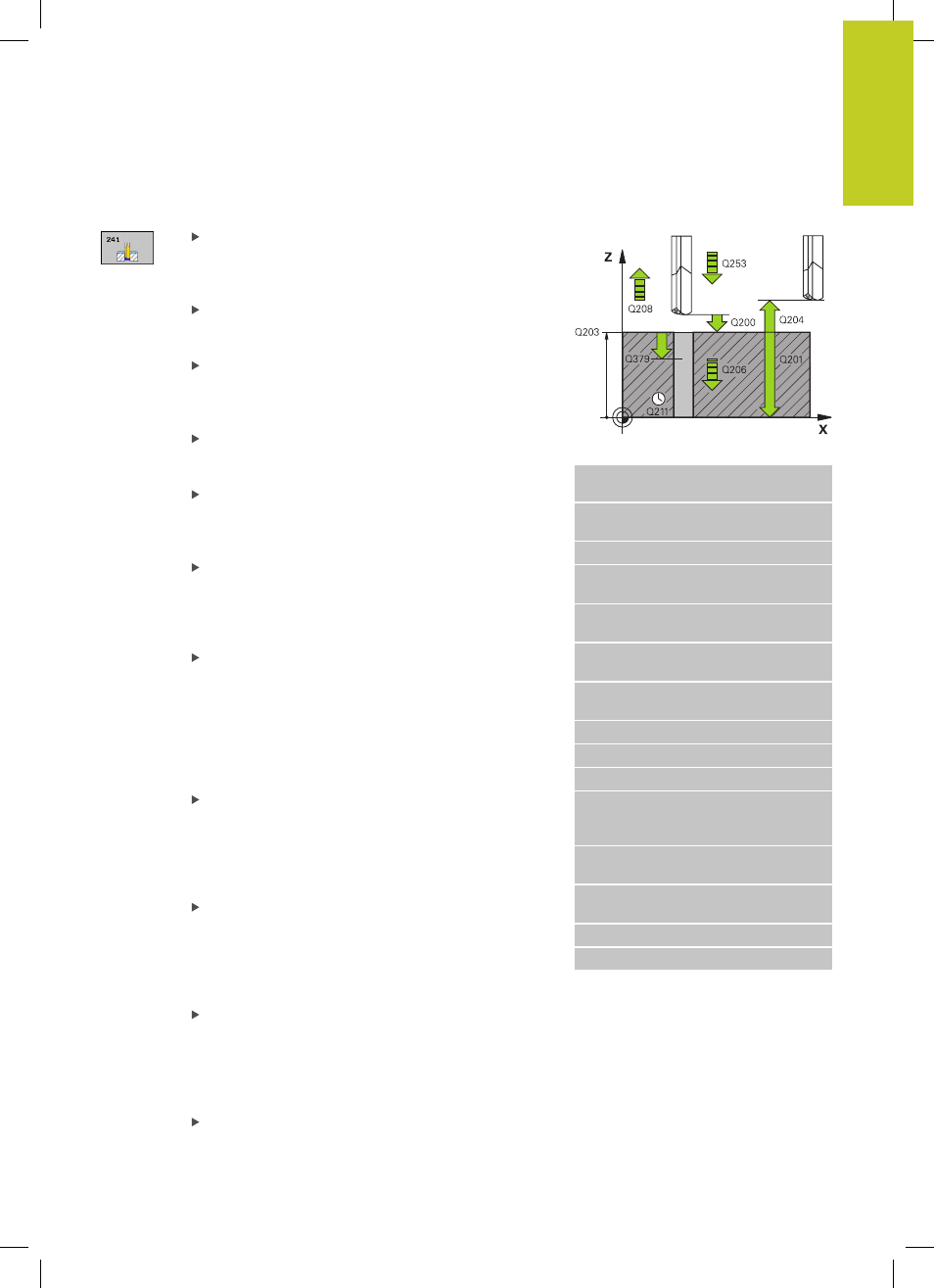

Параметры цикла
Безопасное расстояние Q200 (в приращениях):
расстояние от режущей кромки инструмента до
поверхности обрабатываемой детали Диапазон
ввода от 0 до 99999.9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия.
Диапазон ввода от -99999.9999 до 99999.9999
Подача на врезание
Q206: скорость
передвижения инструмента при сверлении в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Время выдержки внизу
Q211: время в секундах,
в течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600.0000
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999.9999
углубленная стартовая точка
Q379 (в
приращениях относительно поверхности
обрабатываемой детали): Точка старта
первоначального сверления ЧПУ производит
перемещение с подачей предварительного
позиционирования с безопасного расстояния в
точку старта, находящуюся в толще заготовки.
Диапазон ввода от 0 до 99999.9999
Подача предварительного позиционирования
Q253: скорость перемещения инструмента при
позиционировании с безопасного расстояния в
углубленную точку старта в мм/мин. Активна,
только если значение Q379 не равно 0. Диапазон
ввода от 0 до 99999,999 или через FMAX, FAUTO
Подача обратного хода
Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если задается значение
Q208=0, ЧПУ отводит инструмент с подачей,
заданной параметром Q206. Диапазон ввода от 0
до 99999,999 или через FMAX, FAUTO
Напр. вращ. при вх/вых. (3/4/5)
Q426:
направление вращения инструмента при входе и
выходе из отверстия. Заданное значение:
3 : Шпиндель вращается при помощи М3
4 : Шпиндель вращается при помощи М4
5 : Движение со стоящим шпинделем
Скорость вращения шпинделя при вх/вых.
Q427: скорость вращения инструмента при входе
и выходе из отверстия. Диапазон ввода от 0 до
99999
Кадры УП
11CYCL DEF 241 ОДНОЛЕЗВИЙНОЕ
СВЕРЛЕНИЕ
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q203=+100 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q379=7.5 ;ТОЧКА СТАРТА
Q253=750 ;ПОДАЧА ПРЕДПОЗИЦ.
Q208=1000 ;ПОДАЧА ОТВОДА
Q426=3 ;НАПРАВЛЕНИЕ
ВРАЩЕНИЯ
ШПИНДЕЛЯ
Q427=25 ;СКОРОСТЬ ВРАЩЕНИЯ
ВХ./ВЫХ.
Q428=500 ;СКОРОСТЬ ВРАЩЕНИЯ
ПРИ СВЕРЛЕНИИ
Q429=8 ;ОХЛАЖДЕНИЕ ВКЛ.
Q430=9 ;ОХЛАЖДЕНИЕ ВЫКЛ.
