Страница 183: Примеры программ 6.4
Примеры программ
6.4
6
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
183
6.4
Примеры программ

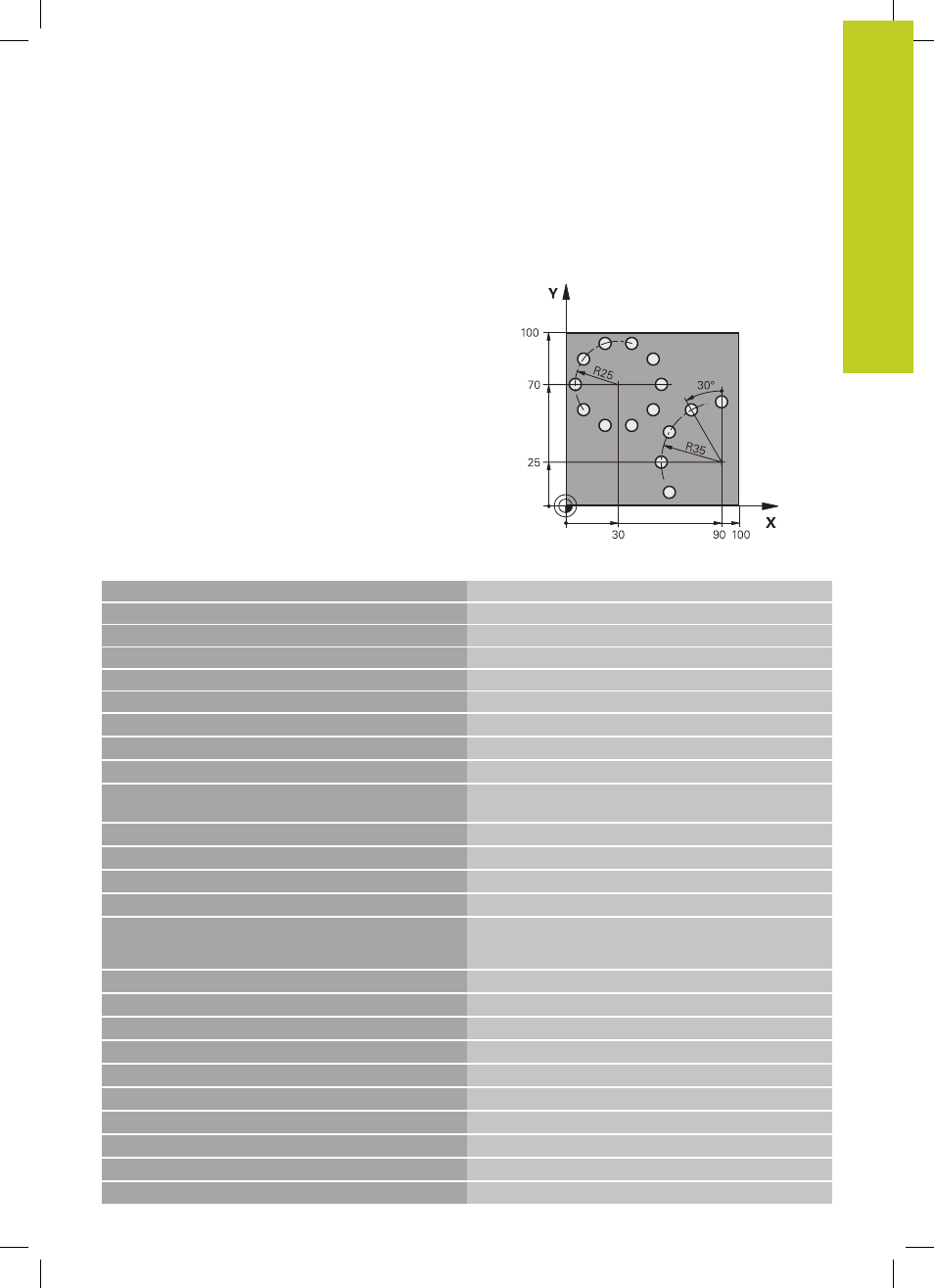

Пример: группа отверстий на окружности
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Вызов инструмента
4 L Z+250 R0 FMAX M3
Отвод инструмента
5 CYCL DEF 200 СВЕРЛЕНИЕ
Определение цикла "Сверление"
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15
;ГЛУБИНА
Q206=250
;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q202=4
;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q210=0
;В.ПРЕБЫВАНИЯ ВВЕРХУ
Q203=+0
;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q204=0
;2-ОЕ БЕЗОПАСНОЕ РАССТОЯНИЕ
Q211=0.25
;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
6 CYCL DEF 220 ГР.ОТВ. НА ОКРУЖНОСТИ
Определение цикла группы отверстий на окружности
1, CYCL 200 вызывается автоматически, Q200, Q203 и
Q204 действуют из цикла 220
Q216=+30
;СЕРЕДИНА 1-ОЙ ОСИ
Q217=+70
;СЕРЕДИНА 2-ОЙ ОСИ
Q244=50
;ДИАМЕТР ДЕЛИТЕЛЬНОЙ
Q245=+0
;УГОЛ СТАРТА
Q246=+360
;КОНЕЧНЫЙ УГОЛ
Q247=+0
;ШАГ УГЛА
Q241=10
;КОЛ-ВО ОБРАБОТОК
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0
;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q204=100
;2-ОЕ БЕЗОПАСНОЕ РАССТОЯНИЕ
