Циклы измерительных щупов: специальные функции

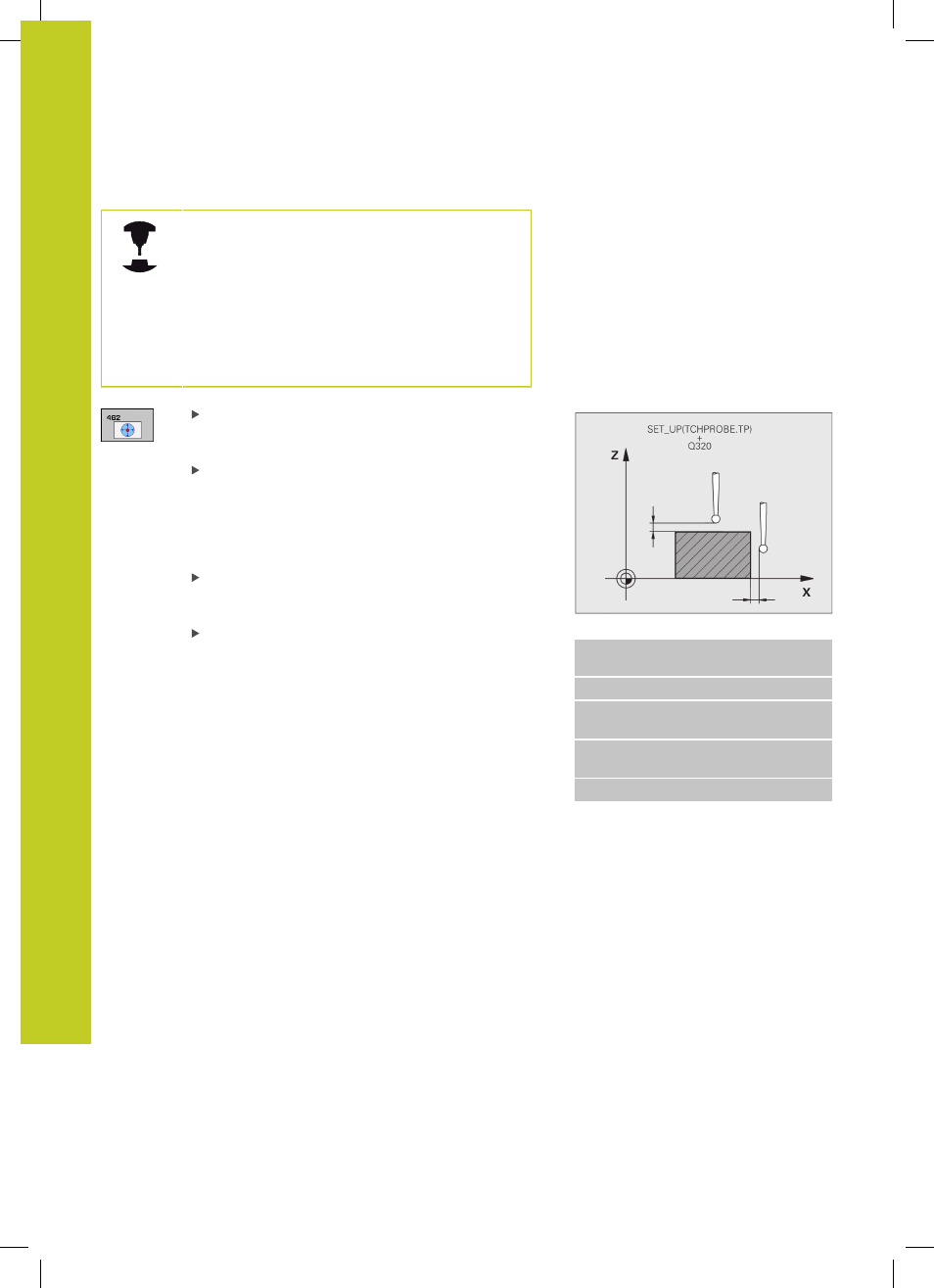

18.7 КАЛИБРОВКА ВНУТРЕННЕГО РАДИУСА TS (Цикл 462, DIN/ISO:
G462)
18
558
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Система ЧПУ должна быть подготовлена
производителем станка к определению смещения
центра наконечника щупа. Соблюдайте указания
инструкции по обслуживанию станка!
В измерительных системах HEIDENHAIN
предварительно определен параметр
ориентации Вашей системы измерения. Прочие
измерительные системы настраиваются
производителем станка.
РАДИУС КОЛЬЦА Q407: Диаметр
регулировочного кольца. Диапазон ввода: от 0 до
99,9999
BEZOP. RASST.
Q320 (в приращениях):
Дополнительное расстояние между точкой
измерения и измерительным шариком. Q320
прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода: от 0 до 99999,9999
КОЛИЧЕСТВО ИЗМЕРЕНИЙ
Q407 (абсолютное):
Количество точек измерения на диаметре.
Диапазон ввода: от 0 до 8
НАЧАЛЬНЫЙ УГОЛ
Q325 (абсолютный): угол
между главной осью плоскости обработки и
первой точкой измерения. Диапазон ввода: от 0
до 360,0000
Кадры УП
5 TCH PROBE 462 TS КАЛИБРОВКА В
КОЛЬЦЕ
Q407=+5 ;РАДИУС КОЛЬЦА
Q320=+0 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q423=+8 ;КОЛИЧЕСТВО
ИЗМЕРЕНИЙ
Q380=+0 ;ОТСЧЕТНЫЙ УГОЛ
