Циклы обработки: описание контура формулой
9.1 SL-Zyklen mit komplexer Konturformel
9
232
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Überlagerte Konturen
Система ЧПУ распознает запрограммированный контур
как карман. С помощью функций формулы контура можно
преобразовать контур в остров
Карманы и острова можно соединять друг с другом, создавая
новый контур. Таким образом, можно увеличить поверхность
кармана путем наложения другого кармана либо уменьшить
размеры острова.
Подпрограммы: перекрывающие друг друга карманы
Последующие примеры программ - это
программы описания контура, заданные в
программе определения контура. Программа
определения контура в свою очередь вызывается
через функцию SEL CONTOUR в главной
программе.

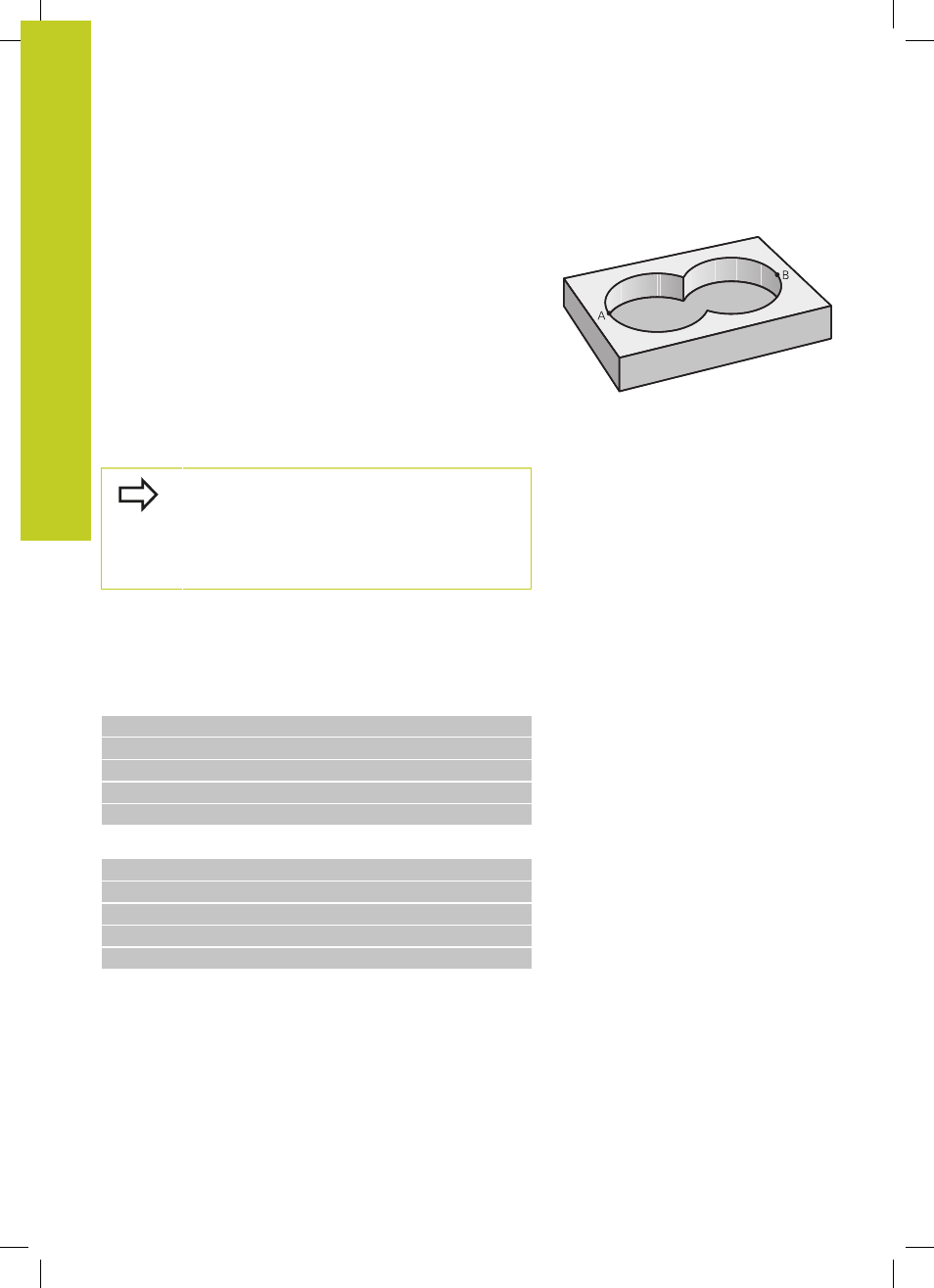

Карманы A и B перекрывают друг друга.
Система ЧПУ рассчитывает точки пересечения S1 и S2, их не
надо больше программировать.
Карманы программируются как окружности.
Программа описания контура 1: карман А
0 BEGIN PGM TASCHE_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM TASCHE_A MM
Программа описания контура 2: карман В
0 BEGIN PGM TASCHE_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM TASCHE_B MM
