SL-Zyklen mit komplexer Konturformel 9.1
9
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
233

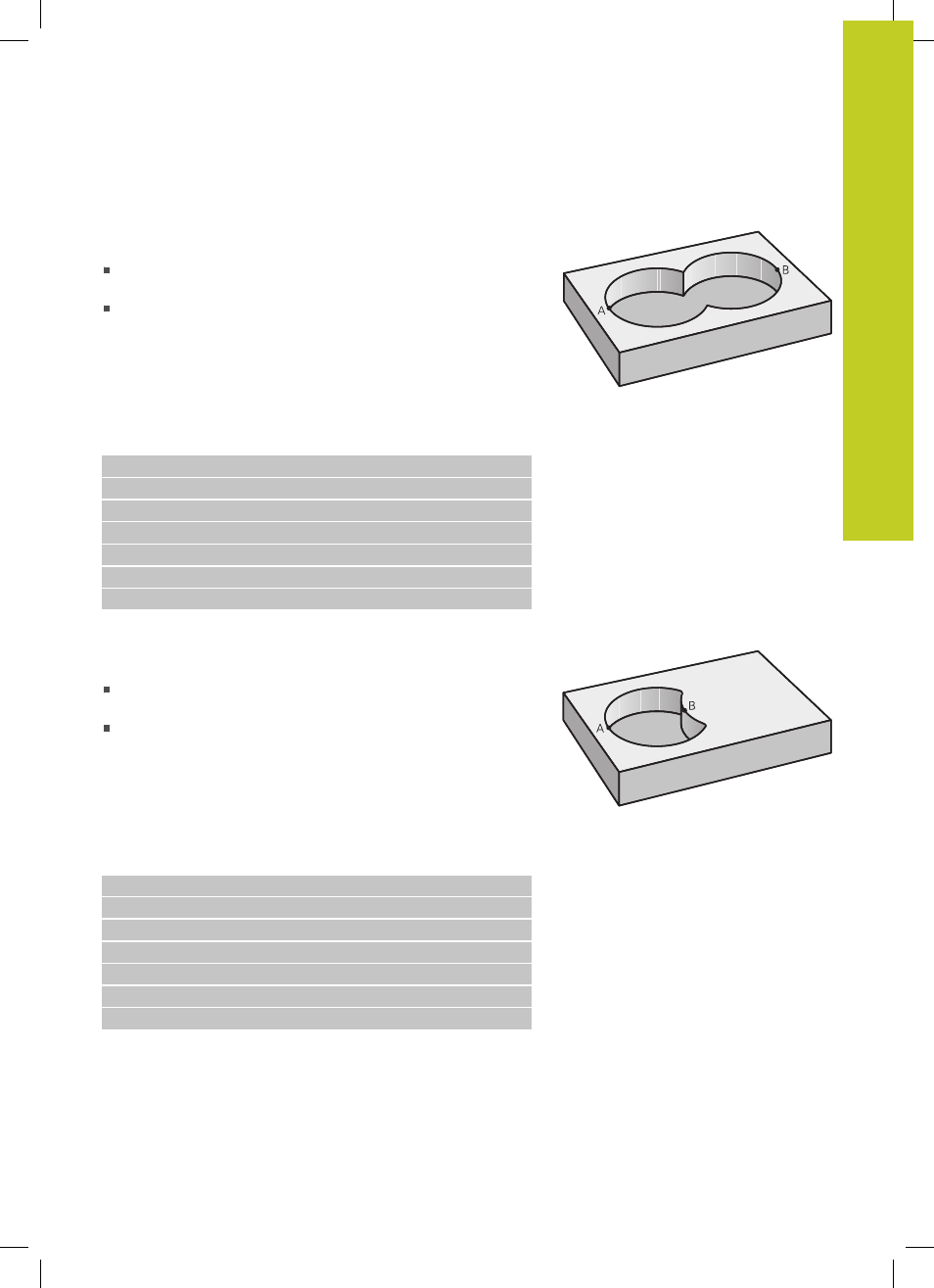

“Суммарная ”-площадь
Должны обрабатываться обе поверхности A и B, включая
поверхность перекрытия:
Поверхности A и B должны программироваться в отдельных
программах без поправки на радиус
В формуле контура поверхности A и B пересчитываются с
помощью функции “Объединение“
Программа определения контура:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
“Разностная” площадь
Поверхность A должна обрабатываться за исключением
перекрытого поверхностью B участка:
Поверхности A и B должны программироваться в отдельных
программах без поправки на радиус
В формуле контура поверхность B вычитается с помощью
функции вырезания из поверхности A
Программа определения контура:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
