ПЛОЩАДЬ РЕГУЛИРОВАНИЯ (Цикл 231, DIN/ISO: G231) 10.3
10
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
247

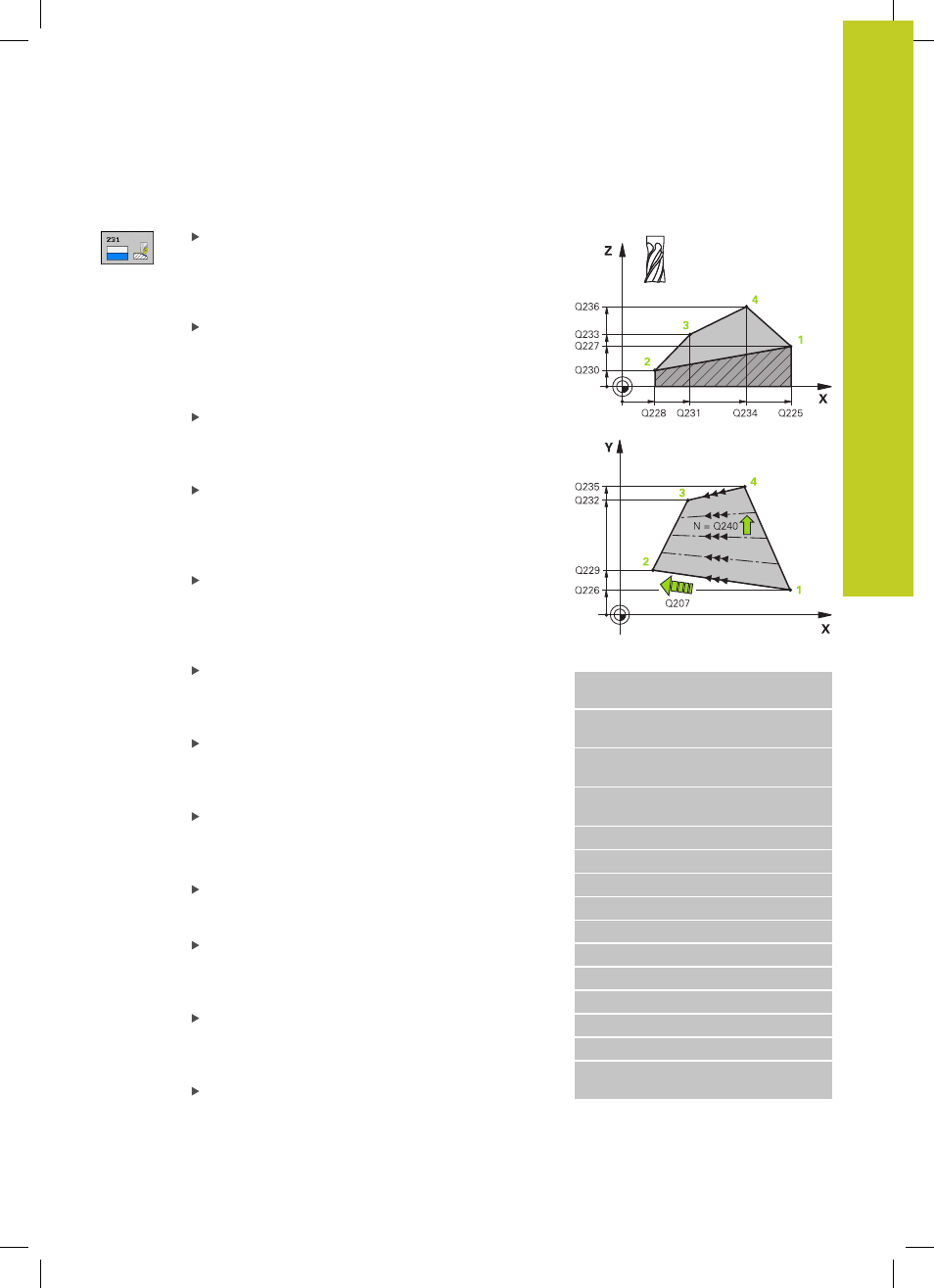

Параметры цикла
Начальная точка 1-ой оси
Q225 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Начальная точка 2-ой оси
Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Начальная точка 3-й оси
Q227 (абсолютная):
координата начальной точки построчно
фрезеруемой поверхности по оси шпинделя.
Диапазон ввода от -99999.9999 до 99999.9999
2-я точка 1-ой оси
Q228 (абсолютная):
координата конечной точки построчно
фрезеруемой поверхности по главной оси
плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
2-я точка 2-ой оси
Q229 (абсолютная):
координата конечной точки построчно
фрезеруемой поверхности по вспомогательной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
2-я точка 3-й оси
Q230 (абсолютная):
координата конечной точки построчно
фрезеруемой поверхности по оси шпинделя.
Диапазон ввода от -99999.9999 до 99999.9999
3-ая точка 1-ой оси
Q231 (абсолютная):
координата точки
3
по главной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
3-ая точка 2-ой оси
Q232 (абсолютная):
координата точки
3
по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
3-ья точка 3-ей оси
Q233 (абсолютная):
Координаты точки
3
на оси шпинделя. Диапазон
ввода от -99999.9999 до 99999.9999
4-ая точка 1-ой оси
Q234 (абсолютная):
координата точки
4
по главной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
4-ая точка 2-ой оси
Q235 (абсолютная):
координата точки
4
по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
4-ая точка 3-ей оси
Q236 (абсолютная):
Координаты точки
4
на оси шпинделя. Диапазон
ввода от -99999.9999 до 99999.9999
Кадры УП
72CYCL DEF 231 ЛИНЕЙЧАТАЯ
ПОВЕРХНОСТЬ
Q225=+0
;НАЧАЛЬНАЯ ТОЧКА
1АЯ ОСЬ
Q225=+5
;НАЧАЛЬНАЯ ТОЧКА
2АЯ ОСЬ
Q225=-2
;НАЧАЛЬНАЯ ТОЧКА
3АЯ ОСЬ
Q228=+100
;2-АЯ ТОЧКА 1-ОЙ ОСИ
Q229=+15
;2-АЯ ТОЧКА 2-ОЙ ОСИ
Q230=+5
;2-АЯ ТОЧКА 3-ЕЙ ОСИ
Q231=+15
;3-АЯ ТОЧКА 1-ОЙ ОСИ
Q232=+125
;3-АЯ ТОЧКА 2-ОЙ ОСИ
Q233=+25
;3-АЯ ТОЧКА 3-ОЙ ОСИ
Q234=+15
;4-АЯ ТОЧКА 1-ОЙ ОСИ
Q235=+125
;4-АЯ ТОЧКА 2-ОЙ ОСИ
Q236=+25
;4-АЯ ТОЧКА 3-ЕЙ ОСИ
Q240=40
;ЧИСЛО ШАГОВ
Q206=500
;ПОДАЧА ПРИ
ФРЕЗЕРОВАНИИ
