КРУГЛАЯ ВЫЕМКА (Цикл 254, DIN/ISO: G254) 5.5
5
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
161
Угол раскрытия канавки Q248 (в инкрементах):
введите угол раскрытия канавки. Диапазон ввода
от 0 до 360,000
Шаг угла
Q378 (в инкрементах): угол, на который
поворачивается вся канавка. Центр вращения
лежит в центре сегмента. Диапазон ввода: от
-360,000 до 360,000
Количество проходов
Q377: количество
проходов на сегменте. Диапазон ввода от 1 до
99999
Перемещение при фрезеровании
Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Вид фрезерования
Q351: Вид фрезерования при
M3
+1 = фрезерование при подаче
–1 = фрезерование против подачи
PREDEF : ЧПУ использует значение из GLOBAL
DEF

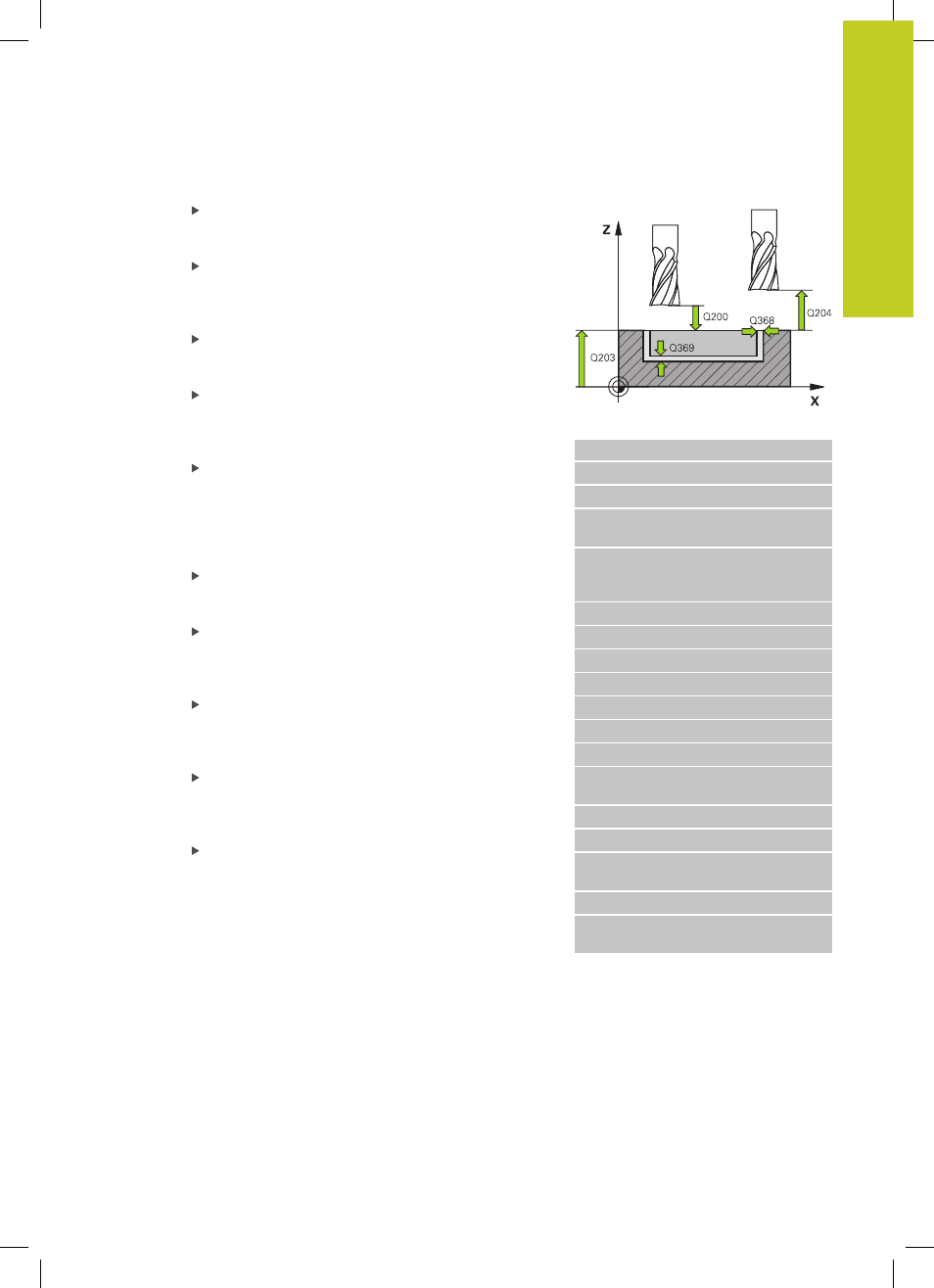

Глубина
Q201 (в инкрементах): расстояние от
поверхности заготовки до дна канавки. Диапазон
ввода: от -99999,9999 до 99999,9999
Глубина врезания
Q202 (в инкрементах):
величина, на которую инструмент каждый раз
производит врезание; введите значение больше
0. Диапазон ввода: от 0 до 99999,9999
Припуск на чистовую обработку на глубине
Q369 (в инкрементах): припуск на чистовую
обработку глубины. Диапазон ввода: от 0 до
99999,9999
Подача врезания на глубину
Q206: скорость
движения инструмента при врезании на глубину
в мм/мин. Диапазон ввода от 0 до 99999,999,
либо через FAUTO, FU, FZ
Врезание при чистовой обработке
Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода: от 0 до 99999,9999
Кадры УП
8 CYCL DEF 254 КРУГЛ. КАНАВКА
Q215=0 ;ОБЬЁМ ОБРАБОТКИ
Q219=12 ;ШИРИНА ВЫЕМКИ
Q368=0.2 ;ПРИПУСК НА
СТОРОНЕ
Q374=80 ;ДИАМЕТР
ДЕЛИТЕЛЬНОЙ
ОКРУЖНОСТИ
Q367=0 ;ОСНОВА ДЛЯ ВЫЕМКИ
Q216=+50 ;СЕРЕДИНА 1-ОЙ ОСИ
Q217=+50 ;СЕРЕДИНА 2-ОЙ ОСИ
Q376=+45 ;УГОЛ СТАРТА
Q248=90 ;УГОЛ РАСТВОРА
Q378=0 ;ШАГ УГЛА
Q377=1 ;КОЛ-ВО ОБРАБОТОК
Q207=500 ;ПОДАЧА
ФРЕЗЕРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5 ;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
