ТОЧЕЧНЫЙ ОБРАЗЕЦ НА ОКРУЖНОСТИ (Цикл 220, DIN/ISO:
G220)
6.2
6
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
179

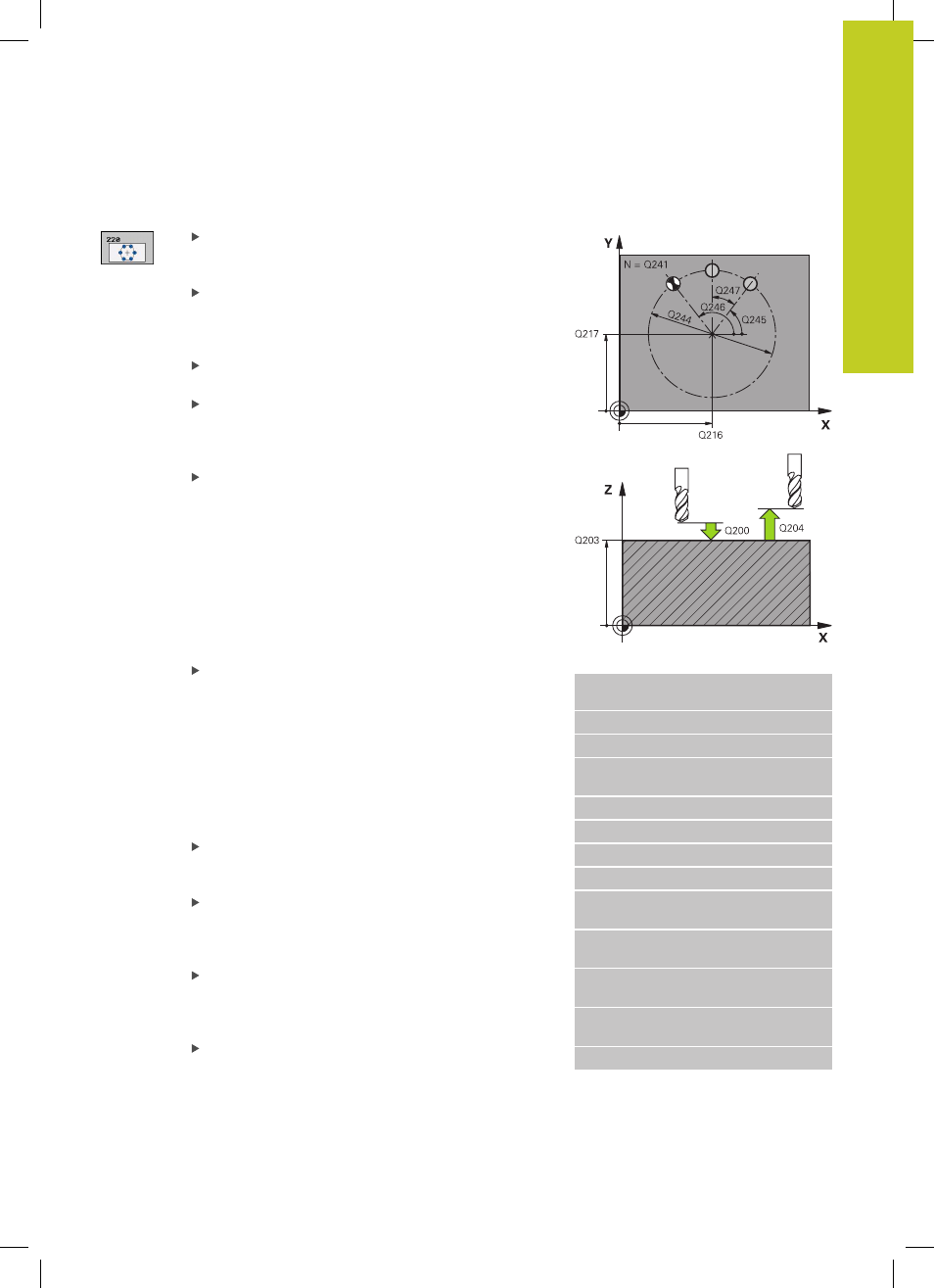

Параметры цикла
Центр 1-й оси Q216 (абсолютный): центр
сегмента на главной оси плоскости обработки.
Диапазон ввода: от -99999,9999 до 99999,9999
Центр 2-й оси
Q217 (абсолютный): центр
сегмента на вспомогательной оси плоскости
обработки. Диапазон ввода: от -99999,9999 до
99999,9999
Диаметр сегмента
Q244: диаметр сегмента.
Диапазон ввода от 0 до 99999,9999
Начальный угол
Q245 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта первой обработки на сегменте. Диапазон
ввода от -360,000 до 360,000
Конечный угол
Q246 (абсолютный): угол
между главной осью плоскости обработки
и точкой старта последней обработки на
сегменте (не действует для полного круга);
значение конечного угла не должно быть равным
начальному углу; если значение конечного угла
больше значения начального угла, обработка
выполняется против часовой стрелки; в
противном случае обработка происходит по
часовой стрелке Диапазон ввода: от -360,000 до
360,000
Шаг угла
Q247 (в инкрементах): угол между
двумя обработками на сегменте; если шаг угла
равен нулю, то ЧПУ рассчитывает шаг угла на
основании значений начального угла, конечного
угла и количества проходов; если введено
значение для шага угла, не равное нулю, ЧПУ не
принимает во внимание значение конечного угла;
знак (+/-) перед значением шага угла определяет
направление обработки (– = по часовой стрелке)
Диапазон ввода: от -360,000 до 360,000
Количество проходов
Q241: количество
проходов на сегменте. Диапазон ввода от 1 до
99999
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода: от 0 до 99999,9999
NC-кадры
53 CYCL DEF 220 ГР.ОТВ. НА
ОКРУЖНОСТИ
Q216=+50 ;СЕРЕДИНА 1-ОЙ ОСИ
Q217=+50 ;СЕРЕДИНА 2-ОЙ ОСИ
Q244=80 ;ДИАМЕТР
ДЕЛИТЕЛЬНОЙ
Q245=+0 ;УГОЛ СТАРТА
Q246=+360 ;КОНЕЧНЫЙ УГОЛ
Q247=+0 ;ШАГ УГЛА
Q241=8 ;КОЛ-ВО ОБРАБОТОК
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q203=+30 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q301=1 ;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q365=0 ;ВИД ПРОЦЕССА
