SL-Zyklen mit komplexer Konturformel 9.1
9
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
235

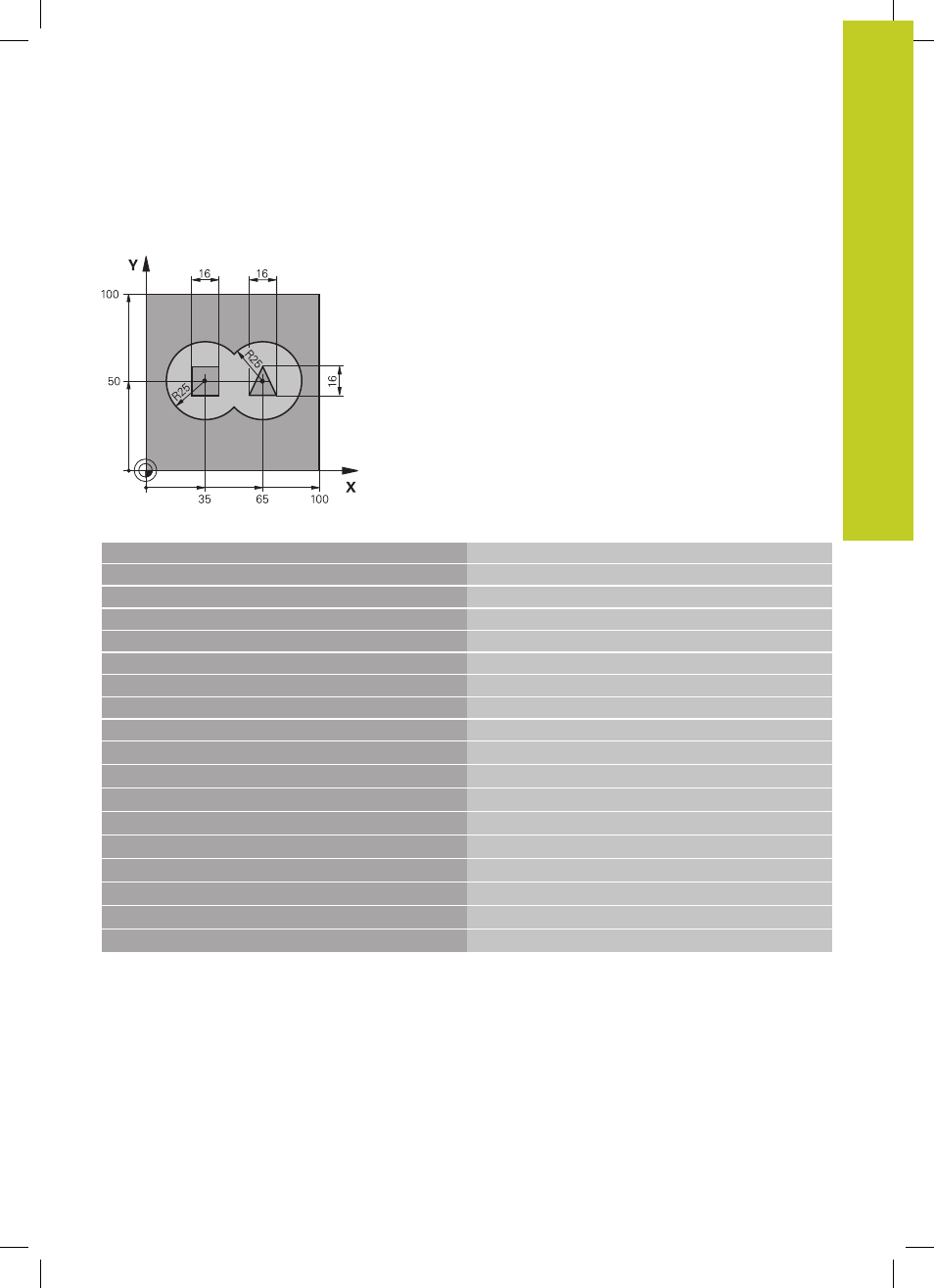

Пример: накладывающиеся контуры с формулой
контура, черновая и чистовая обработка
0 BEGIN PGM KONTUR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Определение инструмента черновая фреза
4 TOOL DEF 2 L+0 R+3 Определение инструмента чистовая фреза
5 TOOL CALL 1 Z S2500 Вызов инструмента черновая фреза
6 L Z+250 R0 FMAX Отвод инструмента
7 SEL CONTOUR “MODEL“ Программа определения контура
8 CYCL DEF 20 КОНТУР-ПАРАМЕТРЫ Определение общих параметров обработки
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0.5 ;AUFMASS SEITE
Q4=+0.5 ;AUFMASS TIEFE
Q5=+0 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+100 ;SICHERE HOEHE
Q8=0.1 ;RUNDUNGSRADIUS
Q9=-1 ;DREHSINN
