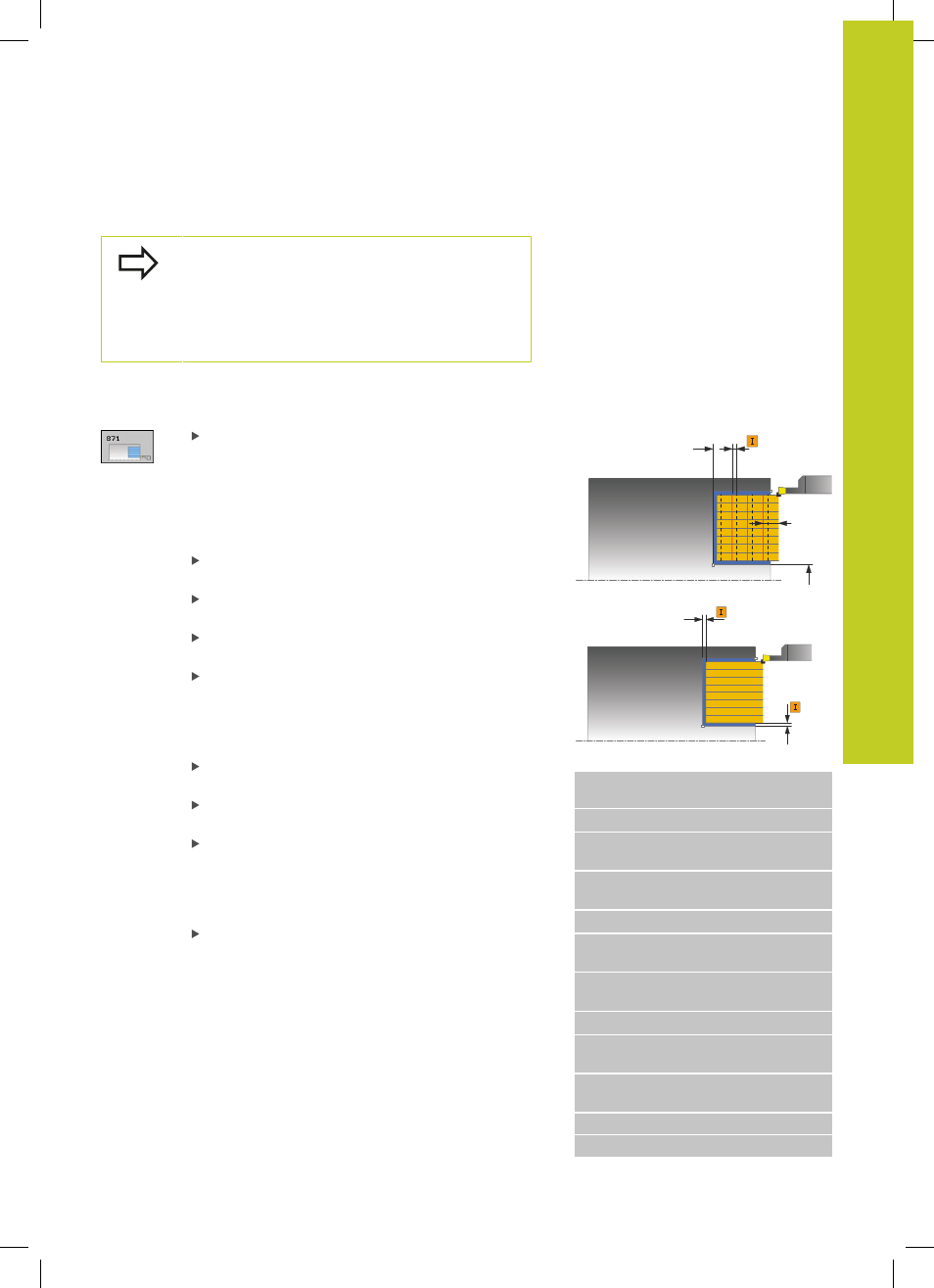

ВЫТАЧИВАНИЕ КАНАВКИ ПО ОСИ
(цикл 871, DIN/ISO: G871)
13.25
13
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
381
Учитывайте при программировании!
Программируйте кадр позиционирования в
начальную позицию перед вызовом цикла с
поправкой на радиус R0.
Позиция инструмента при вызове цикла
определяет размер области снятия стружки
(начальная точка цикла).
Параметры цикла
Объем обработки Q215: Установить объем
обработки:
0 : черновая и чистовая обработка
1 : только черновая обработка
2 : только чистовая обработка на чистовой
размер
3 : только чистовая обработка на припуск
Безопасное расстояние Q460: зарезервировано,
в данное время функции не имеет
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Подача черновой обработки
Q478: Скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Ограничение подачи
Q463: макс. глубина
прореза за шаг
Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
Кадры УП
11CYCL DEF 871 АКСИАЛЬНАЯ
ПРОРЕЗКА
Q215=+0 ;ОБЬЁМ ОБРАБОТКИ
Q460=+2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q493=+50 ;ДИАМЕТР КОНЦА
КОНТУРА
Q494=-10 ;КОНЕЦ КОНТУРА ПО Z
Q478=+0.3 ;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q483=+0.4 ;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2 ;ПРИПУСК ПО Z
Q505=+0.2 ;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
Q463=+0 ;ОГРАНИЧЕНИЕ
ПОДАЧИ
12 L X+65 Y+0 Z+2 FMAX M303
13 CYCL CALL
