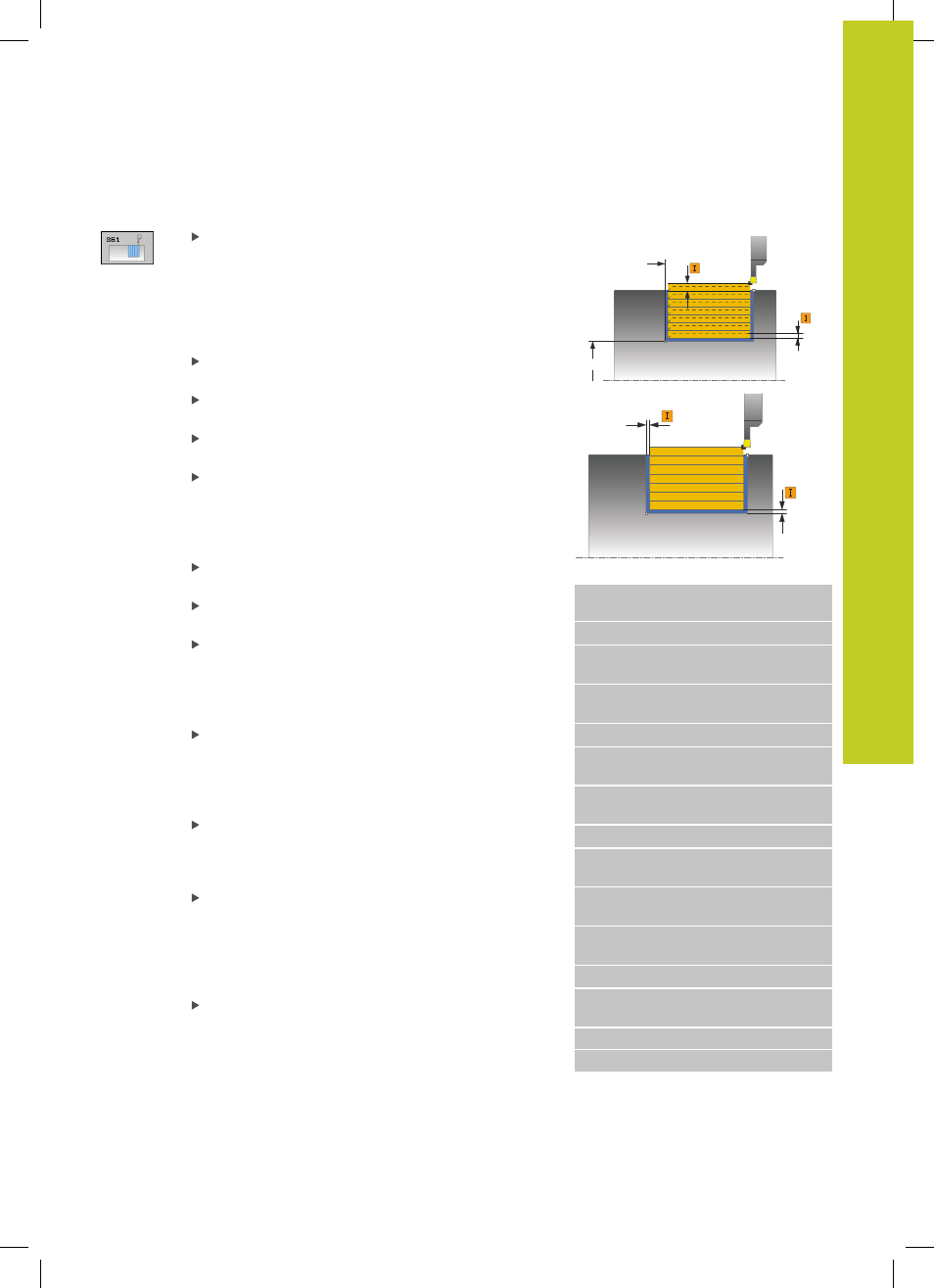

ПРОРЕЗНОЕ ВЫТАЧИВАНИЕ ПРОСТОЕ РАДИАЛЬНО
(Цикл 841, DIN/ISO: G841)
13.16
13
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
347
Параметры цикла
Объем обработки Q215: Установить объем
обработки:
0 : черновая и чистовая обработка
1 : только черновая обработка
2 : только чистовая обработка на чистовой
размер
3 : только чистовая обработка на припуск
Безопасное расстояние Q460: зарезервировано,
в данное время функции не имеет
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Подача черновой обработки
Q478: Скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Максимальная глубина резания
Q463:
максимальная подача на врезание (данные
радиуса) в радиальном направлении. Подача
распределяется равномерно, чтобы не
оставалось следов от шлифования.
Направление обработки
Q507: Направление
снятия стружки:
0 :двунаправленное (в оба направления)
1 : однонаправленное (в направлении контура)
Ширина сдвига Q508: Сокращение длины
разреза. Остаток материала в конце
предварительного прорезания срезается с
помощью хода прорезания. ЧПУ ограничивает
при необходимости запрограммированную
ширину сдвига.
Корректировка глубины
Q509: в зависимости
от материала, скорости подачи и т.д. при
обработке точением лезвие «опрокидывается».
Возникающую при этом ошибку подачи можно
скорректировать, варьируя глубину заточки.
Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
Кадры УП
11 CYCL DEF 841 ПРОРЕЗНОЕ
ТОЧЕНИЕ ПРОСТОЕ Н.
Q215=+0 ;ОБЪЕМ ОБРАБОТКИ
Q460=+2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q493=+50 ;ДИАМЕТР КОНЦА
КОНТУРА
Q494=-50 ;КОНЕЦ КОНТУРА ПО Z
Q478=+0.3 ;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q483=+0.4 ;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2 ;ПРИПУСК ПО Z
Q505=+0.2 ;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
Q463=+2 ;MAX. ГЛУБИНА
РЕЗАНИЯ
Q507=+0 ;НАПРАВЛЕНИЕ
ОБРАБОТКИ
Q508=+0 ;ШИРИНА СДВИГА
Q509=+0 ;КОРРЕКТИРОВКА
ГЛУБИНЫ
12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
