Циклы: Вращение
13.1 Циклы вращения (Версия ПО 50)
13
298
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

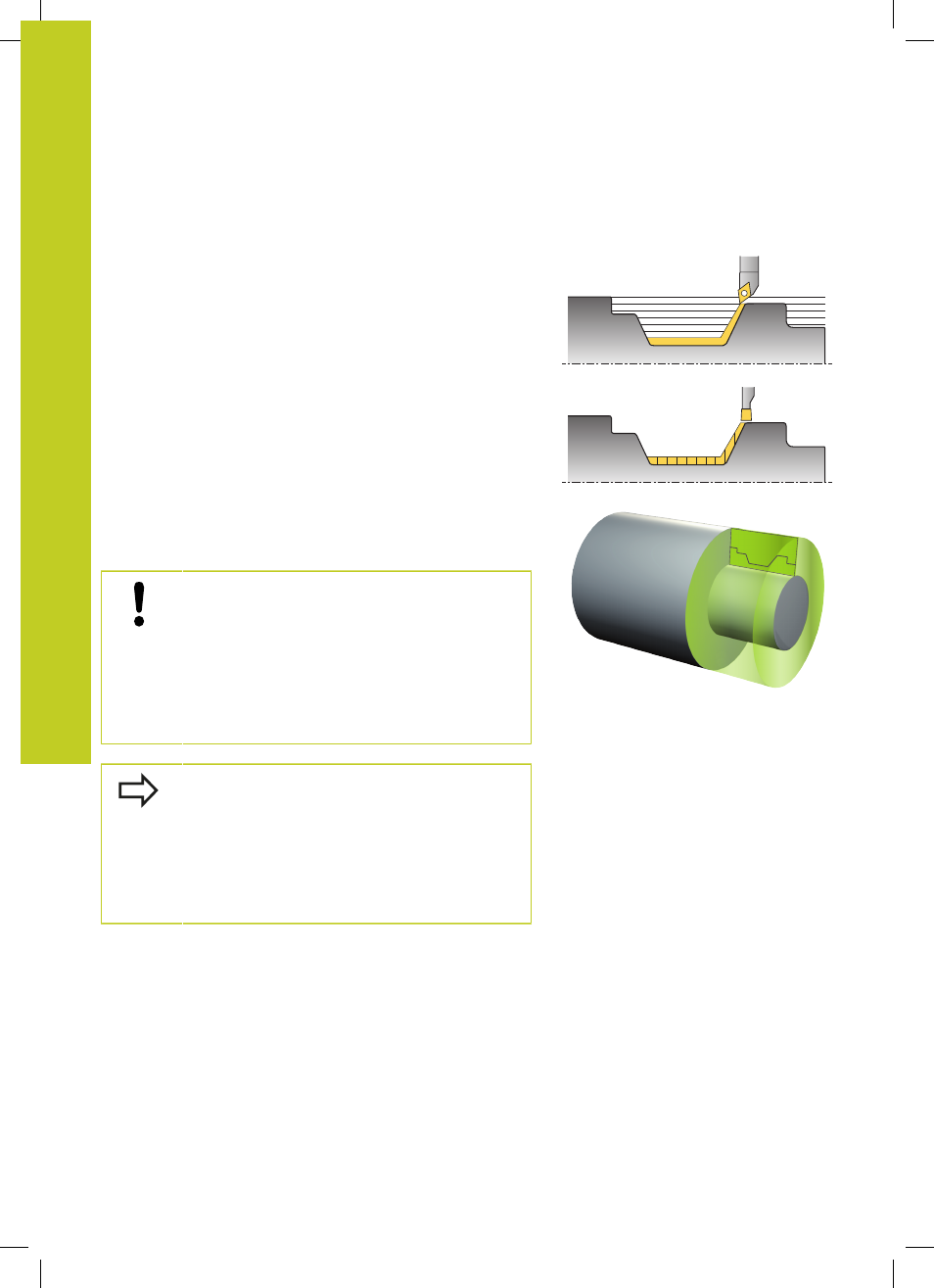

Отслеживание заготовок (ФУНКЦИОНАЛЬНЫЕ
ДАННЫЕ ЦИКЛА)
В процессе токарной обработки заготовки зачастую
обрабатываются несколькими инструментами. Часто
невозможно полностью обработать контурный элемент до
готовности, так как этого не позволяет форма инструмента
(например, при заднем разрезе). В этом случае приходится
дорабатывать отдельные части заготовок другим
инструментом. При помощи функции отслеживания заготовок
ЧПУ распознает уже обработанные области и производит
дальнейшую обработку с учетом актуального состояния.
Укороченный ход снятия стружки позволяет избежать холостых
проходов, что значительно сокращает время обработки.
Для активации режима отслеживания заготовки,
запрограммируйте функцию TURNDATA BLANK и обратитесь
к программе или подпрограмме с описанием заготовки.
Обозначенная в функции TURNDATA BLANK заготовка
определяет область, в которой следует проводить
обработку в режиме отслеживания. Для выключения режима
запрограммируйте TURNDATA BLANK OFF.
При помощи функции отслеживания заготовки
ЧПУ оптимизирует области обработки и
поступательные движения. ЧПУ следит за
поступательными и обратными движениями при
обработке отслеживаемой в настоящий момент
заготовки. Если поверхности готового изделия
выступают за пределы заготовки, то это может
привести к повреждению обрабатываемой детали
и инструмента.
Применение функции отслеживания заготовки
возможно только при цикличной обработке в
режиме поворота (FUNCTION MODE TURN)
Для отслеживания заготовки вы должны
определить закрытый контур в качестве заготовки
(начальное положение = конечное положение).
Заготовка соответствует поперечному сечению
симметричному повороту телу.
