Циклы измерительных щупов: автоматическая установка точек
привязки
16.15 Пример: Задание точки привязки к верхней грани детали и
центру окружности отверстий
16
496
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

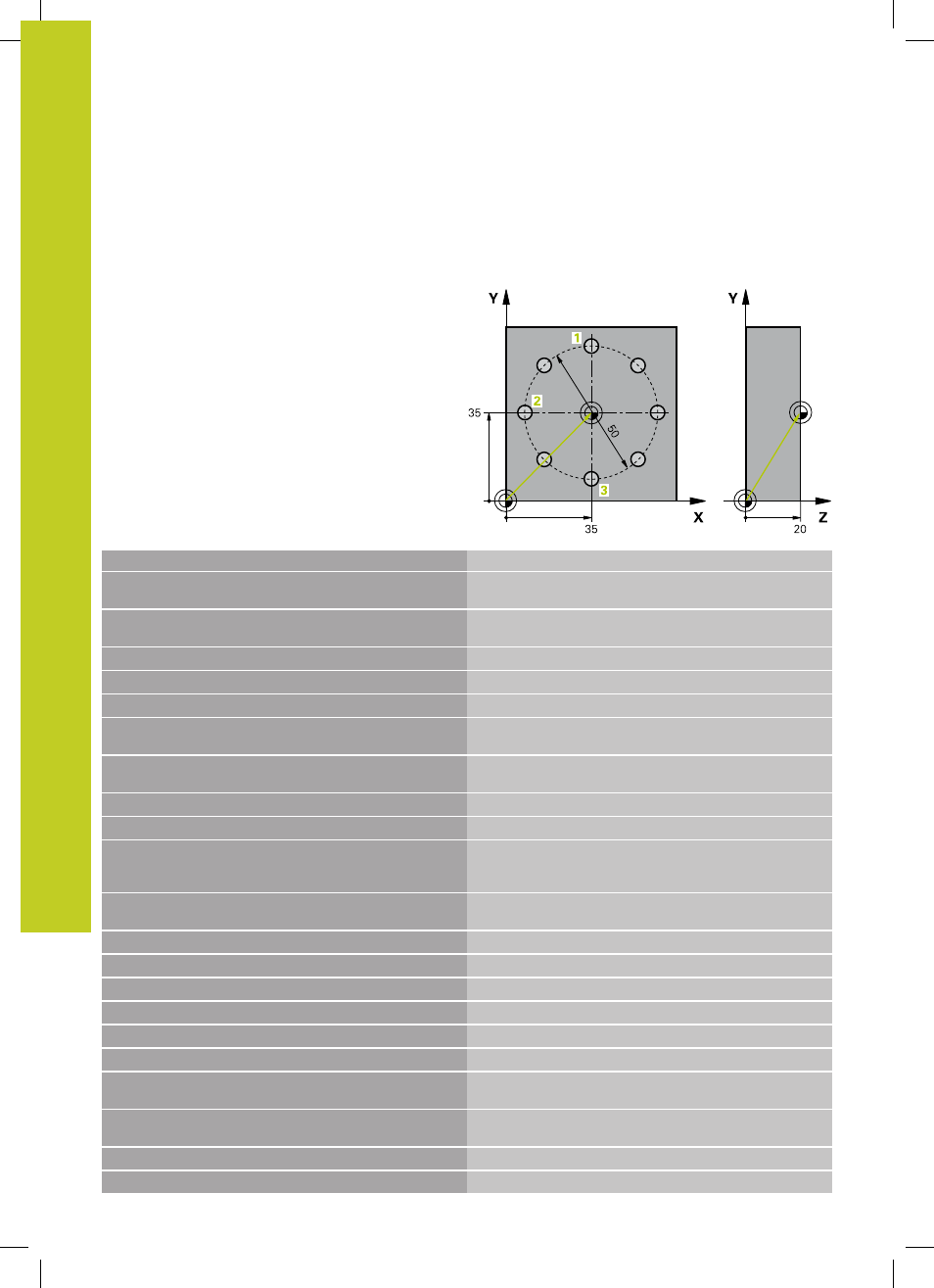

16.15 Пример: Задание точки привязки
к верхней грани детали и центру
окружности отверстий
Измеренный центр окружности отверстий должен
записываться в таблицу предустановок для его
последующего использования.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 69 Z
Вызвать инструмент 0 для установки оси
измерительного щупа
2 TCH PROBE 417 ТОЧКА ПРИВЯЗКИ К ОСИ
ИЗМЕРИТЕЛЬНОГО ЩУПА
Определение цикла для установки точки привязки к оси
измерительного щупа
Q263=+7,5
;1. ТОЧКА НА 1. ОСИ
Точка измерения: X-координата
Q264=+7,5
;1. ТОЧКА 2. ОСИ
Точка измерения: Y-координата
Q294=+25
;1. ТОЧКА 3. ОСИ
Точка измерения: Z-координата
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Безопасное расстояние дополнительно к колонке
SET_UP
Q260=+50
;БЕЗОПАСНАЯ ВЫСОТА
Высота, на которой ось измерительного щупа может
перемещаться без столкновений
Q305=1
;№ В ТАБЛИЦЕ
Записать координату Z в строку 1
Q333=+0
;ОПОРНАЯ ТОЧКА
Установить ось измерительного щупа на 0
Q303=+1
;ПЕРЕДАЧА РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
Сохранить рассчитанную точку привязки, связанную с
системой координат станка (REF-система), в таблице
предустановок PRESET.PR
3 TCH PROBE 416 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ
ОКРУЖНОСТИ ОТВЕРСТИЙ
Q273=+35
;ЦЕНТР 1. ОСИ
Центр окружности отверстий: координата X
Q274=+35
;ЦЕНТР 2. ОСИ
Центр окружности отверстий: координата Y
Q262=50
;ЗАДАННЫЙ ДИАМЕТР
Диаметр окружности отверстий
Q291=+90
;УГОЛ 1. ОТВЕРСТИЯ
Полярные координаты угла для 1. центра отверстия
1
Q292=+180
;УГОЛ 2. ОТВЕРСТИЯ
Полярные координаты угла для 2. центра отверстия
2
Q293=+270
;УГОЛ 3. ОТВЕРСТИЯ
Полярные координаты угла для 3. центра отверстия
3
Q261=+15
;ВЫСОТА ИЗМЕРЕНИЯ
Координата по оси измерительного щупа, в которой
осуществляется измерение
Q260=+10
;БЕЗОПАСНАЯ ВЫСОТА
Высота, на которой ось измерительного щупа может
перемещаться без столкновений
Q305=1
;№ В ТАБЛИЦЕ
Центр окружности отверстий (X и Y) записать в строку 1
Q331=+0
;ОПОРНАЯ ТОЧКА
