Примеры программ 7.10
7
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
205
7.10 Примеры программ

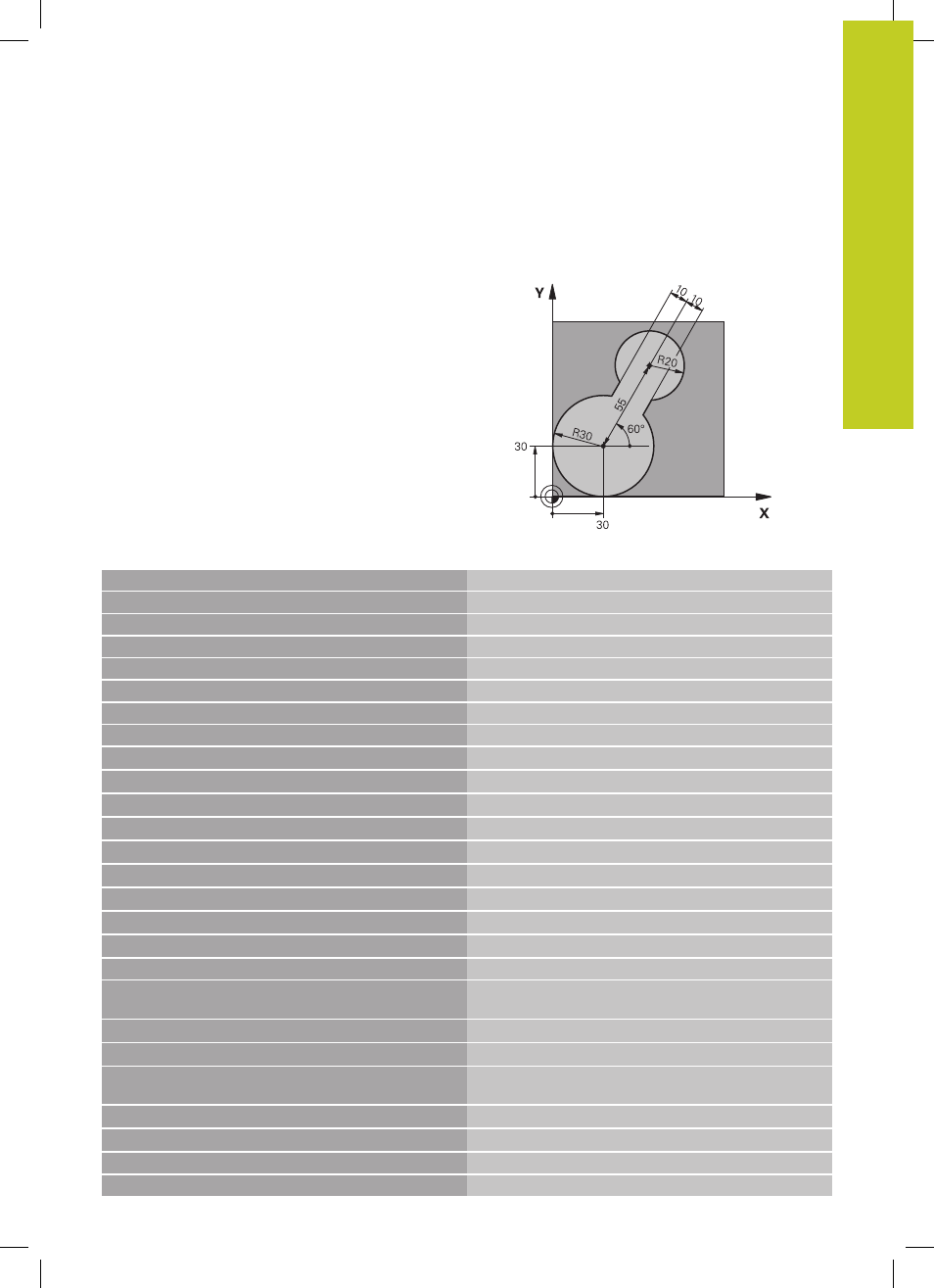

Пример: выборка и чистовая обработка кармана
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Определение заготовки
3 TOOL CALL 1 Z S2500 Вызов инструмента для выборки, диаметр 30
4 L Z+250 R0 FMAX Отвод инструмента
5 CYCL DEF 14.0 КОНТУР Определение подпрограммы контура
6 CYCL DEF 14.1 КОНТУРН. МЕТКА 1
7 CYCL DEF 20 КОНТУР-ПАРАМЕТРЫ
Определение общих параметров обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1 ;НАЛОЖЕНИЕ ТРАЕКТОРИИ
Q3=+0 ;ПРИПУСК НА СТОРОНЕ
Q4=+0 ;ПРИПУСК НА ГЛУБИНЕ
Q5=+0 ;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1 ;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
8 CYCL DEF 22 ВЫБОРКА Определение цикла выборки
Q10=5 ;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q12=350 ;ПОДАЧА ПРОТЯГИВАНИЯ
Q18=0 ;ВСПОМОГАТЕЛЬНЫЙ
ИНСТРУМЕНТ
Q19=150 ;ПОДАЧА КАЧАНИЯ
Q208=30000 ;ПОДАЧА ОТВОДА
9 CYCL CALL M3 Вызов цикла выборки
10 L Z+250 R0 FMAX M6 Смена инструмента
