БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА (цикл 27, DIN/ISO: G127,
версия ПО 1)
8.2
8
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
213
8.2
БОКОВАЯ ПОВЕРХНОСТЬ
ЦИЛИНДРА (цикл 27, DIN/ISO: G127,
версия ПО 1)
Прохождение цикла

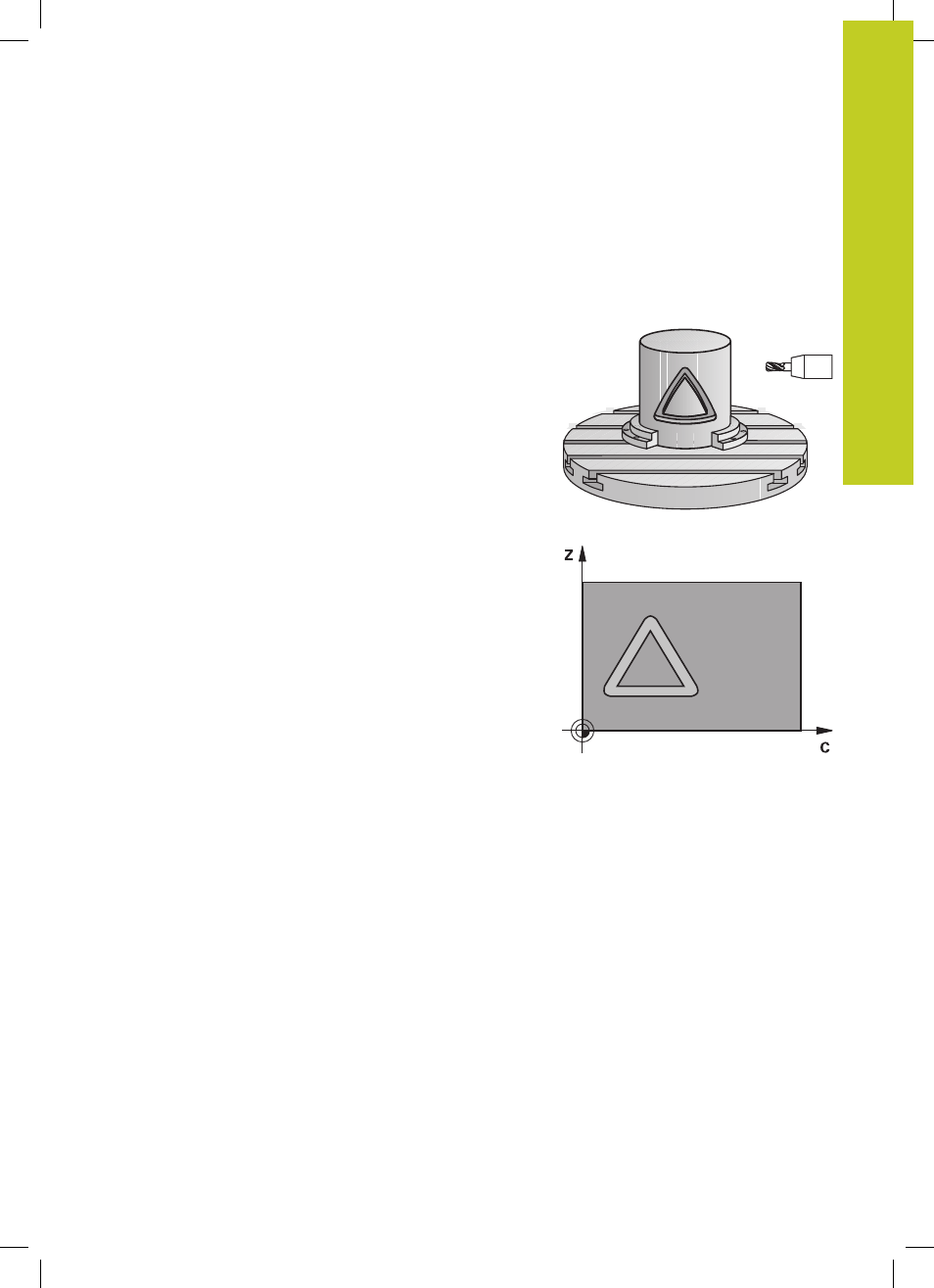

С помощью этого цикла можно перенести контур,
определенный на образующей, на боковую поверхность
цилиндра. Для фрезерования ведущих канавок на цилиндре
используйте цикл 28.
Контур описывается в подпрограмме, определенной с
помощью цикла 14 (КОНТУР).
В подпрограмме контур всегда описывается координатами
X и Y, независимо от того, какие оси вращения имеются в
распоряжении на станке. Таким образом, описание контура не
зависит от конфигурации станка. Предлагаются следующие
функции траектории L, CHF, CR, RND и
CT
.
Данные угловой оси (X-координаты) можно ввести в градусах
или в мм (дюймах) (задается в определении цикла Q17).
1 УЧПУ позиционирует инструмент над пунктом врезания;
при этом учитывается припуск на чистовую обработку со
стороны
2 На первой глубине подвода инструмент фрезерует вдоль
программированного контура с рабочей подачей Q12
3 В конце контура УЧПУ перемещает инструмент на
безопасное расстояние и обратно в точку врезания;
4 Эти шаги 1 до 3 повторяются, пока будет достигнута
программированная глубина фрезерования Q1
5 Затем инструмент перемещается на безопасное расстояние
