Циклы обработки: боковая поверхность цилиндра
8.4 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА Фрезерование
ребра(Цикл 29, DIN/ISO: G129, версия ПО 1)
8
220
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
8.4 БОКОВАЯ ПОВЕРХНОСТЬ
ЦИЛИНДРА Фрезерование
ребра(Цикл 29, DIN/ISO: G129, версия
ПО 1)
Ход цикла

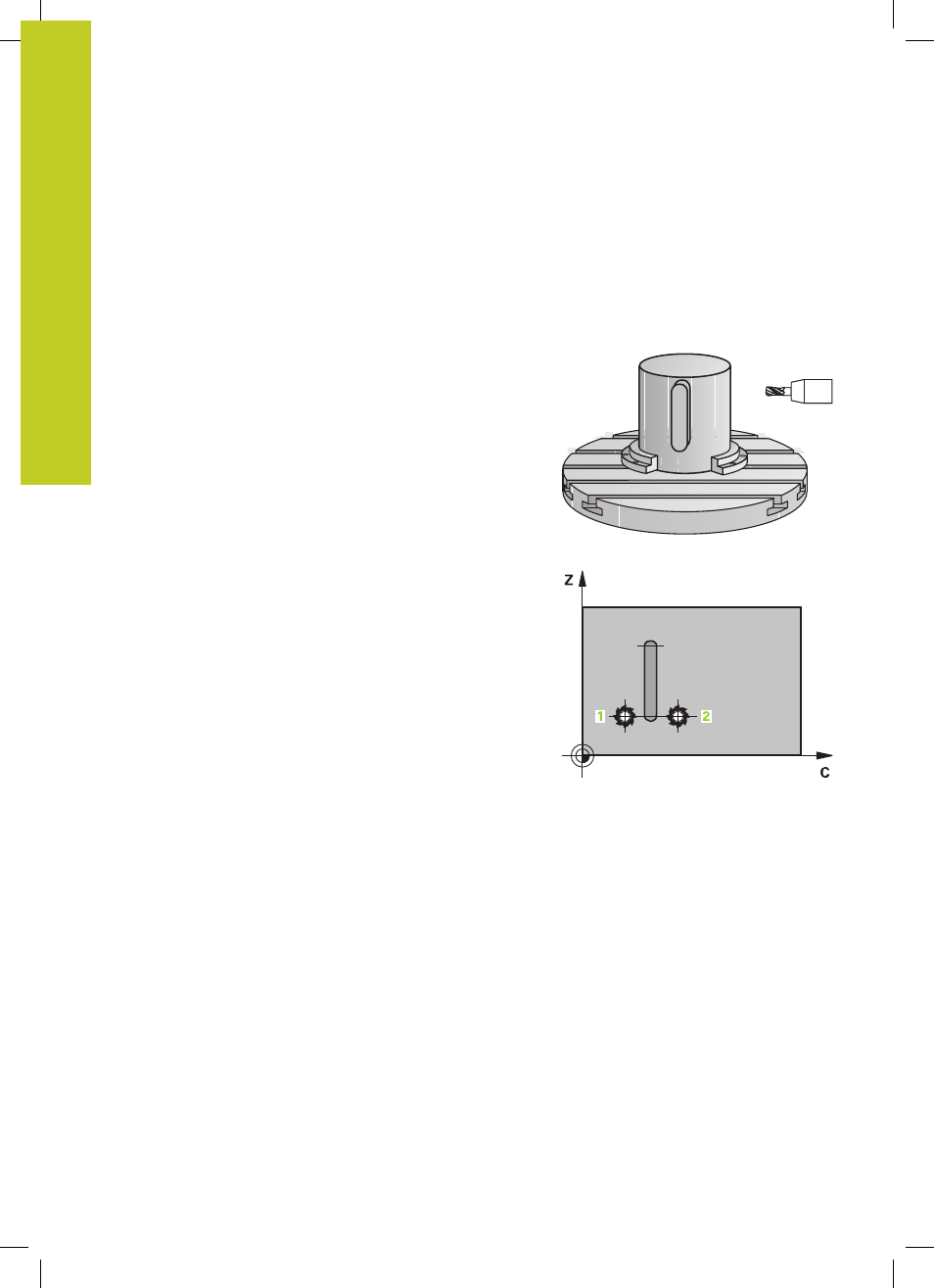

С помощью этого цикла можно перенести ребро, определенное
на образующей, на боковую поверхность цилиндра. Система
ЧПУ так устанавливает инструмент во время выполнения
этого цикла, что при активной поправке на радиус, стенки
всегда находятся параллельно друг к другу. Программируйте
траекторию центра ребра с заданием поправки на радиус
инструмента. C помощью поправки на радиус определяется,
как ЧПУ выполняет ребро - попутно или встречно.
В конечных точках ребра ЧПУ, как правило, добавляет
полукруг, радиус которого соответствует половине ширины
ребра.
1 TNC позиционирует инструмент над точкой начала
обработки. Точку старта ЧПУ рассчитывает на основании
значений ширины ребра и диаметра инструмента. Эта
точка находится (со смещением на половину ширины
ребра и диаметра инструмента) рядом с первой заданной
в подпрограмме контура точкой. Поправка на радиус
определяет, начнется обработка с левой ( 1 , RL=попутно)
или с правой стороны ребра ( 2 , RR=встречно)
2 После позиционирования на первую глубину подвода УЧПУ,
инструмент перемещается по дуге окружности с подачей
фрезерования Q12 тангенциально к стенке распорки. При
необходимости учитывается припуск на чистовую обработку
бока.
3 На первой глубине подвода инструмент фрезерует с
подачей Q12 вдоль стенки распорки, пока цапфа не будет
полностью изготовлена.
4 Затем инструмент перемещается тангенциально от стенки
распорки обратно к точке старта обработки
5 Эти шаги 2 до 4 повторяются, пока будет достигнута
программированная глубина фрезерования Q1
6 Затем инструмент возвращается по оси инструмента
на безопасную высоту или на последнюю
запрограммированную до цикла позицию
