Циклы: преобразования координат
11.8 КОЭФФИЦИЕНТ ИЗМЕРЕНИЯ ПО ОТН. К ОСИ (цикл 26)
11
270
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Параметры цикла
Ось и коэффициент
: с помощью кнопки Softkey
выберите ось (оси) координат и введите
коэффициент(-ы) расширения или сжатия.
Диапазон ввода от 0.000000 до 99.999999
Координаты цента
: центр расширения или
сжатия оси. Диапазон ввода от -99999.9999 до
99999.9999

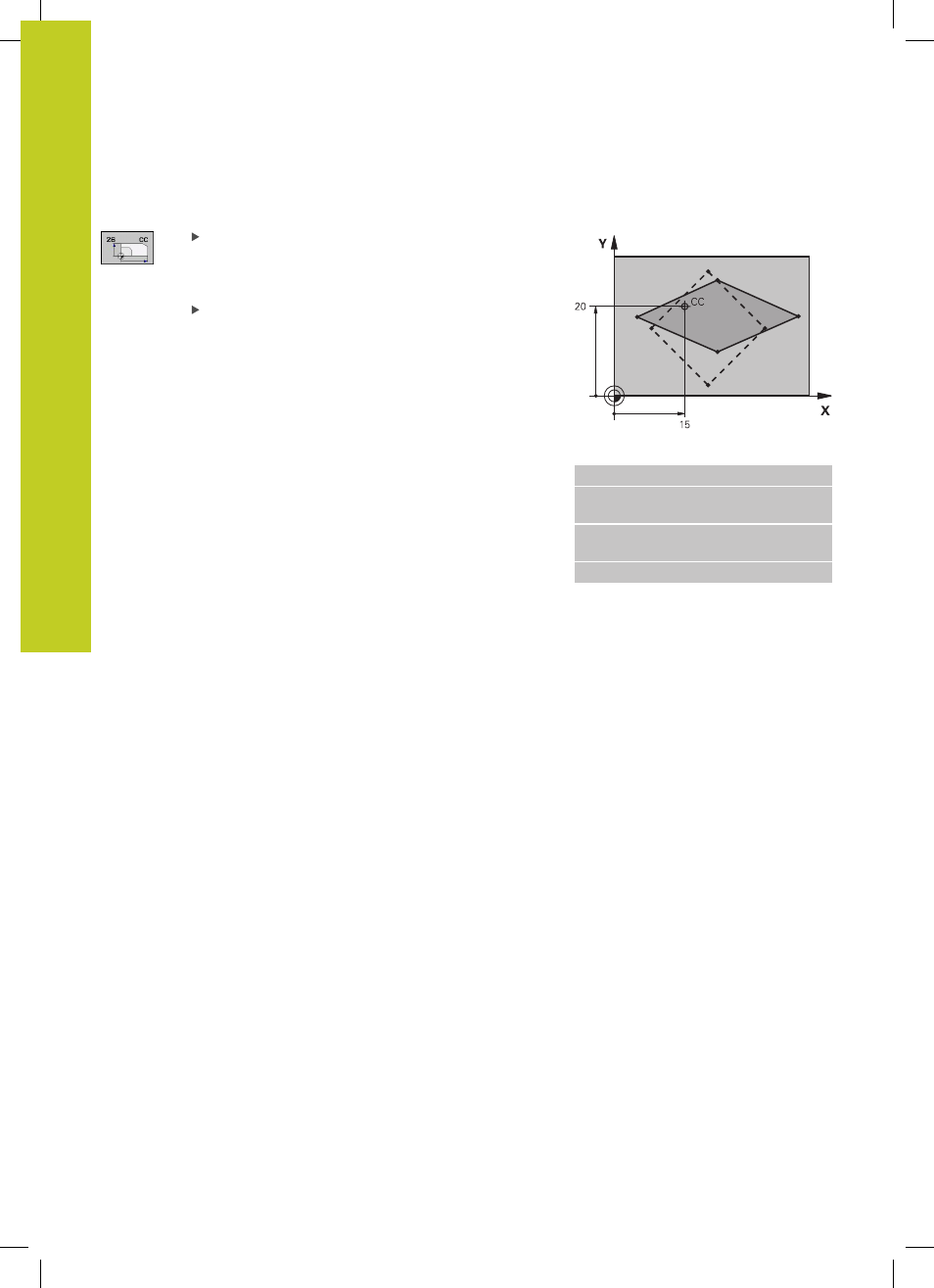

Кадры УП
25 CALL LBL 1
26 CYCL DEF 26.0 КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ ОСИ
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15
CCY+20
28 CALL LBL 1
