УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (Цикл 203, DIN/ISO G203) 3.6
3
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
83

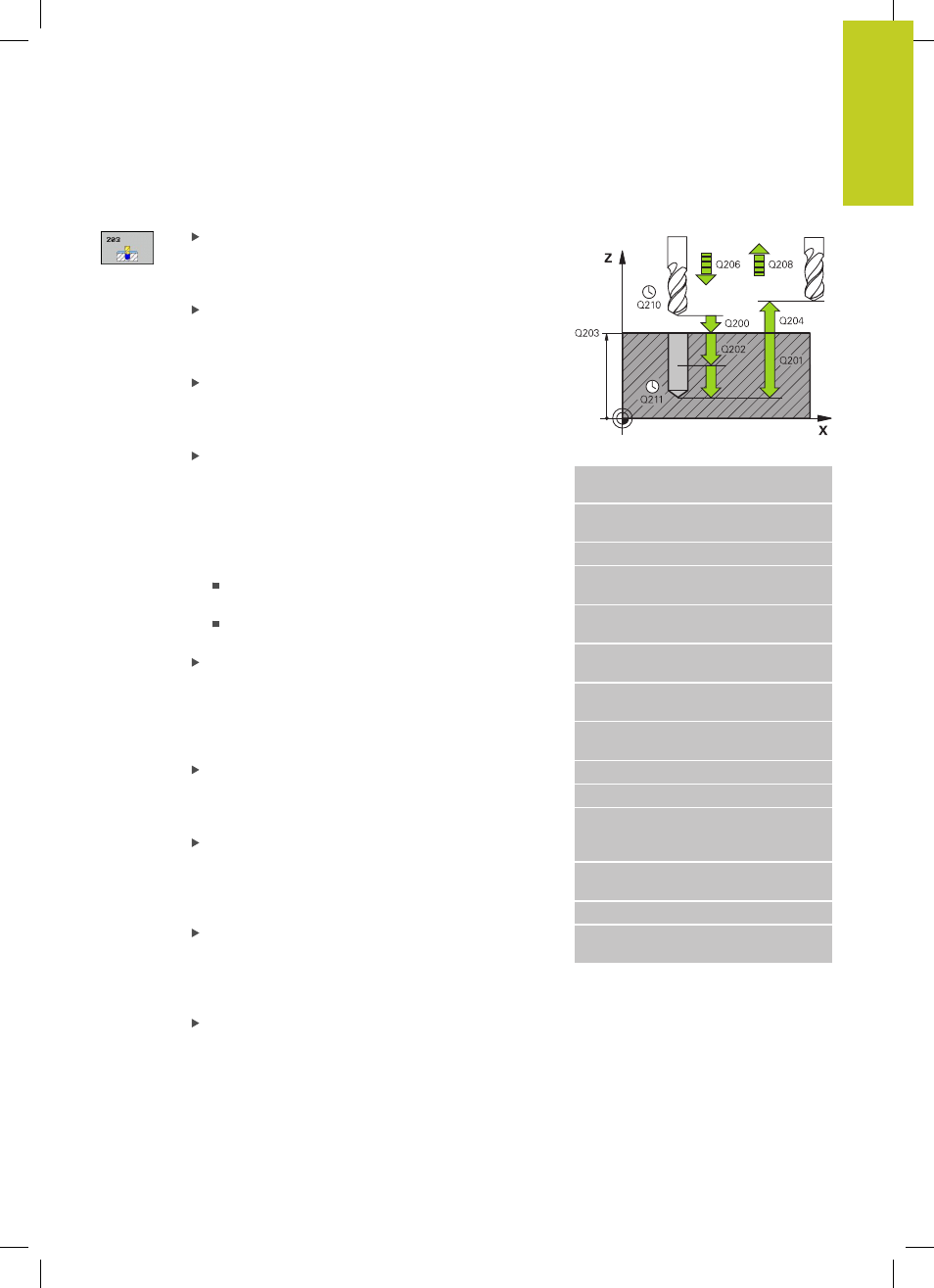

Параметры цикла
Безопасное расстояние Q200 (в приращениях):
расстояние от режущей кромки инструмента до
поверхности обрабатываемой детали Диапазон
ввода от 0 до 99999.9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия
(вершина конуса отверстия). Диапазон ввода от
-99999.9999 до 99999.9999
Подача на врезание
Q206: скорость
передвижения инструмента при сверлении в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Глубина врезания
Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Диапазон ввода от 0 до 99999,9999.
Параметр "Глубина" не обязательно должен
быть кратен параметру "Глубина врезания".
Система ЧПУ производит перемещение на
глубину за один рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
"Глубина врезания" больше "Глубины" и
одновременно не задана ломка стружки
Время выдержки вверху Q210: время (в
секундах), в течение которого инструмент
остается на безопасном расстоянии, после
того как ЧПУ выводит его из высверленного
отверстия для того, чтобы удалить стружку.
Диапазон ввода от 0 до 3600.0000
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999.9999
Количество снимаемого материала
Q212
(в инкрементах): значение, на которое ЧПУ
уменьшает глубину врезания Q202 после
каждого врезания. Диапазон ввода от 0 до
99999.9999
Кол-во ломки стружки до начала обратного
хода Q213: количество произведенных надломов
стружки до момента вывода системой ЧПУ
инструмента из высверленного отверстия для
удаления стружки. Для ломки стружки ЧПУ
каждый раз отводит инструмент на значение
возврата Q256. Диапазон ввода от 0 до 99999
Кадры УП
11 CYCL DEF 203 УНИВЕРСАЛЬНОЕ
СВЕРЛЕНИЕ
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q202=5 ;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q210=0 ;В.ПРЕБЫВАНИЯ
ВВЕРХУ
Q203=+20 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q212=0.2 ;ОБЬЁМ СЪЁМА
Q213=3 ;ЛОМАНИЯ СТРУЖКИ
Q205=3 ;МИН. ГЛУБИНА
ПОДВОДА НА
ВРЕЗАНИЕ
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q208=500 ;ПОДАЧА ОТВОДА
Q256=0.2 ;ОТВОД ПРИ ЛОМАНИИ
СТРУЖКИ
