Циклы обработки: фрезерование карманов / островов / канавок
5.6 ПРЯМОУГОЛЬНЫЙ ОСТРОВ (Цикл 256, DIN/ISO: G256)
5
166
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Положение острова Q367: Положение острова
по отношению к положению инструмента при
вызове цикла:
0 : Положение инструмента = середина острова
1 : Положение инструмента = левый нижний угол
2 : Положение инструмента = правый нижний
угол
3 : Положение инструмента = правый верхний
угол
4 : Положение инструмента = левый верхний угол
Перемещение при фрезеровании Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Вид фрезерования
Q351: Вид фрезерования при
M3
+1 = фрезерование при подаче
–1 = фрезерование против подачи
PREDEF : ЧПУ использует значение из GLOBAL
DEF

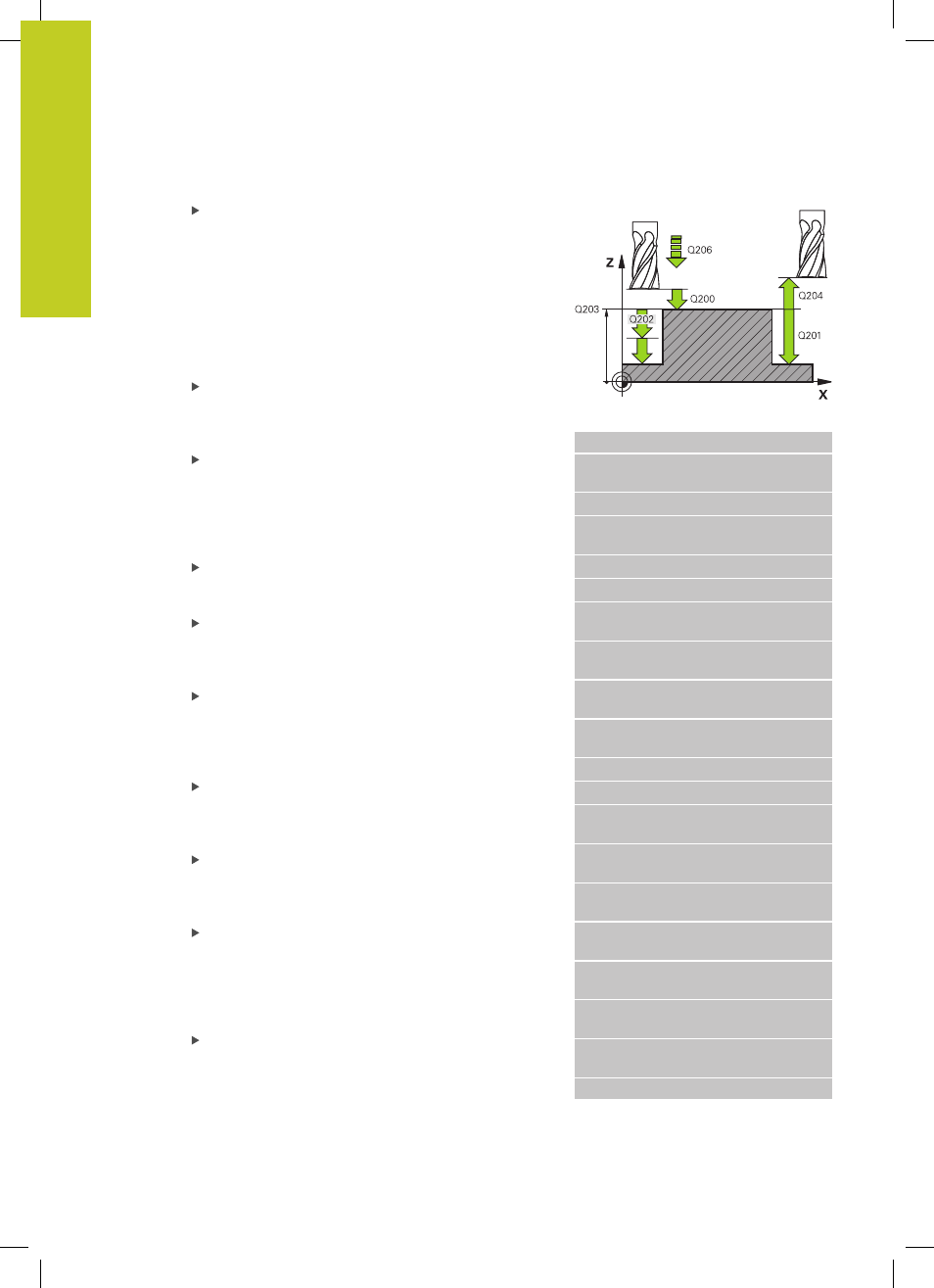

Глубина
Q201 (в инкрементах): расстояние от
поверхности заготовки до дна острова. Диапазон
ввода: от -99999,9999 до 99999,9999
Глубина врезания
Q202 (в инкрементах):
величина, на которую инструмент каждый раз
производит врезание; введите значение больше
0. Диапазон ввода: от 0 до 99999,9999
Подача при врезании на глубину
Q206:
скорость передвижения инструмента при
врезании на глубину в мм/мин. Диапазон ввода
от 0 до 99999,999 либо через FMAX, FAUTO, FU,
FZ
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999,9999 или через
PREDEF
Коэффициент перекрытия траектории
Q370:
Q370 x радиус инструмента дает врезание со
стороны k. Диапазон ввода от 0,1 до 1.414 или
через PREDEF
Кадры УП
8 CYCL DEF 256 RECHTECKZAPFEN
Q218=60 ;ДЛИНА 1-ОЙ
СТОРОНЫ
Q424=74 ;РАЗМЕР ЗАГОТОВКИ 1
Q219=40 ;ДЛИНА 2-ОЙ
СТОРОНЫ
Q425=60 ;РАЗМЕР ЗАГОТОВКИ 2
Q220=5 ;РАДИУС УГЛА
Q368=0.2 ;ПРИПУСК НА
СТОРОНЕ
Q224=+0 ;ПОЛОЖЕНИЕ
ВРАЩЕНИЯ
Q367=0 ;ПОЛОЖЕНИЕ
ОСТРОВА
Q207=500 ;ПОДАЧА
ФРЕЗЕРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5 ;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q203=+0 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q370=1 ;НАЛОЖЕНИЕ
ТРАЕКТОРИИ
Q437=0 ;ПОЛОЖЕНИЕ ПРИ
ЗАПУСКЕ
9 L X+50 Y+50 R0 FMAX M3 M99
